модель 2015 года
- Модель Bearcat 5000
- Код модели BEARCAT 5000 XT LTD BLACK (S2015BCNWLUSB)

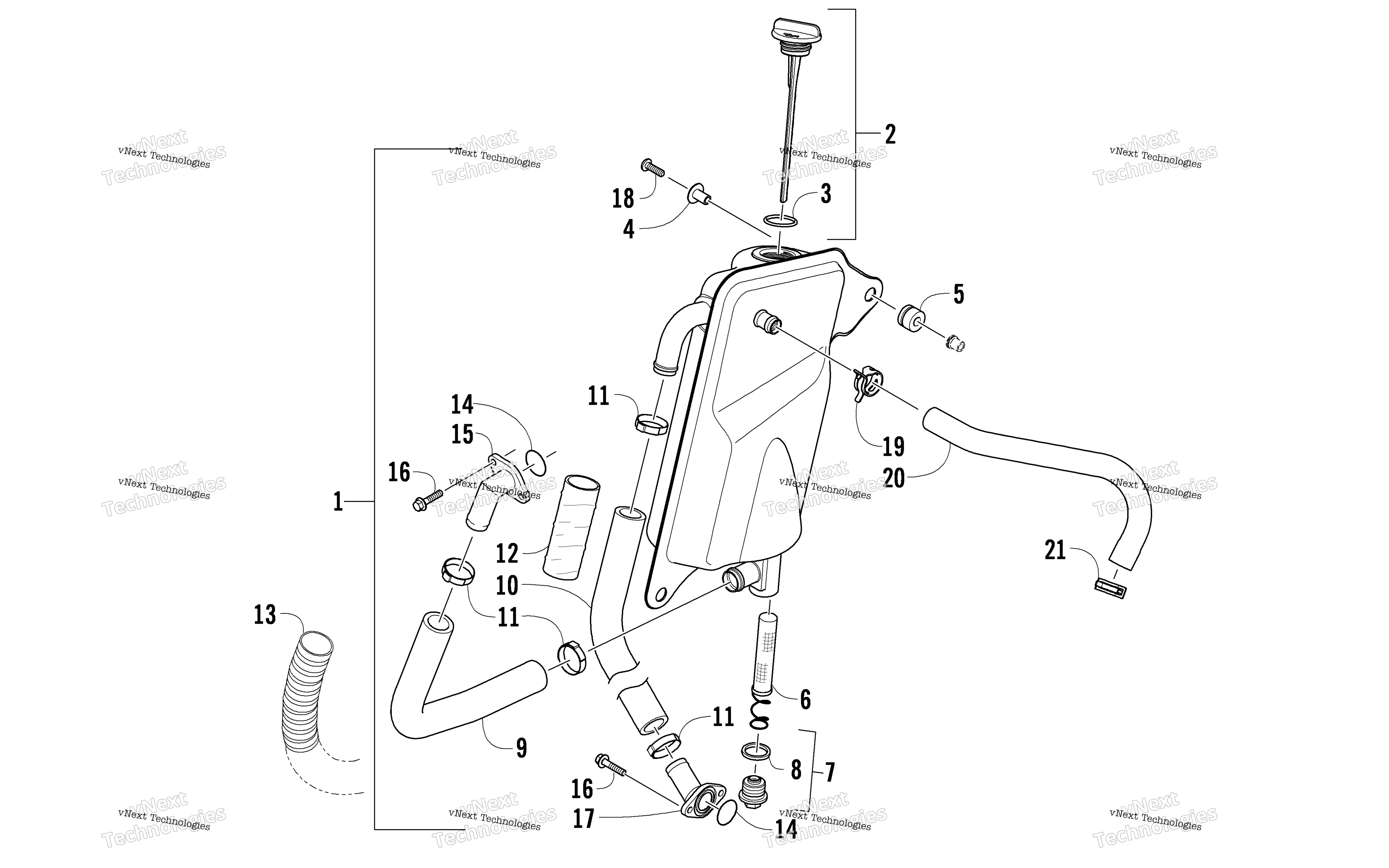

Схема масляный Tank Assembly для BEARCAT 5000 XT LTD BLACK (S2015BCNWLUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Oil - Assembly (inc. 2-10 and two No. 11) art. 0770-933
По запросу
2
Cap, Oil Tank - w/O-Ring (inc. 3) art. 2670-136
По запросу
3
Кольцо уплотнительное Arctic Cat art. 2670-135
от 368 ₽
4
Bushing, Flanged art. 1623-573
По запросу
5
Grommet art. 1670-729
По запросу
6
Screen, Oil Tank art. 1670-983
По запросу
7
Plug, Drain (inc. 8) art. 1670-914
По запросу
8
O-Ring art. 1670-926
По запросу
9
Hose, Oil - Feed art. 0610-755
По запросу
10
Hose, Oil - Return art. 0610-756
По запросу
11
Clamp, Hose art. 1623-601
По запросу
12
Loom, Coolant Hose - 5 ft art. 0610-790
По запросу
13
Conduit, Flexible - 5 ft art. 1619-354
По запросу
14
Уплотнительное кольцо Arctic Cat art. 0648-441
от 116 ₽
Аналог
2 930 ₽
Требуется 2 шт.
Аналог
2 402 ₽
Требуется 2 шт.
Аналог
3 938 ₽
Требуется 2 шт.
Аналог
3 830 ₽
Требуется 2 шт.
15
Fitting, Oil Supply - Engine art. 1670-727
По запросу
16
Screw, Cap art. 8408-616
По запросу
17
Fitting, Oil Return - Engine art. 1670-726
По запросу
18
Screw, Machine art. 8476-630
По запросу
19
Clamp, Hose art. 1623-288
По запросу
20
Hose, Breather - Oil Tank art. 0610-759
По запросу
21
Clamp, Hose art. 1623-289
По запросу
