модель 2015 года
- Модель ZR 7000
- Код модели ZR 7000 SNO PRO LTD EL TIGRE GREEN (S2015ZRUEEUSG)

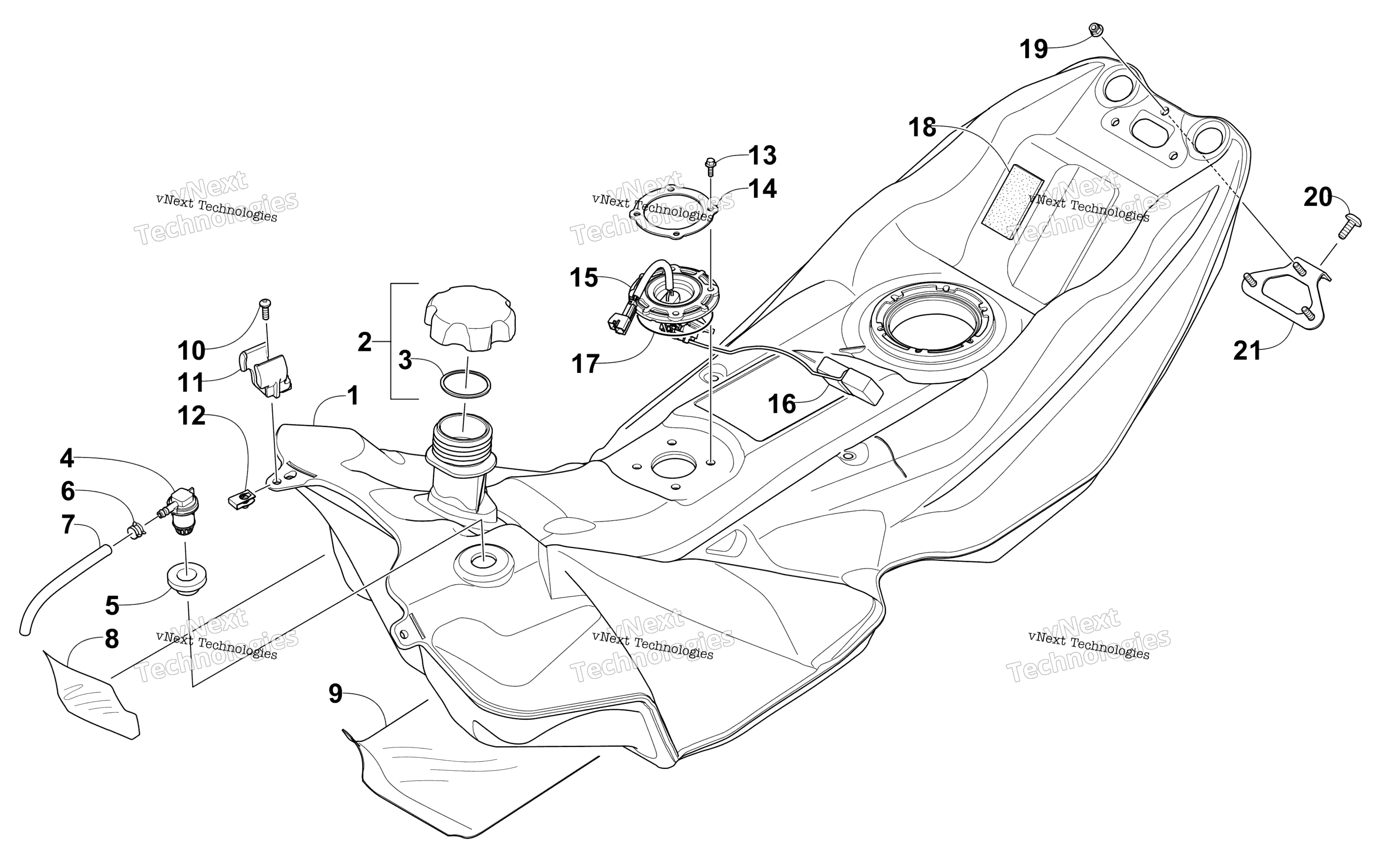

Схема узла топливного бака для ZR 7000 SNO PRO LTD EL TIGRE GREEN (S2015ZRUEEUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 2-5) art. 1770-035
По запросу
2
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Клапан бензобака Arctic Cat art. 1670-787
от 4 694 ₽
5
Grommet art. 1670-822
По запросу
6
Clamp, Hose art. 1623-233
По запросу
7
Hose - 100 ft art. 6101-001
По запросу
7
Hose - 50 ft art. 6101-009
По запросу
8
Foil, Protective art. 3612-316
По запросу
9
Foil, Protective art. 3612-315
По запросу
10
Screw, Machine art. 8470-516
По запросу
11
Bracket, Mounting - Fuel Filter art. 2670-339
По запросу
12
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
13
Screw, Cap art. 8408-517
По запросу
14
Plate, Retaining art. 2670-431
По запросу
15
Sensor, Fuel Level (inc. 16) art. 2670-386
По запросу
16
Поплавок бензонасоса Arctic Cat art. 2670-235
По запросу
17
O-Ring art. 2623-035
По запросу
18
Pad, Battery art. 0645-760
По запросу
19
Гайка Arctic Cat art. 8427-602
от 116 ₽
20
Винт Arctic Cat art. 8477-616
от 110 ₽
21
Bracket, Hold-Down art. 5706-771
По запросу
