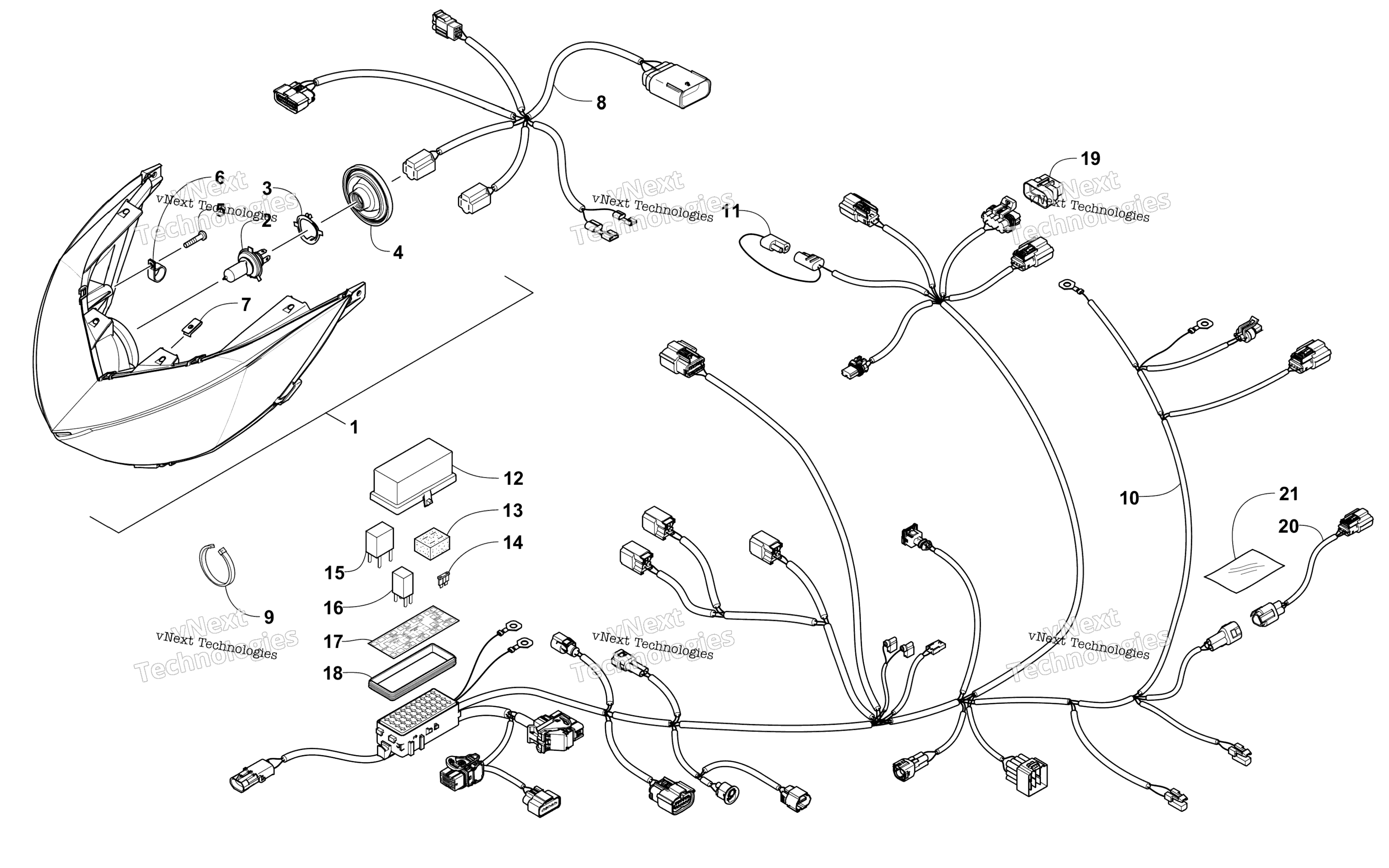

Схема фары And Wiring Assemblies для ZR 7000 SNO PRO LTD EL TIGRE GREEN (S2015ZRUEEUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Headlight Assembly (inc. 2-4) art. 0609-967
По запросу
2
Лампочка H4 Arctic Cat art. 0609-956
от 1 701 ₽
3
Retainer,H/L art. 0409-097
По запросу
4
Boot art. 0609-919
По запросу
5
Screw, Self-Tapping art. 1623-915
По запросу
6
Clamp, Routing art. 1623-675
По запросу
7
Clip, U-Nut art. 0423-031
По запросу
8
Harness, Hood art. 1686-704
По запросу
9
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
9
Зажим Arctic Cat art. 0123-788
По запросу
9
Tie, Cable - 4 in. art. 0123-811
По запросу
10
Harness, Main (inc. 11-19) art. 1686-725
По запросу
11
Tether, Accessory Cover art. 0486-164
По запросу
12
Cover, Fuse Block art. 0430-085
По запросу
13
Holder, Fuse art. 0430-037
По запросу
14
Fuse - 30 Amp art. 0430-030
По запросу
14
FUSE,MINI-25A art. 0430-099
По запросу
14
FUSE,MINI-20A art. 0430-098
По запросу
14
Fuse - 15 Amp art. 0430-031
По запросу
15
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
16
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
17
Decal, Fuse Block art. 1621-228
По запросу
18
Seal art. 0430-086
По запросу
19
Cover, Diagnostics Connector art. 0430-103
По запросу
20
Harness, Extension - Taillight art. 1686-640
По запросу
21
Foil, Protective art. 0619-206
По запросу
