модель 2015 года
- Модель ZR 7000
- Код модели ZR 7000 SNO PRO LTD EL TIGRE GREEN (S2015ZRUEEUSG)

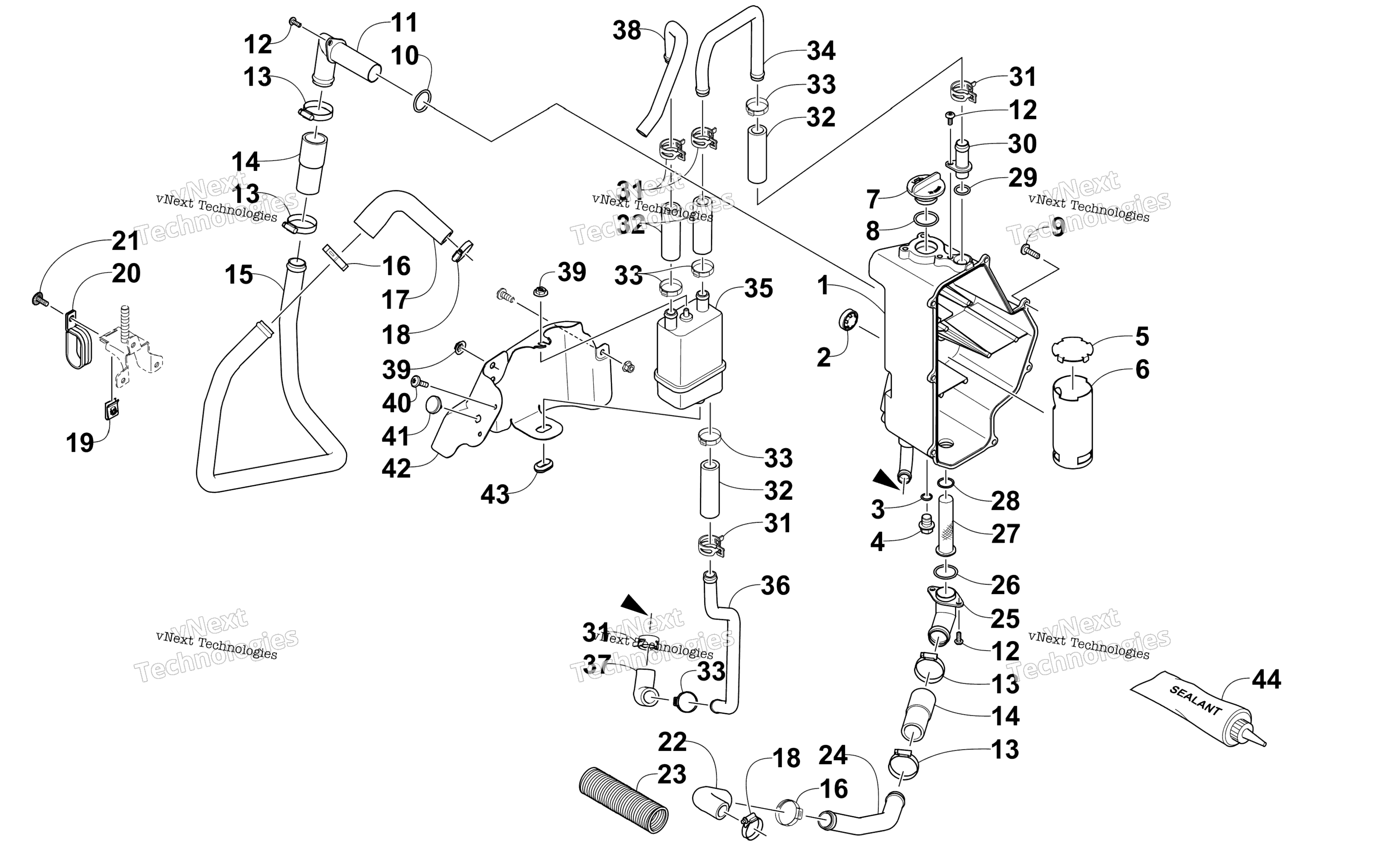

Схема масляный Tank Assembly для ZR 7000 SNO PRO LTD EL TIGRE GREEN (S2015ZRUEEUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Oil art. 1770-080
По запросу
2
Glass, Sight art. 2670-257
По запросу
3
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
4
Plug art. 2602-099
По запросу
5
Cap, Tube art. 2670-287
По запросу
6
Tube, Oil Tank art. 2670-219
По запросу
7
Крышка масляного бачка Arctic Cat art. 2670-224
от 2 153 ₽
8
Кольцо уплотнительное Arctic Cat art. 2670-135
от 368 ₽
9
Screw, Machine art. 1623-814
По запросу
10
O-Ring art. 2670-406
По запросу
11
Fitting, Oil Return - Engine art. 2670-221
По запросу
12
Screw, Self-Tapping M6X2.0X12 art. 1623-969
По запросу
13
Clamp, Hose art. 2623-088
По запросу
14
Hose, Oil art. 0610-940
По запросу
15
Tube, Oil - Oil Tank/Engine art. 2670-286
По запросу
16
Clamp, Hose art. 1623-349
По запросу
17
Hose, Oil art. 0610-919
По запросу
18
Clamp, Hose art. 1623-182
По запросу
19
Nut, U art. 1623-939
По запросу
20
Clamp, Routing art. 2623-015
По запросу
21
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
22
Hose, Oil art. 0610-929
По запросу
23
Loom, Coolant Hose - 5 ft art. 0610-790
По запросу
24
Tube, Oil - Engine/Oil Tank art. 2670-285
По запросу
25
Fitting, Oil Supply - Engine art. 2670-220
По запросу
26
O-Ring art. 2670-290
По запросу
27
Screen, Oil Tank art. 2670-222
По запросу
28
O-Ring art. 0673-459
По запросу
29
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
30
Fitting art. 2670-288
По запросу
31
Хомут пружинный Arctic Cat art. 1623-287
По запросу
32
Hose, Oil art. 0610-965
По запросу
33
Хомут 25.6 Arctic Cat art. 1623-350
от 263 ₽
34
Tube, Oil - Oil Tank/Separator Tank art. 2670-419
По запросу
35
Tank, Separator art. 1770-194
По запросу
36
Tube, Oil - Separator Tank/Oil Tank art. 2670-375
По запросу
37
Hose, Oil art. 0610-954
По запросу
38
Tube, Oil - Separator Tank/Air Intake art. 2670-374
По запросу
39
Гайка art. 0423-357
По запросу
40
Screw, Machine art. 8470-510
от 110 ₽
41
BUMPER,SEAT art. 0406-877
По запросу
42
Shield, Heat art. 2670-381
По запросу
43
Grommet art. 2623-012
По запросу
44
Sealant - 70 ml art. 1048-063
По запросу
