модель 2015 года
- Модель ZR 7000
- Код модели ZR 7000 SNO PRO LTD EL TIGRE GREEN (S2015ZRUEEUSG)

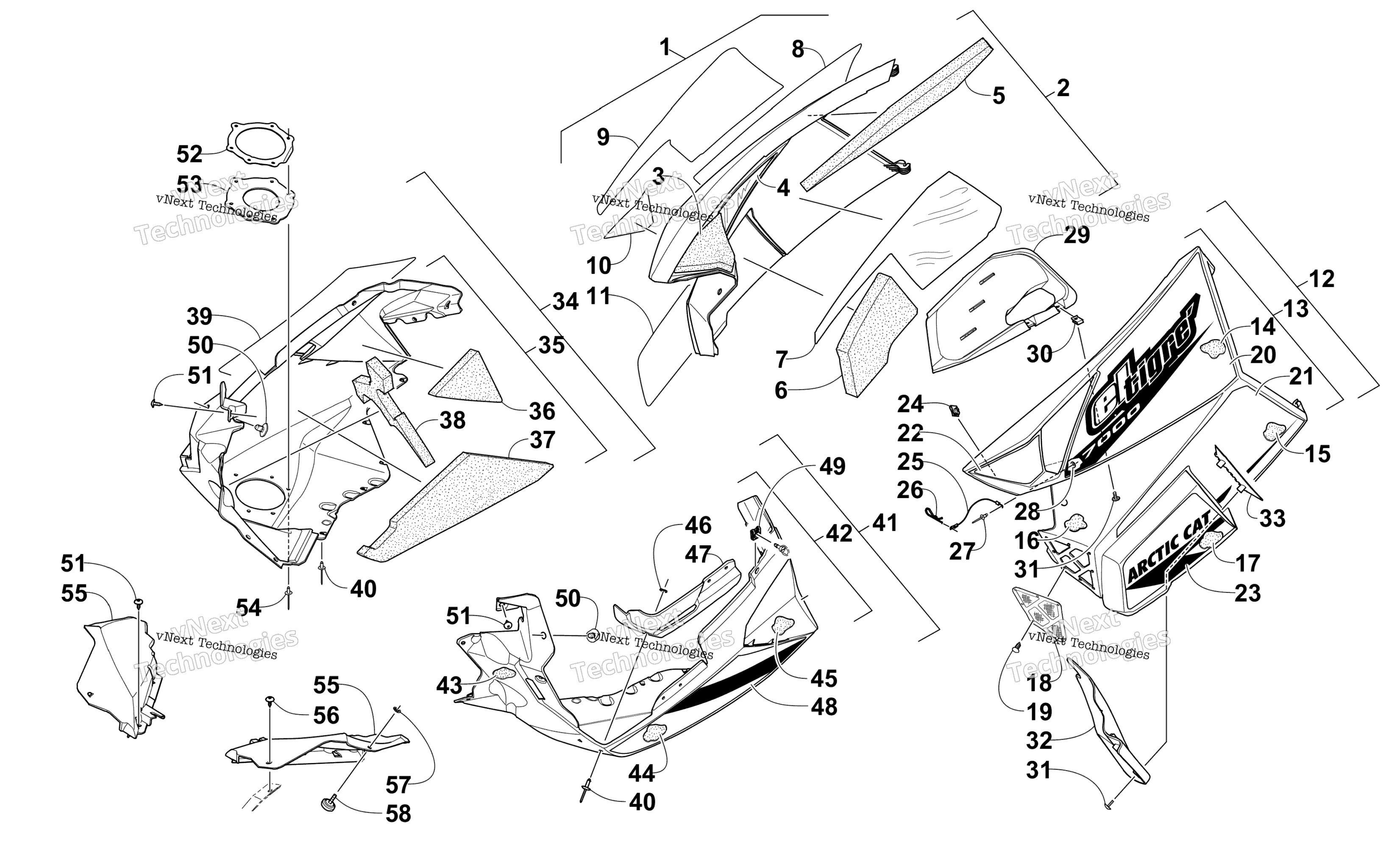

Схема Skid Plate и Side панель узла для ZR 7000 SNO PRO LTD EL TIGRE GREEN (S2015ZRUEEUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - w/Decals - Right - Black (inc. 2-11) art. 4718-250
По запросу
2
Panel, Side w/o Decals - Right - Black (inc. 3-7) art. 3718-312
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foil, Protective art. 6606-416
По запросу
8
Decal, Side Panel 0 Upper Rear - Right art. 1621-376
По запросу
9
Decal, Side Panel - Lower Rear - Right art. 1621-382
По запросу
10
Decal, Side Panel - Upper Front - Right art. 1621-388
По запросу
11
Decal, Side Panel - Lower Front - Right art. 1621-384
По запросу
12
Panel, Side - w/Decals - Left - Black (inc. 13-23) art. 4718-251
По запросу
13
Panel, Side w/o Decals - Left - Black (inc. 14-19) art. 4718-101
По запросу
14
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
15
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
16
Foam, Side Panel - Center Front - Left art. 0617-631
По запросу
17
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
18
Screen, Vent art. 2602-704
По запросу
19
Clip, Retaining art. 0623-269
По запросу
20
Decal, Side Panel - Upper Rear - Left art. 1621-377
По запросу
21
Decal, Side Panel - Lower Rear - Left art. 1621-383
По запросу
22
Decal, Side Panel - Upper Front - Left art. 1621-389
По запросу
23
Decal, Side Panel - Lower Front - Left art. 1621-385
По запросу
24
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
25
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
26
Clip, Hairpin art. 0605-283
По запросу
27
Rivet art. 8060-486
По запросу
28
Washer art. 8050-127
По запросу
29
Duct, Belt Cooling art. 1702-369
По запросу
30
Clip, U-Nut art. 1623-030
По запросу
31
Винт Arctic Cat art. 2623-164
от 368 ₽
32
Deflector, Air art. 2602-711
По запросу
33
Retainer, Air Deflector art. 2602-703
По запросу
34
Plate, Skid - w/Decals - Right - Black (inc. 35-39) art. 4718-254
По запросу
35
Plate, Skid - w/o Decals - Right - Black (inc. 36-38) art. 3718-788
По запросу
36
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
37
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
38
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
39
Decal, Skid Plate - Right art. 1621-386
По запросу
40
Заклепка Arctic Cat art. 8061-708
от 168 ₽
41
Plate, Skid - w/Decals - Left - Black (inc. 42-48) art. 4718-253
По запросу
42
Plate, Skid - Left w/Foam - Black (inc. 43-47) art. 3718-789
По запросу
43
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
44
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
45
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
46
Washer art. 0123-802
от 110 ₽
47
Panel, Reinforcement art. 6606-613
По запросу
48
Decal, Skid Plate - Left art. 1621-387
По запросу
49
Clip, Retaining art. 2623-005
от 1 130 ₽
50
Pin, Retaining art. 6606-592
По запросу
51
Винт-саморез Arctic Cat art. 1623-129
По запросу
52
Plate, Exhaust Outlet art. 2612-685
По запросу
53
Seal, Exhaust Outlet art. 2612-964
По запросу
54
Клепка art. 8061-508
По запросу
55
Fascia, Front - Right - Black art. 6606-342
По запросу
55
Fascia, Front - Left - Black art. 6606-579
По запросу
56
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
57
RETAINER,PUSHNUT - 3/16" STUD Optional art. 2623-001
По запросу
58
Screw, Thumb Optional art. 1623-999
По запросу
