модель 2016 года
- Модель ZR 5000
- Код модели ZR 5000 LXR (S2016ZRNLXUSO)

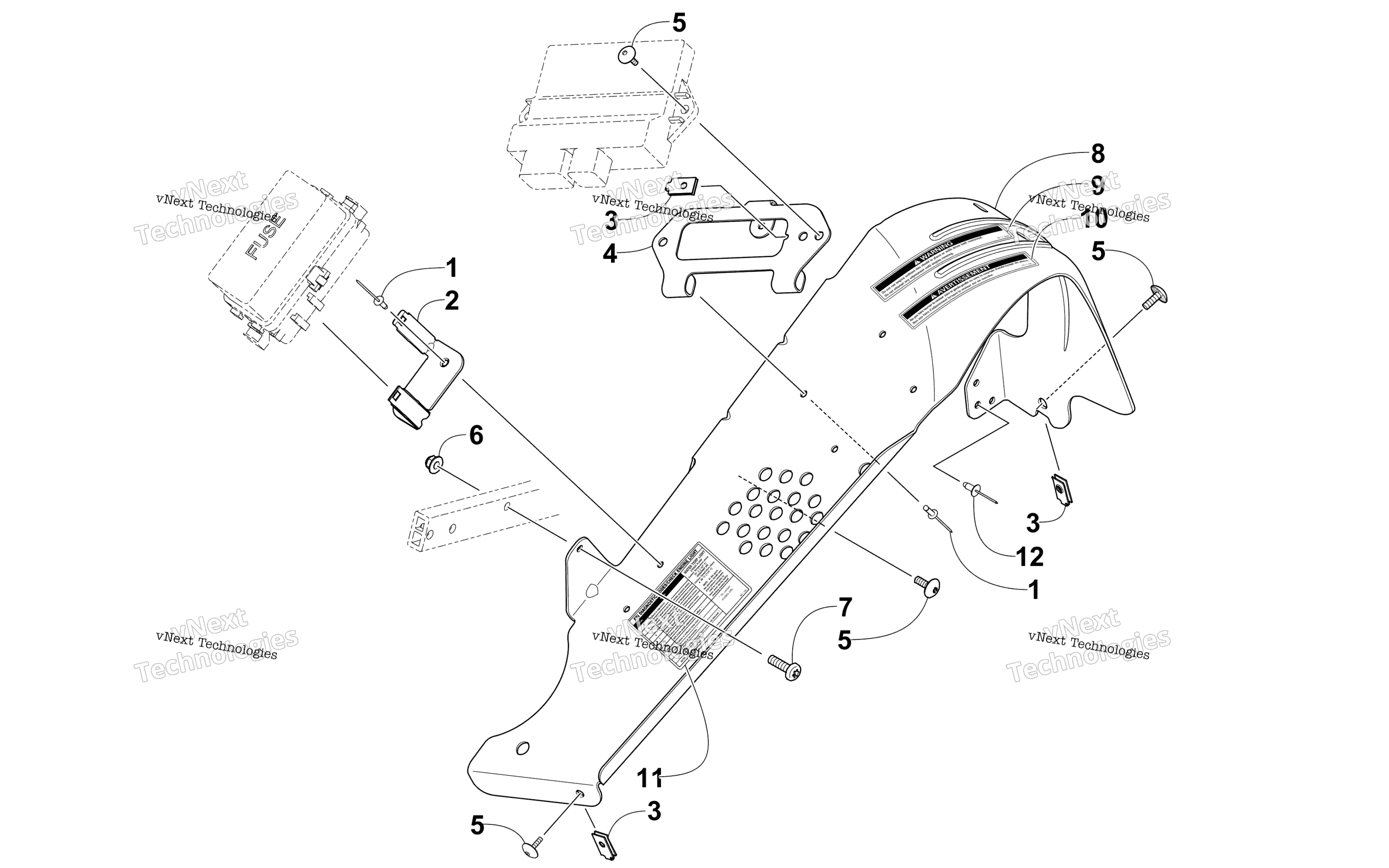

Схема Belt защита узла для ZR 5000 LXR (S2016ZRNLXUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Rivet art. 8060-682
По запросу
2
Bracket, PDM art. 0645-675
По запросу
3
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
4
Bracket, Mounting - ECM art. 0608-711
По запросу
5
Винт Arctic Cat art. 2623-164
от 368 ₽
6
Nut, Lock art. 8427-502
По запросу
7
SCREW,MACH-TSPNH M5X.8X25 CL8.8 Z&Y art. 8470-525
от 1 040 ₽
8
Guard, Belt - Rear (inc. 9-10) art. 2707-729
По запросу
9
Decal, Warning (English) art. 9611-690
По запросу
10
Decal, Warning (French) art. 9611-691
По запросу
11
Decal, EFI Diagnostic Codes art. 9611-362
По запросу
12
Заклепка Arctic Cat art. 8060-686
от 116 ₽
