модель 2016 года
- Модель ZR 5000
- Код модели ZR 5000 LXR (S2016ZRNLXUSO)

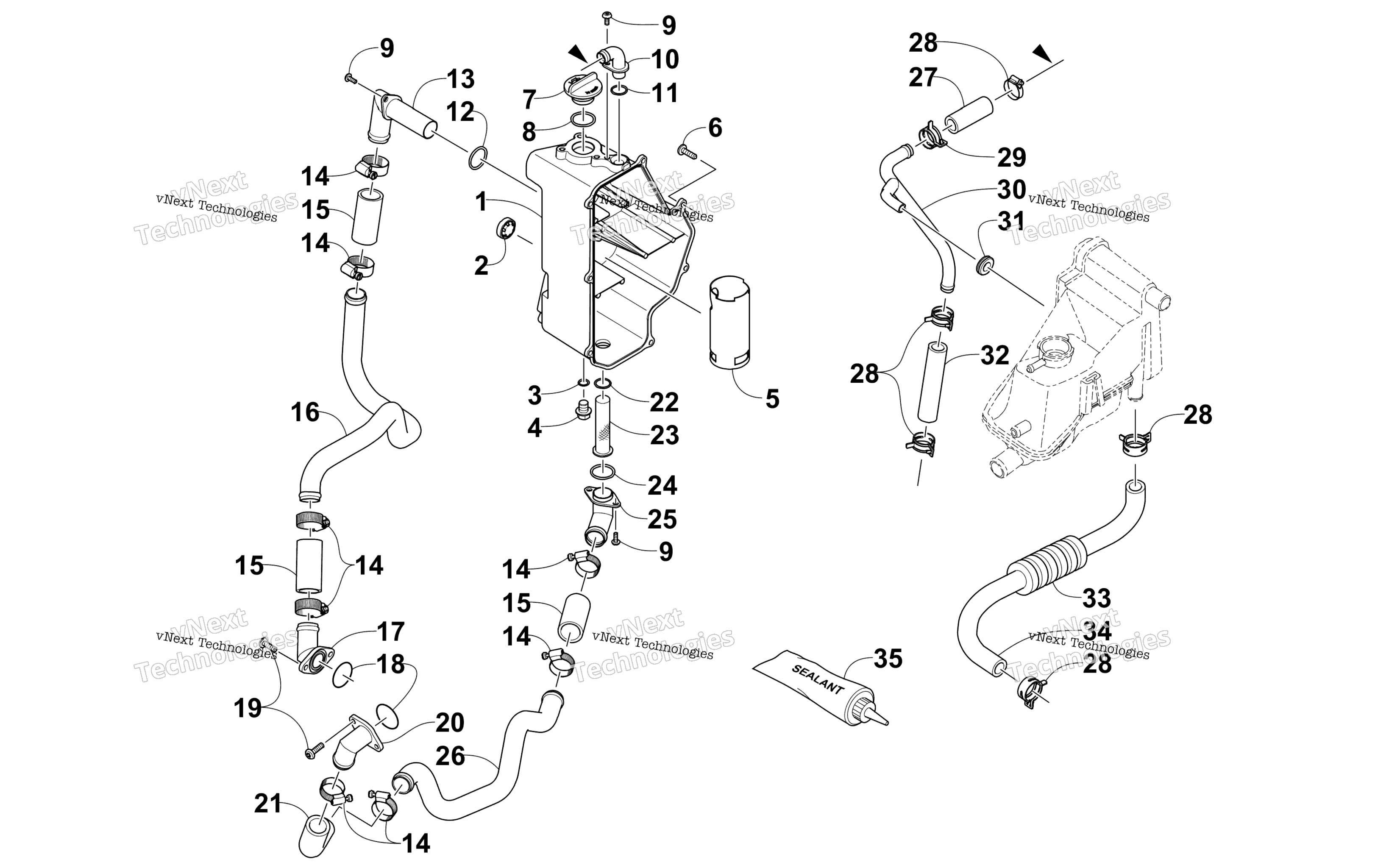

Схема масляный Tank Assembly для ZR 5000 LXR (S2016ZRNLXUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Oil art. 0770-963
По запросу
2
Glass, Sight art. 2670-257
По запросу
3
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
4
Plug art. 2602-099
По запросу
5
Tube, Oil Tank art. 2670-219
По запросу
6
Screw, Machine art. 1623-814
По запросу
7
Крышка масляного бачка Arctic Cat art. 2670-224
от 2 153 ₽
8
Кольцо уплотнительное Arctic Cat art. 2670-135
от 368 ₽
9
Screw, Self-Tapping M6X2.0X12 art. 1623-969
По запросу
10
Fitting, Elbow art. 2670-218
По запросу
11
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
12
O-Ring art. 2670-406
По запросу
13
Fitting, Oil Return - Engine art. 2670-221
По запросу
14
Clamp, Hose art. 2623-088
По запросу
15
Hose art. 0610-840
По запросу
16
Tube, Oil Return art. 2670-226
По запросу
17
Fitting, Oil Return - Engine art. 2670-170
По запросу
18
Уплотнительное кольцо Arctic Cat art. 0648-441
от 116 ₽
Аналог
2 930 ₽
Требуется 2 шт.
Аналог
2 402 ₽
Требуется 2 шт.
Аналог
3 938 ₽
Требуется 2 шт.
Аналог
3 830 ₽
Требуется 2 шт.
19
Screw, Machine art. 8471-616
По запросу
20
Fitting, Oil Supply - Engine art. 2670-169
По запросу
21
Hose, Oil Feed art. 0610-839
По запросу
22
O-Ring art. 0673-459
По запросу
23
Screen, Oil Tank art. 2670-222
По запросу
24
O-Ring art. 2670-290
По запросу
25
Fitting, Oil Supply - Engine art. 2670-220
По запросу
26
Tube, Oil Feed art. 2670-227
По запросу
27
Hose, Breather - Upper art. 0610-869
По запросу
28
Clamp, Hose art. 1623-288
По запросу
29
Clamp, Hose art. 1623-182
По запросу
30
Tube, Breather art. 2670-267
По запросу
31
Grommet, Rubber - .5"ID x 1.00" OD x .09 GR art. 1623-958
По запросу
32
Hose, Breather - Oil Tank art. 0610-844
По запросу
33
Conduit, Flexible - 5 ft art. 1619-486
По запросу
34
Hose, Breather - Oil Separator art. 0610-843
По запросу
35
Sealant - 70 ml art. 1048-063
По запросу
