модель 2016 года
- Модель ZR 5000
- Код модели ZR 5000 LXR (S2016ZRNLXUSO)

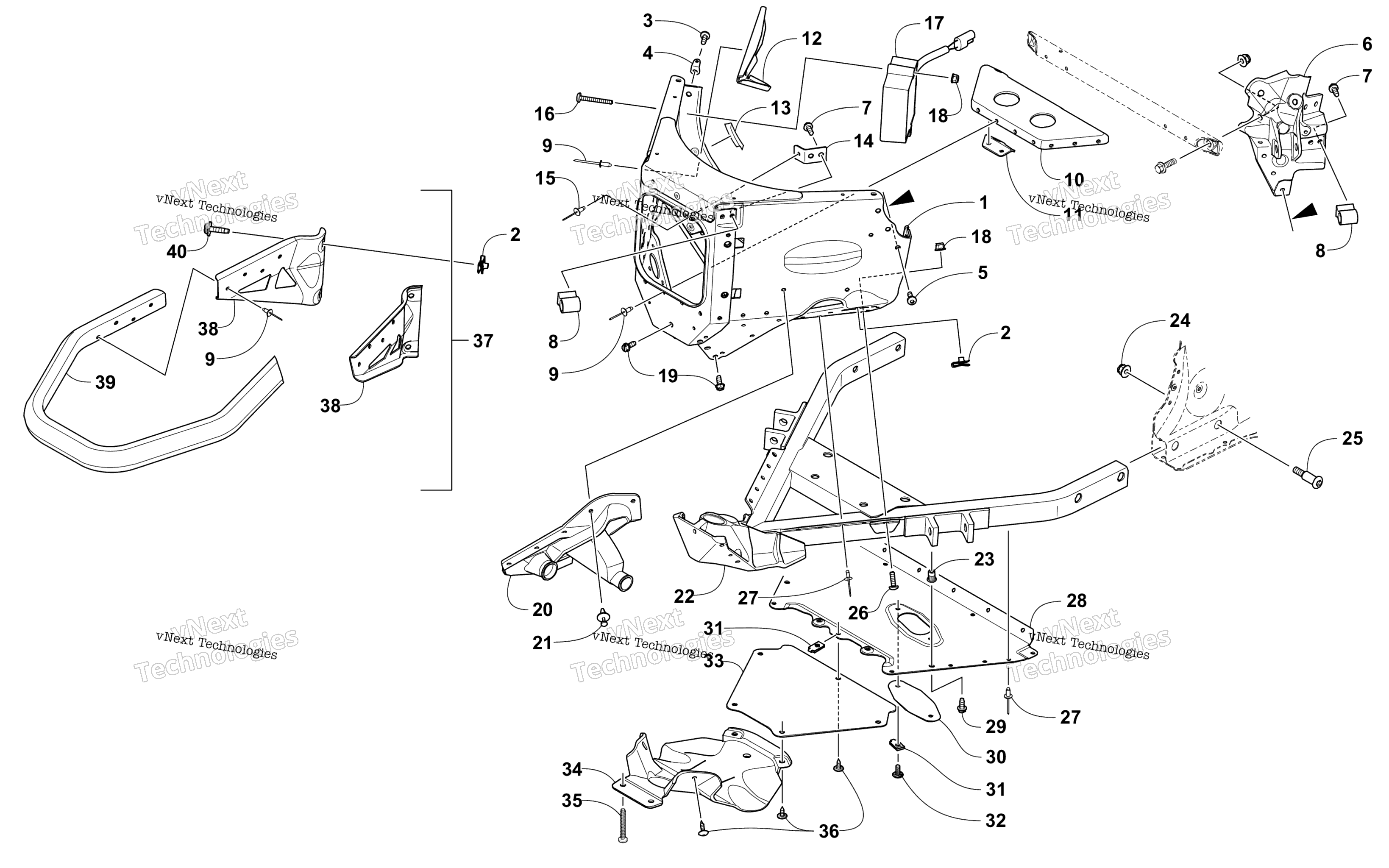

Схема передней части Bumper And Frame Assembly для ZR 5000 LXR (S2016ZRNLXUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Front - Assembly - Black (inc. 2-6) art. 2707-494
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Screw, Self-Tapping art. 1623-683
По запросу
4
Tab, Spring art. 2612-707
По запросу
5
Винт Arctic Cat art. 0423-538
от 110 ₽
6
Bracket, Shock Mount - Upper Right - Black art. 1707-776
По запросу
6
Bracket, Shock Mount - Upper Left - Black art. 1707-777
По запросу
7
Screw, Cap art. 8413-617
По запросу
8
Скоба крепления верхнего рычага Arctic Cat art. 1607-233
По запросу
9
Заклепка Arctic Cat art. 8060-706
от 116 ₽
10
Bracket, Reinforcement art. 1607-565
По запросу
11
Brace, Steering Post art. 1607-566
По запросу
12
Bracket, Steering Stop art. 0607-991
По запросу
13
Trim art. 0706-371
По запросу
14
Gusset, A-Arm Mounting Bracket art. 1607-561
По запросу
15
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 2 шт.
16
Винт Arctic Cat art. 8477-620
от 168 ₽
17
Regulator, Voltage art. 0630-288
от 10 730 ₽
18
Гайка Arctic Cat art. 8427-602
от 116 ₽
19
Болт 1/4-20X5/8 Arctic Cat art. 1623-959
По запросу
20
Пыльник рулевой тяги левый Arctic Cat art. 1605-029
По запросу
20
Пыльник рулевой тяги правый Arctic Cat art. 1605-028
По запросу
21
Клипса Arctic Cat art. 0623-362
от 90 ₽
22
Frame, Lower - 4-Stroke - Weldment art. 3707-131
По запросу
23
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
24
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
25
Screw, Shoulder art. 1623-817
По запросу
26
Screw, Machine art. 8468-620
По запросу
27
Заклепка Arctic Cat art. 8060-686
от 116 ₽
28
Belly Pan - Center art. 0607-983
По запросу
29
SCREW,MACH-TSTRH M5X0.8X20 Z&Y art. 8476-520
По запросу
30
Cover, Access - Oil Drain art. 1607-108
По запросу
31
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
32
Винт Arctic Cat art. 2623-164
от 368 ₽
33
Panel, Access art. 1607-063
По запросу
34
Belly Pan - Front art. 6606-614
По запросу
35
Screw, Self-Tapping art. 1623-929
По запросу
36
Винт-саморез Arctic Cat art. 1623-129
По запросу
37
Bumper, Front - Assembly - Orange (inc. eight No. 9 and 38-39) art. 1707-598
По запросу
38
Bracket, Mounting - Bumper - Right - Black art. 1707-576
По запросу
38
Bracket, Mounting - Bumper - Left - Black art. 1707-577
По запросу
39
Bumper, Front - Orange art. 1707-580
По запросу
40
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
