модель 2016 года
- Модель ZR 5000
- Код модели ZR 5000 LXR (S2016ZRNLXUSO)

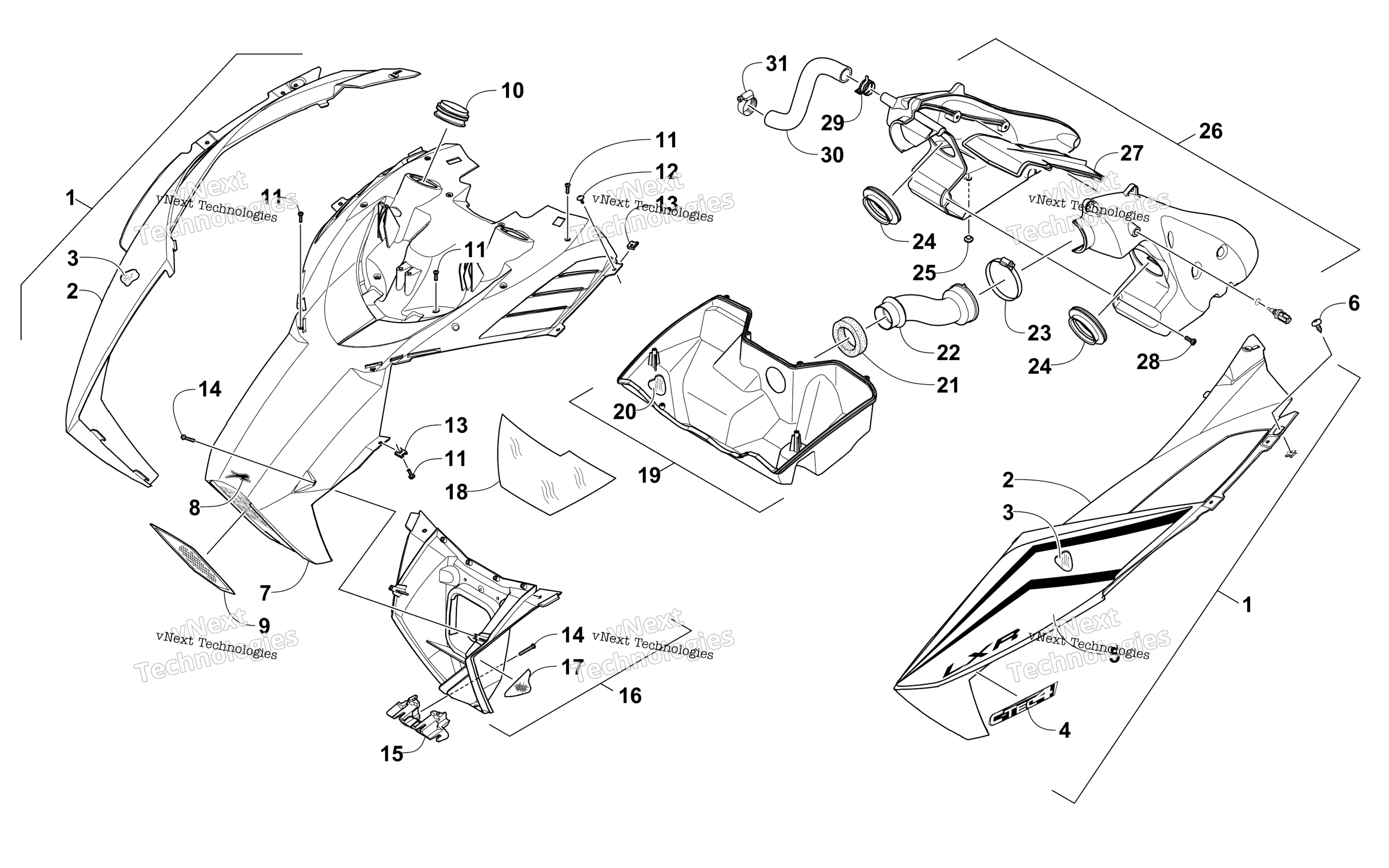

Схема капота And Air Intake Assembly для ZR 5000 LXR (S2016ZRNLXUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Left - Orange (inc. 2-5) art. 4718-717
По запросу
1
Hood w/Decals - Right - Orange (inc. 2-5) art. 4718-716
По запросу
2
Hood w/o Decals - Left - White (inc. 3) art. 3718-621
По запросу
2
Hood w/o Decals - Right - White (inc. 3) art. 3718-620
По запросу
3
Foil, Protective - Right art. 6606-420
По запросу
3
Foil, Protective - Left art. 6606-415
По запросу
4
Decal, Hood - "C-TEC4" art. 0621-993
По запросу
5
Decal, Hood - Left - Orange art. 2621-617
По запросу
5
Decal, Hood - Right - Orange art. 2621-616
По запросу
6
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
7
Plenum, Intake - Upper art. 6606-383
По запросу
8
Emblem, Aircat art. 4411-479
По запросу
9
Screen, Vent art. 0608-696
По запросу
10
Seal art. 6606-386
По запросу
11
Screw, Self-Tapping art. 1623-933
По запросу
12
Винт Arctic Cat art. 2623-164
от 368 ₽
13
Nut, U art. 1623-939
По запросу
14
Screw, Self-Tapping art. 1623-929
По запросу
15
Retainer, Plenum art. 6606-822
По запросу
16
Plenum, Intake - Lower Front (inc. 17) art. 5706-992
По запросу
17
Decal, Reflector - Amber art. 0621-989
По запросу
18
Foil, Protective art. 6606-421
По запросу
19
Plenum, Intake - Lower Rear (inc. 20) art. 5706-372
По запросу
20
Foil, Protective art. 6606-419
По запросу
21
Seal art. 0617-644
По запросу
22
Duct, Intake art. 2670-164
По запросу
23
Clamp, Hose art. 0423-018
По запросу
24
Boot, Throttle Body art. 2670-161
По запросу
25
BUMPER,SEAT art. 0406-877
По запросу
26
Silencer, Air - Assembly (inc. 27-28) art. 2670-160
По запросу
27
Baffle, Air Silencer art. 2670-183
По запросу
28
Винт болт сухаря ведомого вариатора Arctic Cat art. 1623-251
от 116 ₽
29
Clamp, Hose art. 1623-229
По запросу
30
Hose, Breather art. 0610-852
По запросу
31
Clamp, Hose art. 1623-291
По запросу
Другие схемы модели
Капот And Air Intake Assembly
