модель 2016 года
- Модель ZR 6000
- Код модели ZR 6000 R SX GREEN (S2016ACDPRUSG)

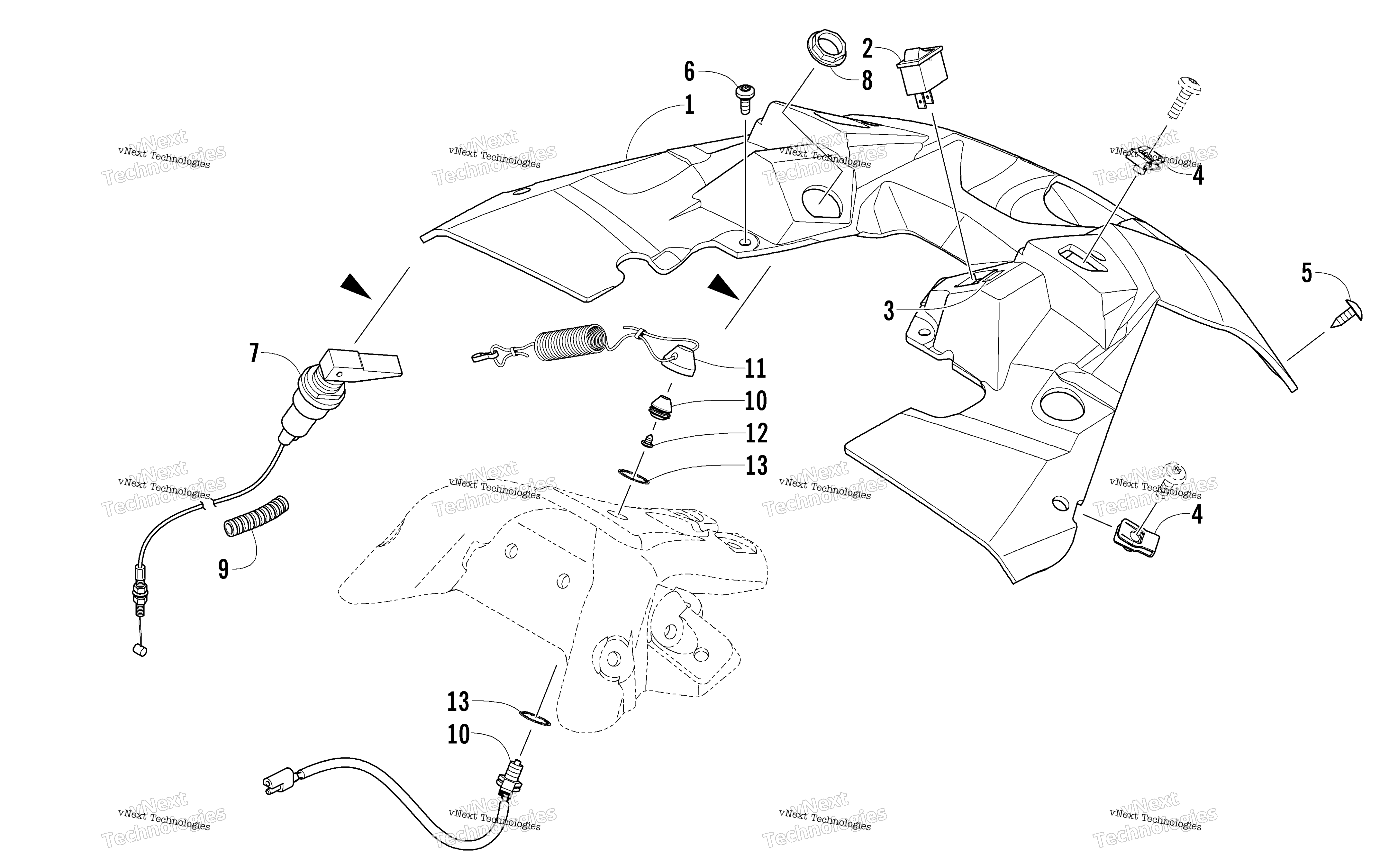

Схема консоли And Switch Assembly для ZR 6000 R SX GREEN (S2016ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Console, Upper Black art. 6606-824
По запросу
2
Switch, On/Off art. 0609-947
По запросу
3
Decal, Switch - "On/Off" art. 1621-286
По запросу
4
Клипса Arctic Cat art. 0423-577
от 168 ₽
5
Винт-саморез Arctic Cat art. 1623-129
По запросу
6
Винт Arctic Cat art. 0423-538
от 110 ₽
7
Трос подсоса Arctic Cat art. 0687-228
от 8 862 ₽
8
Nut art. 0687-181
По запросу
9
Conduit, High Temperature art. 1619-220
По запросу
10
Tether Switch (inc. 11-12) art. 0709-071
По запросу
11
Tether Cord w/ Screw (inc. 12) art. 0709-055
По запросу
12
Screw, Self-Tapping art. 0623-338
По запросу
13
Washer, Internal Tooth Lock art. 0123-985
По запросу
