модель 2016 года
- Модель ZR 6000
- Код модели ZR 6000 R SX GREEN (S2016ACDPRUSG)

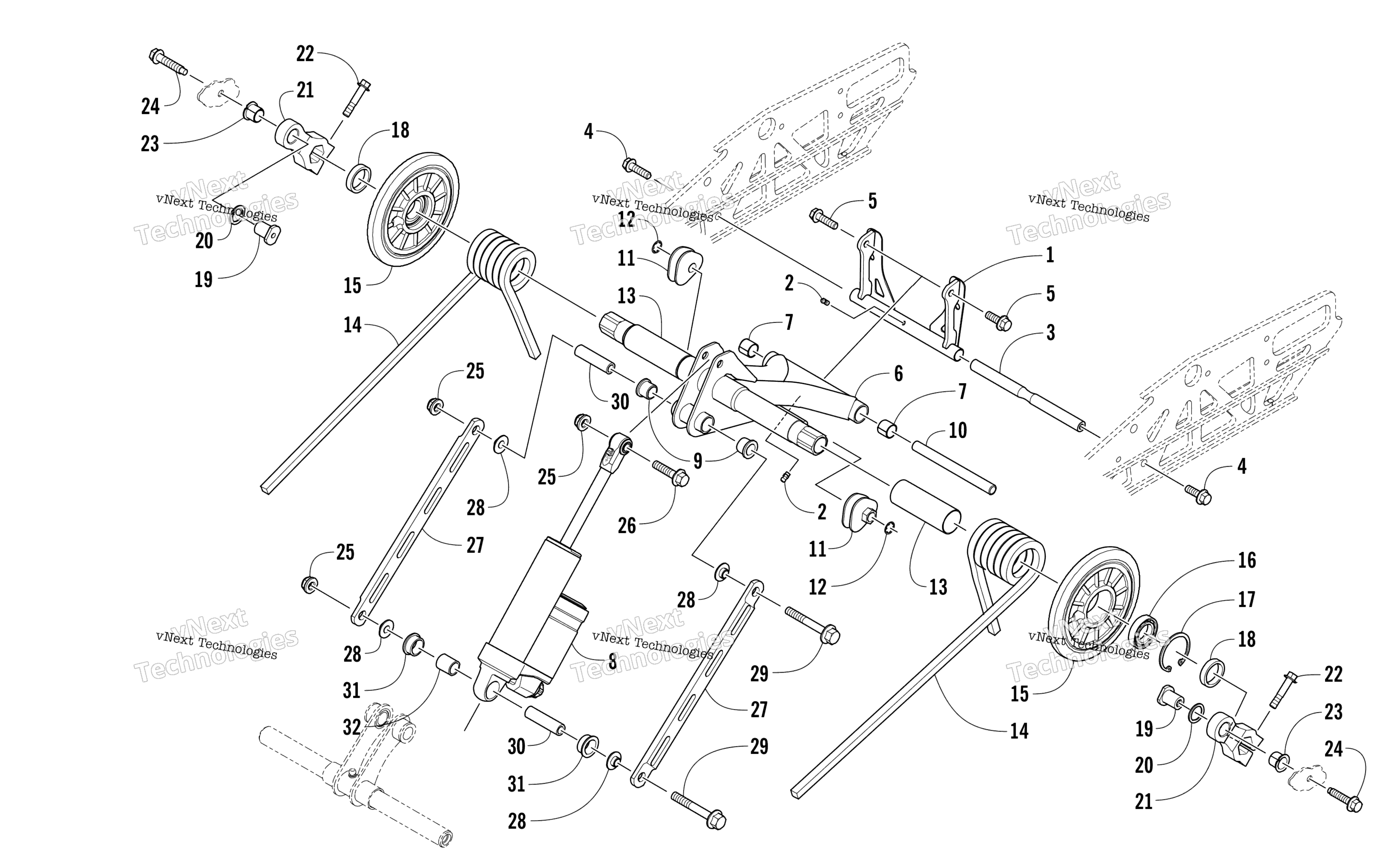

Схема задней части Suspension Rear Arm Assembly для ZR 6000 R SX GREEN (S2016ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Rear - Black (inc. one No. 2) art. 2704-320
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Axle art. 3604-965
По запросу
4
Болт Arctic Cat art. 8408-031
от 368 ₽
5
Screw, Cap art. 8408-041
По запросу
6
Arm, Idler - Black (inc. 7, 9 and one No. 2) art. 2704-533
По запросу
7
Bearing art. 2603-481
По запросу
8
Shock Absorber art. 2704-965
По запросу
9
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
10
Axle art. 3604-638
По запросу
11
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
11
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
12
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
13
Sleeve, Spring art. 3604-819
По запросу
14
Spring, Suspension - Left art. 2704-381
По запросу
14
Spring, Suspension - Right art. 2704-380
По запросу
15
Wheel, Idler (inc. 16-17) art. 3604-616
По запросу
16
Bearing art. 3604-257
от 500 ₽
17
Ring, Retaining art. 3604-256
По запросу
18
Spacer, Pivot - Idler Arm art. 3604-289
По запросу
19
Втулка подвески Arctic Cat art. 3604-979
По запросу
20
Washer art. 3604-930
По запросу
21
Pivot - Idler Arm (inc. 22-24) art. 2704-944
По запросу
22
Screw, Cap art. 8408-051
По запросу
23
Bushing, Flared art. 3604-713
По запросу
24
Screw, Cap art. 2623-002
По запросу
25
Гайка Arctic Cat art. 2623-202
По запросу
26
Screw, Cap art. 8408-045
По запросу
27
Link, Shock (inc. 28) art. 2704-230
По запросу
28
Insert, Rail art. 3604-266
По запросу
29
Болт рычага М10х1,25х90 Arctic Cat art. 8408-090
По запросу
30
Axle art. 3604-694
По запросу
31
Bushing art. 3604-804
По запросу
32
Sleeve art. 3604-802
По запросу
