модель 2016 года
- Модель ZR 6000
- Код модели ZR 6000 R SX GREEN (S2016ACDPRUSG)

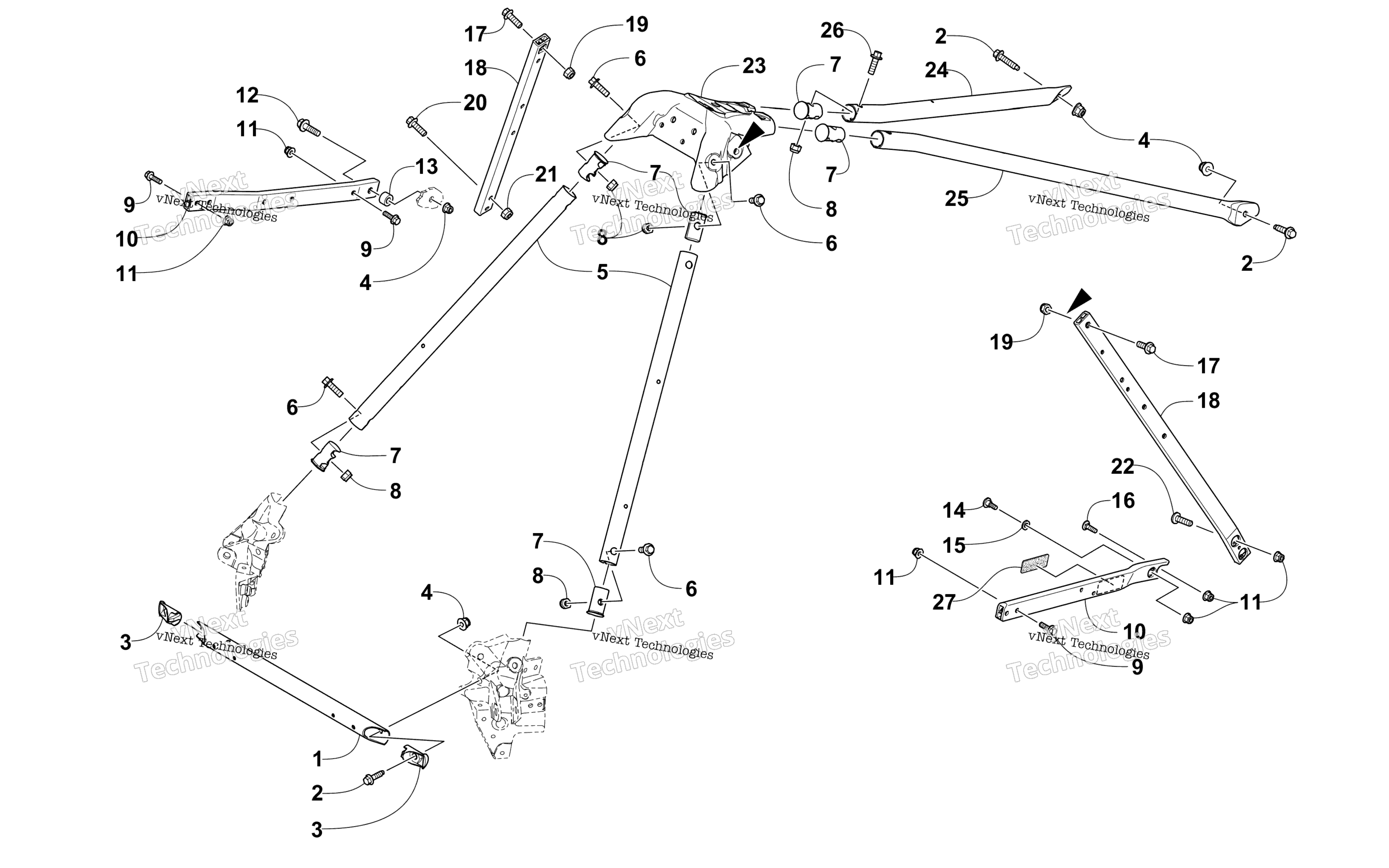

Схема рулевого управления Support Assembly для ZR 6000 R SX GREEN (S2016ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Support, Shock Mount Bracket -Black art. 1707-582
По запросу
2
Screw, Cap art. 1623-982
По запросу
3
Insert art. 1607-002
По запросу
4
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
5
Spar, Front - Black art. 2707-497
По запросу
6
SCREW,CAP-HFH M10X1.25X25 CL8.8 Z&Y art. 8408-025
По запросу
7
Insert art. 1607-680
По запросу
8
Nut, Lock art. 8422-002
от 882 ₽
9
Screw, Cap art. 8408-630
По запросу
10
Support, Chassis - Right art. 1607-212
По запросу
10
Support, Chassis - Left art. 1607-165
По запросу
11
Гайка Arctic Cat art. 8427-602
от 116 ₽
12
SCREW,CAP-HFH M8X1.25X70 CL8.8 Z&Y art. 8408-870
По запросу
13
Spacer art. 1605-093
По запросу
14
Болт Arctic Cat art. 0423-356
от 168 ₽
15
Шайба Arctic Cat art. 8050-242
По запросу
16
Bolt, Carriage art. 1623-917
По запросу
17
Болт Arctic Cat art. 8408-820
от 110 ₽
18
Support, Side - Rear - Left art. 1607-581
По запросу
18
Support, Side - Rear - Right art. 0607-252
По запросу
19
Nut, Lock art. 8422-802
По запросу
20
Болт Arctic Cat art. 8408-625
от 116 ₽
21
Nut art. 8422-602
По запросу
22
Винт Arctic Cat art. 8476-616
По запросу
23
Support, Steering - Black art. 2707-739
По запросу
24
Spar, Rear - Right - Black art. 2707-742
По запросу
25
Spar, Rear - Left - Black art. 2707-743
По запросу
26
Screw, Cap art. 1623-836
По запросу
27
Pad, Protective art. 7606-284
По запросу
