модель 2016 года
- Модель ZR 6000
- Код модели ZR 6000 R SX GREEN (S2016ACDPRUSG)

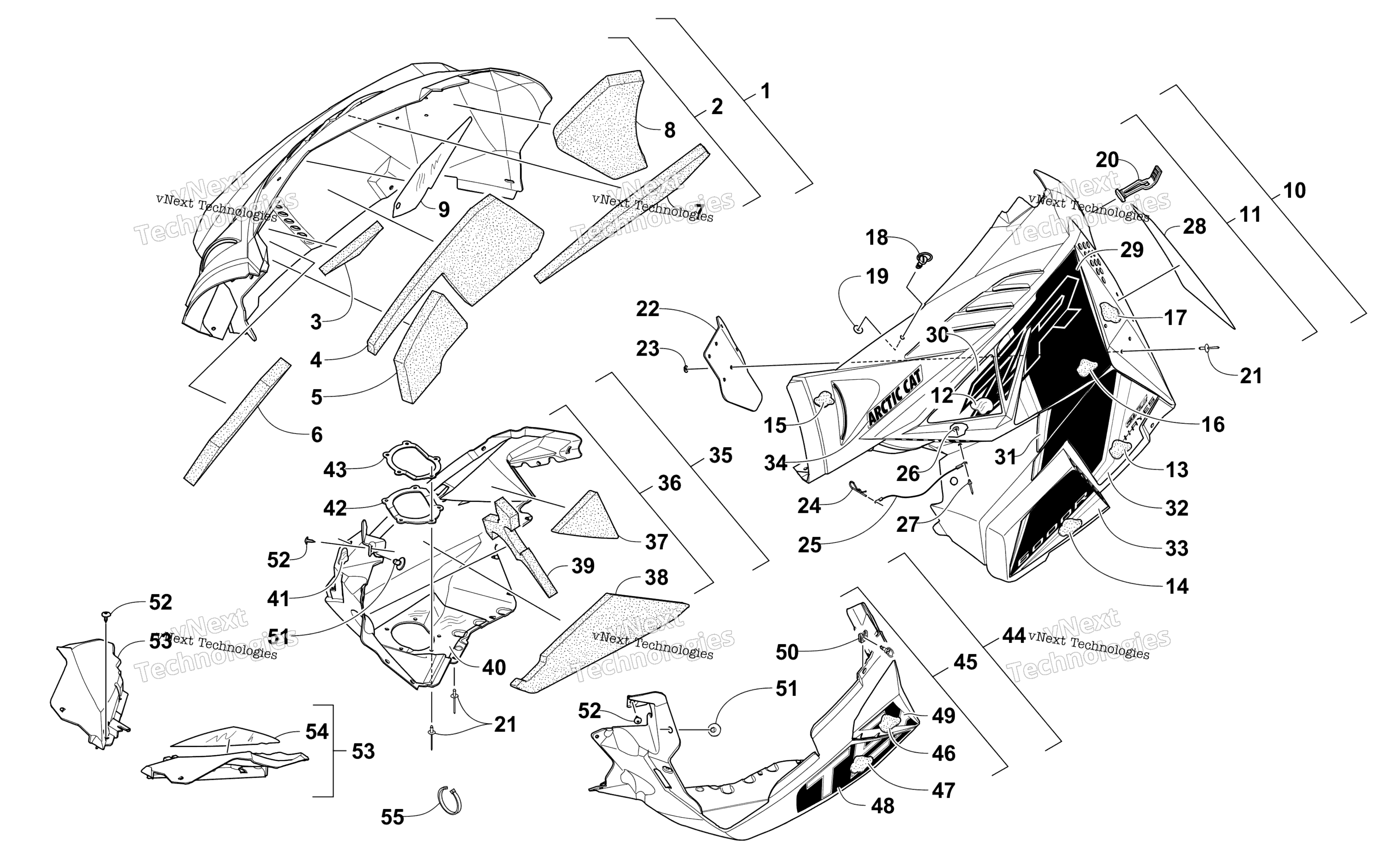

Схема Skid Plate и Side панель узла для ZR 6000 R SX GREEN (S2016ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - w/Decals - Right - Green (inc. 2-9, 18-34 ) art. 4718-958
По запросу
2
Panel, Side - w/o Decals - Right - Green (inc. 3-9, 18-27) art. 4718-608
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-674
По запросу
4
Foam, Side Panel - Lower Rear - Right art. 0617-634
По запросу
5
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
6
Foam, Side Panel - Upper Front - Right art. 0617-736
По запросу
7
Foam, Side Panel - Upper Center - Right art. 0617-696
По запросу
8
Foam, Side Panel - Upper Rear - Right art. 0617-700
По запросу
9
Foil, Protective art. 6606-414
По запросу
10
Panel, Side - w/Decals - Left - Green (inc. 11-34) art. 4718-959
По запросу
11
Panel, Side - w/o Decals - Left - Green (inc. 12-27) art. 4718-609
По запросу
12
Foil, Protective art. 6606-466
По запросу
13
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
14
Foam, Side Panel - Lower Front - Left art. 0617-633
По запросу
15
Foam, Side Panel - Upper Front - Left art. 0617-737
По запросу
16
Foam, Side Panel - Upper Center - Left art. 0617-697
По запросу
17
Foam, Side Panel - Upper Rear - Left art. 0617-735
По запросу
18
Pin, Retaining art. 2623-003
от 1 130 ₽
19
Retainer art. 2623-056
По запросу
20
Strap, Hold-Down art. 0607-659
По запросу
21
Заклепка Arctic Cat art. 8061-708
от 168 ₽
22
Panel, Reinforcement art. 6606-660
По запросу
23
Washer art. 0123-802
от 110 ₽
24
Clip, Hairpin art. 0605-283
По запросу
25
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
26
Washer art. 8050-127
По запросу
27
Rivet art. 8060-486
По запросу
28
Decal, Warning - French art. 9611-498
По запросу
28
Decal, Warning - English art. 9611-499
По запросу
29
Decal, Side Panel - Upper - Right art. 2621-976
По запросу
29
Decal, Side Panel - Upper - Left art. 2621-977
По запросу
30
Decal, Side Panel - Upper Front - Right art. 2621-978
По запросу
30
Decal, Side Panel - Upper Front - Left art. 2621-979
По запросу
31
Decal, Side Panel - Mid - Right art. 2621-974
По запросу
31
Decal, Side Panel - Mid - Left art. 2621-975
По запросу
32
Decal, Side Panel - Lower - Right art. 2621-972
По запросу
32
Decal, Side Panel - Lower - Left art. 2621-973
По запросу
33
Decal, Side Panel - Front - Right art. 2621-970
По запросу
33
Decal, Side Panel - Front - Left art. 2621-971
По запросу
34
Decal, "Arctic Cat" art. 0621-755
По запросу
35
Plate, Skid - w/Decals - Right - Black (inc. 36-41, 48, 49) art. 4718-984
По запросу
36
Plate, Skid - w/o Decals - Right - Black (inc. 37-41) art. 4718-984
По запросу
37
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
38
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
39
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
40
Foil, Protective art. 6606-352
По запросу
41
Foil, Protective art. 6606-354
По запросу
42
Seal, Exhaust art. 3612-200
По запросу
43
Plate, Exhaust Outlet art. 2612-796
По запросу
44
Plate, Skid - w/Decals - Left - Black (inc. 45-49) art. 4718-985
По запросу
45
Plate, Skid - w/o Decals - Left - Black (inc. 46-47) art. 3718-785
По запросу
46
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
47
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
48
Decal, Skid Plate - Front - Left art. 3621-125
По запросу
48
Decal, Skid Plate - Front - Right art. 3621-126
По запросу
49
Decal, Skid Plate - Rear - Right art. 3621-124
По запросу
49
Decal, Skid Plate - Rear - Left art. 3621-127
По запросу
50
Clip, Retaining art. 2623-005
от 1 130 ₽
51
Pin, Retaining art. 6606-592
По запросу
52
Винт-саморез Arctic Cat art. 1623-129
По запросу
53
Fascia, Front - Right - Black (inc. 54) art. 6606-342
По запросу
53
Fascia, Front - Left - Black (inc. 54) art. 3718-303
По запросу
54
Foil, Protective art. 6606-405
По запросу
55
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
