модель 2017 года
- Модель Lynx 2000
- Код модели LYNX 2000 BLACK (S2017LXDFCUSB)

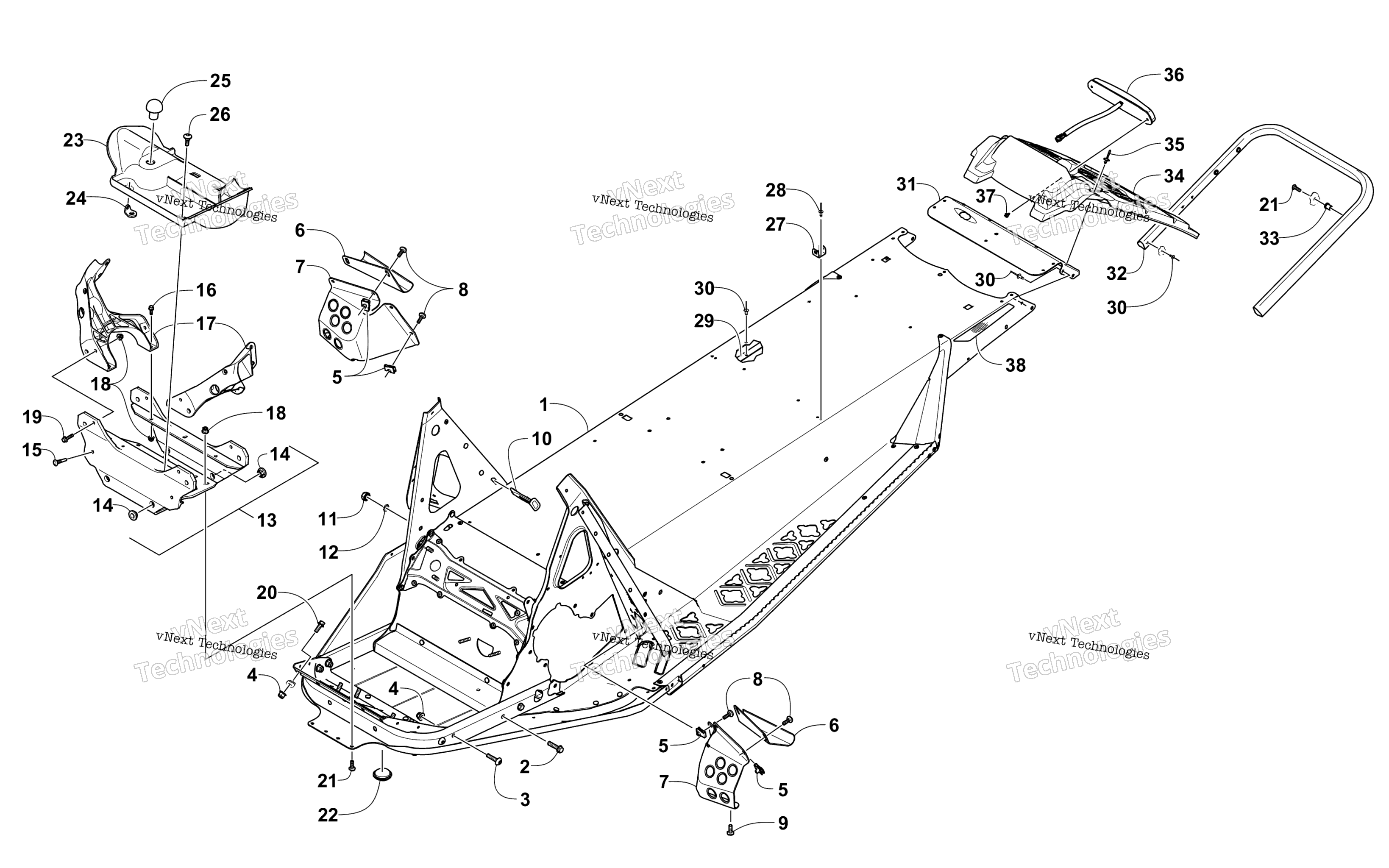

Схема Chassis, задний Bumper, и Snowflap узла для LYNX 2000 BLACK (S2017LXDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis - Assembly (inc. 2-3 and four No. 4) art. 1707-279
По запросу
2
Screw, Cap art. 1623-428
По запросу
3
Screw, Cap art. 8476-835
По запросу
4
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
5
Клипса Arctic Cat art. 0423-577
от 168 ₽
6
Bracket, Toe Hook - Right art. 3606-920
По запросу
6
Bracket, Toe Hook - Left art. 3606-921
По запросу
7
Shield, Toe - Right art. 3606-710
По запросу
7
Shield, Toe - Left art. 3606-711
По запросу
8
Screw, Machine art. 8471-616
По запросу
9
Screw, Machine art. 8471-620
По запросу
10
Фиксатор капота правый Arctic Cat art. 4606-454
По запросу
10
Фиксатор пластика капота левый Arctic Cat art. 4606-455
от 788 ₽
11
Nut art. 0623-038
от 110 ₽
12
Washer, Lock art. 8053-212
По запросу
13
Bracket, Front Suspension Mounting - w/Bushings (inc. 14-15) art. 1707-340
По запросу
14
Втулка подрамника Arctic Cat art. 0605-763
от 367 ₽
15
Bolt, Ribbed art. 1623-443
По запросу
16
Болт Arctic Cat art. 8408-620
от 190 ₽
17
Frame, Mounting - Shock - Left art. 0607-807
По запросу
17
Frame, Mounting - Shock - Right art. 0607-806
По запросу
18
Гайка Arctic Cat art. 8427-602
от 116 ₽
19
Болт Arctic Cat art. 8408-625
от 116 ₽
20
Болт Arctic Cat art. 8408-820
от 110 ₽
21
Болт Arctic Cat art. 8476-620
По запросу
22
Пробка Arctic Cat art. 1623-625
от 221 ₽
23
Close-Off, Front End art. 5606-318
По запросу
24
Bracket, Retaining art. 4606-770
По запросу
25
Отбойник глушителя Arctic Cat art. 0612-111
По запросу
26
Винт Arctic Cat art. 0423-557
от 110 ₽
27
Bracket, Seat Retainer art. 6606-028
По запросу
28
Rivet art. 8060-484
По запросу
29
Support, Tunnel - Left art. 6606-057
По запросу
29
Support, Tunnel - Right art. 6606-056
По запросу
30
Заклепка Arctic Cat art. 8060-686
от 116 ₽
31
End Cap, Tunnel art. 5606-701
По запросу
32
Bumper, Rear (inc. 33) art. 4706-664
По запросу
33
Insert art. 0423-391
По запросу
34
SNOWFLAP,SHORT-’09 CF art. 4706-547
По запросу
35
Rivet art. 8061-706
По запросу
36
Taillight, LED - Red art. 0609-863
от 7 022 ₽
37
Screw, Self-Tapping art. 0623-301
По запросу
38
Decal, Reflector - Right - Red art. 8611-720
По запросу
38
Decal, Reflector - Left - Red art. 8611-721
По запросу
