модель 2017 года
- Модель Lynx 2000
- Код модели LYNX 2000 BLACK (S2017LXDFCUSB)

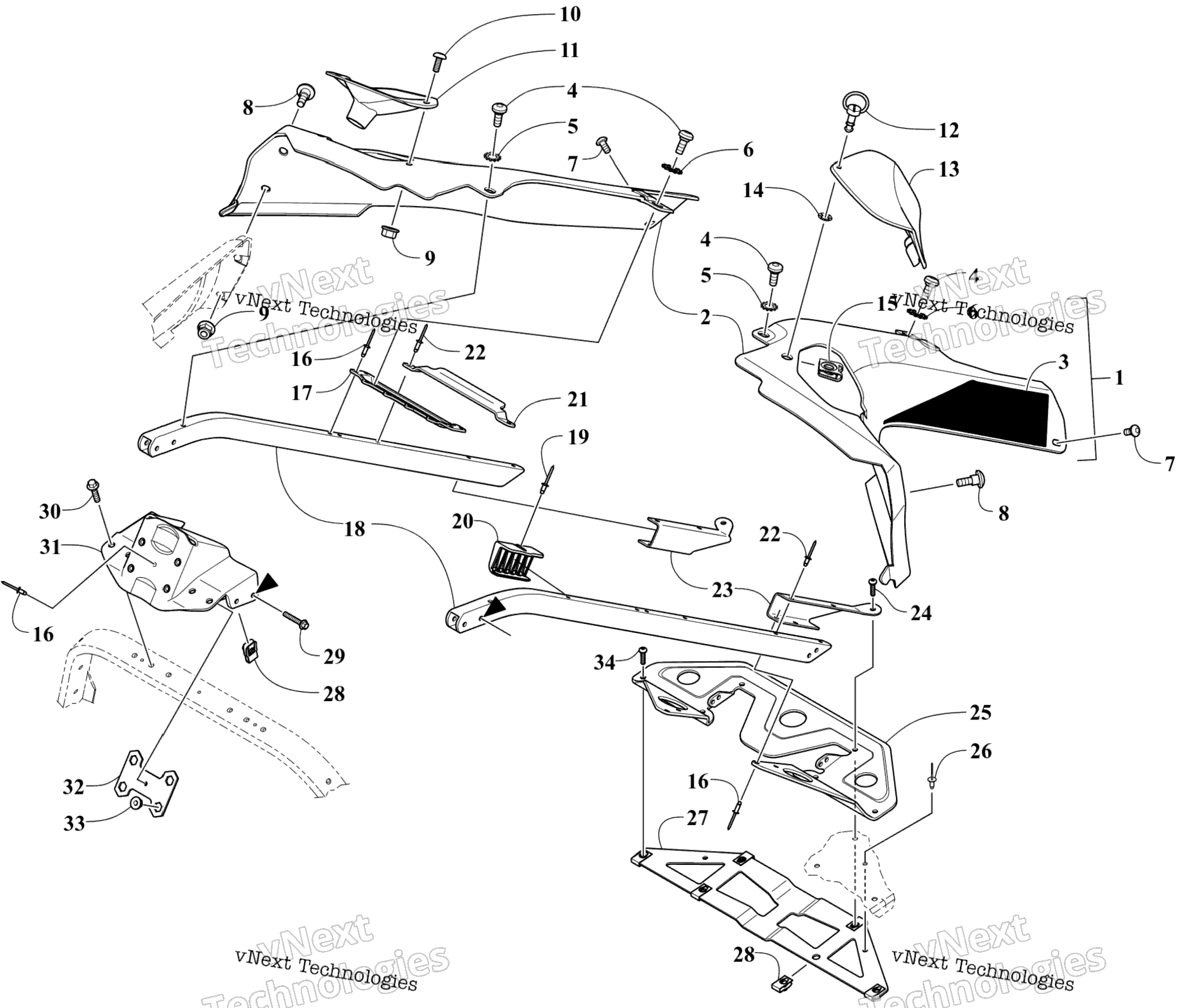

Схема сиденья Support Assembly для LYNX 2000 BLACK (S2017LXDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Spar, Rear - w/Decals - Left - White (inc. 2-3) art. 2718-995
По запросу
1
Spar, Rear - w/Decals - Right - White (inc. 2-3) art. 2718-994
По запросу
2
Spar, Rear - Left - White art. 4706-587
По запросу
2
Spar, Rear - Right - White art. 4706-586
По запросу
3
Decal, Rear Spar - Right art. 9611-208
По запросу
3
Decal, Rear Spar - Left art. 9611-209
По запросу
4
Винт Arctic Cat art. 0423-396
от 473 ₽
5
Washer, Lock art. 8053-212
По запросу
6
Шайба Arctic Cat art. 8053-242
По запросу
7
Screw, Machine art. 8470-510
от 110 ₽
8
Болт Arctic Cat art. 0423-355
По запросу
9
Гайка Arctic Cat art. 8427-602
от 116 ₽
10
Болт Arctic Cat art. 0423-419
По запросу
11
Cup, Recoil art. 5606-161
По запросу
12
Клипса-замок , 9,8 мм Arctic Cat art. 1623-746
от 987 ₽
13
Cover, Access - Oil White art. 5606-199
По запросу
14
Шайба art. 1623-747
По запросу
15
Клипса-гайка Arctic Cat art. 1623-748
от 788 ₽
16
Rivet, Blind art. 8060-488
По запросу
17
Bracket, Crossover art. 4606-329
По запросу
18
Tube, Support - Right art. 5606-092
По запросу
18
Tube, Support - Non-Adjustable - Left Hand Mach. art. 5706-049
По запросу
19
Клепка art. 8061-508
По запросу
20
Spacer, Alignment art. 6606-271
По запросу
21
Bracket, Crossover - Seat-Base art. 6606-096
По запросу
22
Rivet art. 8060-484
По запросу
23
Bracket, Adjustable - Left art. 5606-097
По запросу
23
Bracket, Adjustable - Right art. 5606-096
По запросу
24
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
25
Plate, Support - Lower art. 5606-094
По запросу
26
Заклепка Arctic Cat art. 8060-686
от 116 ₽
27
Plate, Brace - Assembly (inc. six No. 28) art. 3706-884
По запросу
28
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
29
Screw, Cap art. 8408-535
По запросу
30
Болт Arctic Cat art. 8408-625
от 116 ₽
31
Plate, Support - Upper art. 4606-328
По запросу
32
Bracket, Nut Holder art. 0605-948
По запросу
33
Гайка Arctic Cat art. 8424-602
от 110 ₽
34
Screw, Machine art. 8470-516
По запросу
