модель 2017 года
- Модель Lynx 2000
- Код модели LYNX 2000 BLACK (S2017LXDFCUSB)

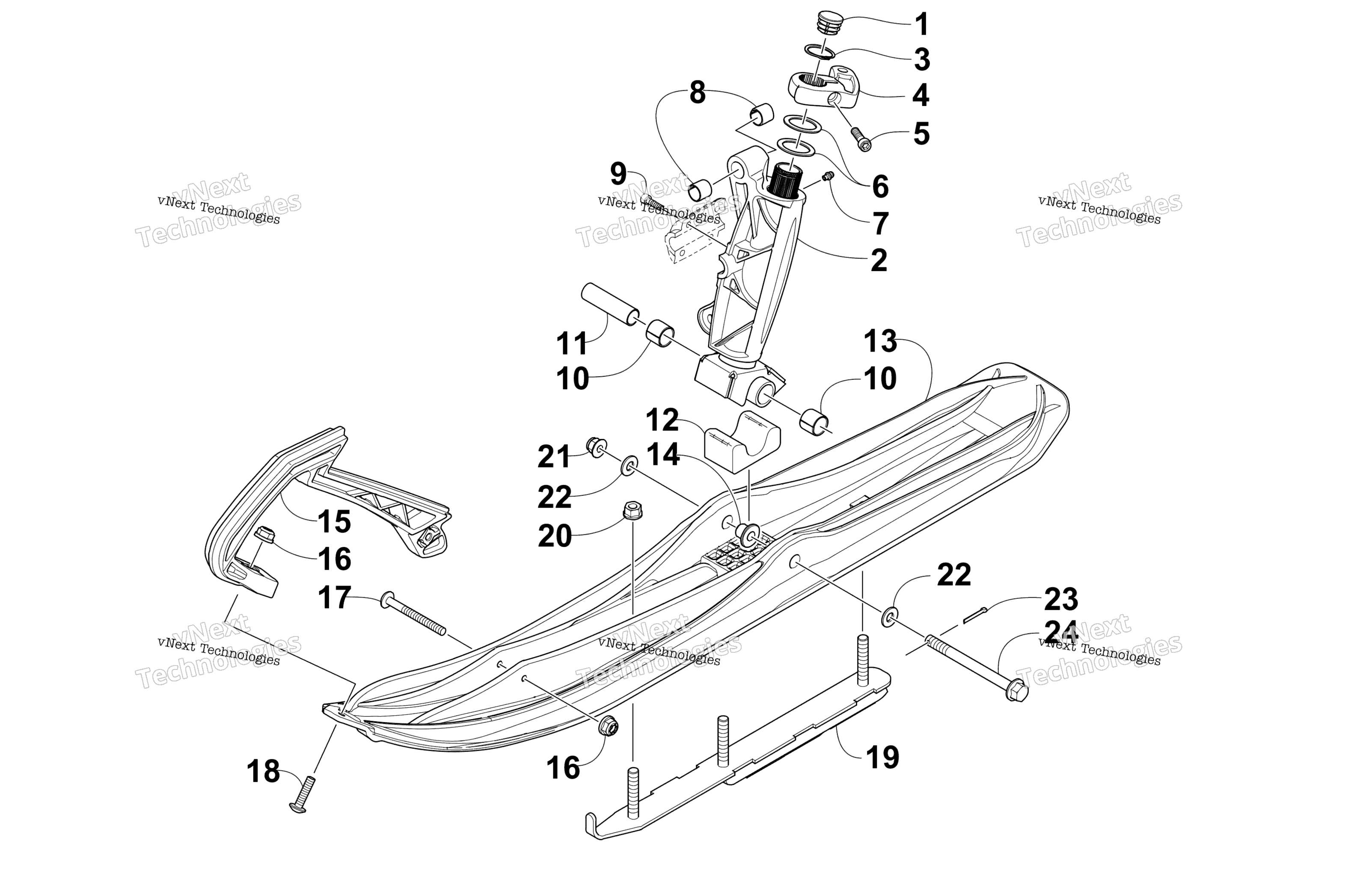

Схема Ski и Spindle узла для LYNX 2000 BLACK (S2017LXDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Cap art. 0623-831
По запросу
2
Шпиндель правый черный Arctic Cat art. 2703-372
от 40 530 ₽
2
Шпиндель черный левый Arctic Cat art. 2703-373
По запросу
3
Ring, Retaining art. 0623-796
По запросу
4
Рычаг поворотный стойки левый Arctic Cat art. 4706-117
от 8 862 ₽
4
Рычаг поворотный стойки правый Arctic Cat art. 4706-116
от 8 862 ₽
5
Screw, Cap art. 0623-872
По запросу
6
Шайба шпинделя Arctic Cat art. 2603-382
По запросу
7
Fitting, Grease - 1/4-28 STR-Thread Forming art. 1623-654
По запросу
8
Подшипник рычага Arctic Cat art. 1603-895
от 290 ₽
Аналог
3 212 ₽
Требуется 4 шт.
Подписаться
9
Винт M6 X1 X 20 Arctic Cat art. 1623-582
По запросу
10
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
11
Axle, Spindle art. 2603-813
По запросу
12
Демпфер лыжи Arctic Cat art. 0603-036
от 1 120 ₽
13
Ski, Plastic art. 3603-234
По запросу
14
Втулка Arctic Cat art. 2603-746
По запросу
15
Handle, Plastic - Orange art. 2603-952
По запросу
16
Гайка Arctic Cat art. 8427-602
от 116 ₽
17
Screw, Machine art. 8476-650
По запросу
18
Screw, Machine art. 8476-625
от 160 ₽
19
Wearbar - Left art. 3603-503
По запросу
19
Wearbar - Right art. 3603-502
По запросу
20
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
21
Гайка Arctic Cat art. 0423-744
от 263 ₽
22
Washer art. 1623-801
По запросу
23
Шплинт art. 0123-458
По запросу
24
Screw, Cap art. 1623-781
По запросу
