модель 2017 года
- Модель Lynx 2000
- Код модели LYNX 2000 BLACK (S2017LXDFCUSB)

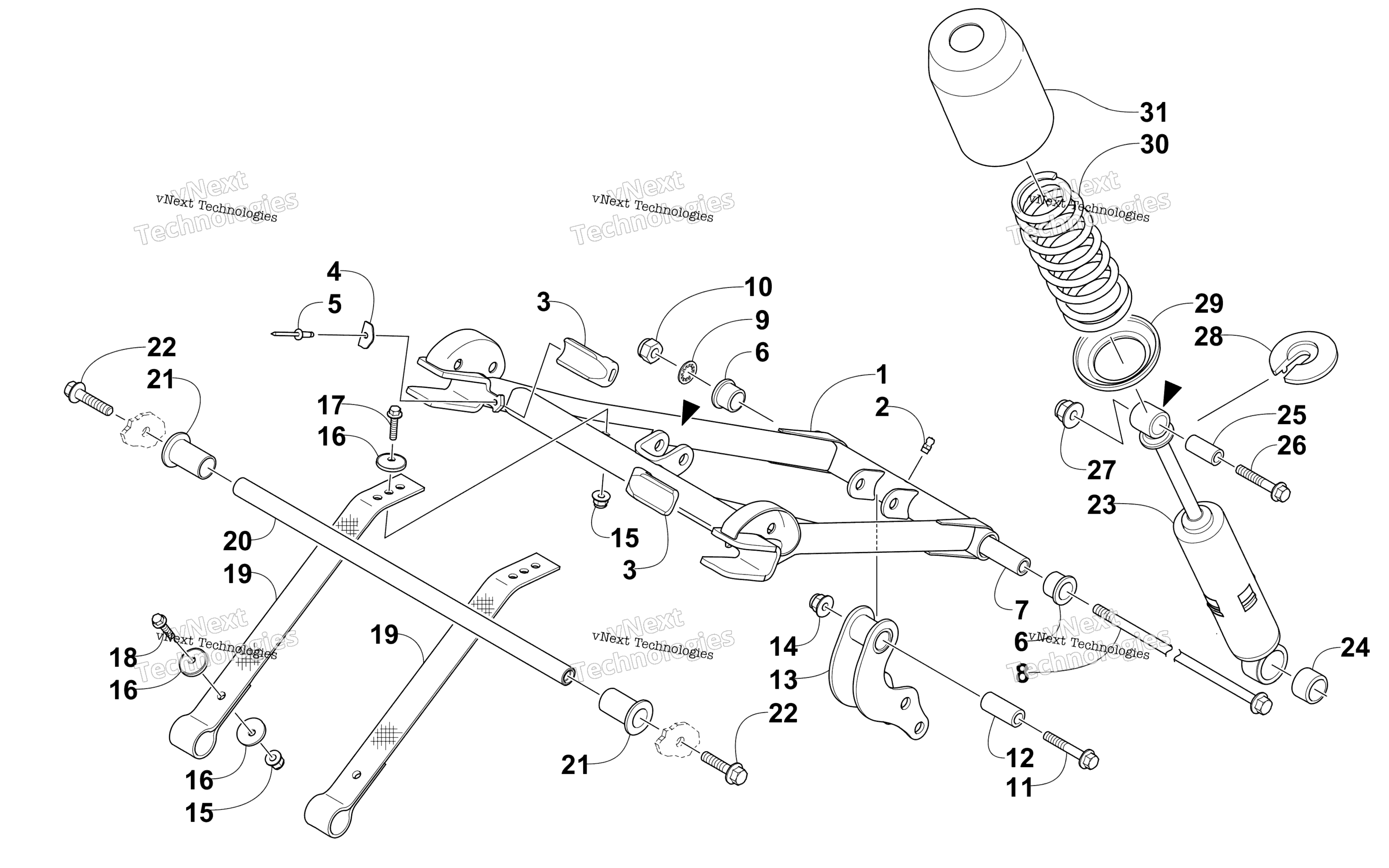

Схема задней части Suspension Front Arm Assembly для LYNX 2000 BLACK (S2017LXDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front Suspension Black (inc. 2-6) art. 1704-755
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Бампер подвески Arctic Cat art. 3604-141
По запросу
4
Plate, Retaining art. 3604-968
По запросу
5
Rivet art. 8060-708
По запросу
6
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
7
Axle, Inner art. 3604-272
По запросу
8
Болт Arctic Cat art. 1423-431
По запросу
9
Nut, Lock art. 8422-002
от 882 ₽
10
Шайба Arctic Cat art. 1623-992
от 168 ₽
11
Screw, Cap art. 8408-850
По запросу
12
Axle, Inner art. 2603-574
По запросу
13
Pivot, Rear Shock art. 1704-758
По запросу
14
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
15
Гайка Arctic Cat art. 8427-602
от 116 ₽
16
Washer art. 8450-109
По запросу
17
Болт Arctic Cat art. 8408-620
от 190 ₽
18
Screw, Cap art. 8408-630
По запросу
19
Лента резиновая ограничительная Arctic Cat art. 3604-413
По запросу
20
Axle, Front Slider art. 3604-234
По запросу
21
Bushing, Flared art. 3604-233
По запросу
22
Screw, Cap art. 8408-041
По запросу
23
Shock Absorber art. 3604-419
По запросу
24
Bushing, Shock - 0.890 x 0.800 art. 1604-791
По запросу
25
Втулка амортизатора Arctic Cat art. 3604-273
от 473 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
26
Болт M10X1.25X50 Arctic Cat art. 8408-050
По запросу
27
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 1 шт.
Подписаться
28
Верхняя чашка амортизатора Arctic Cat art. 1603-889
от 1 355 ₽
Аналог
Верхняя чашка амортизатора Arctic Cat б.у
art. 1603-889_б.у
840 ₽
Требуется 1 шт.
Подписаться
29
Кольцо нижнее упорное пружины амортизатора Arctic Cat art. 2603-719
от 2 205 ₽
30
Spring, Compression - Black art. 1704-236
от 22 790 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
31
Чехол пружины амортизатора Arctic Cat art. 0604-790
от 3 161 ₽
