модель 2017 года
- Модель M 9000
- Код модели M 9000 KING CAT 162 ORANGE (S2017M9XKCUSO)

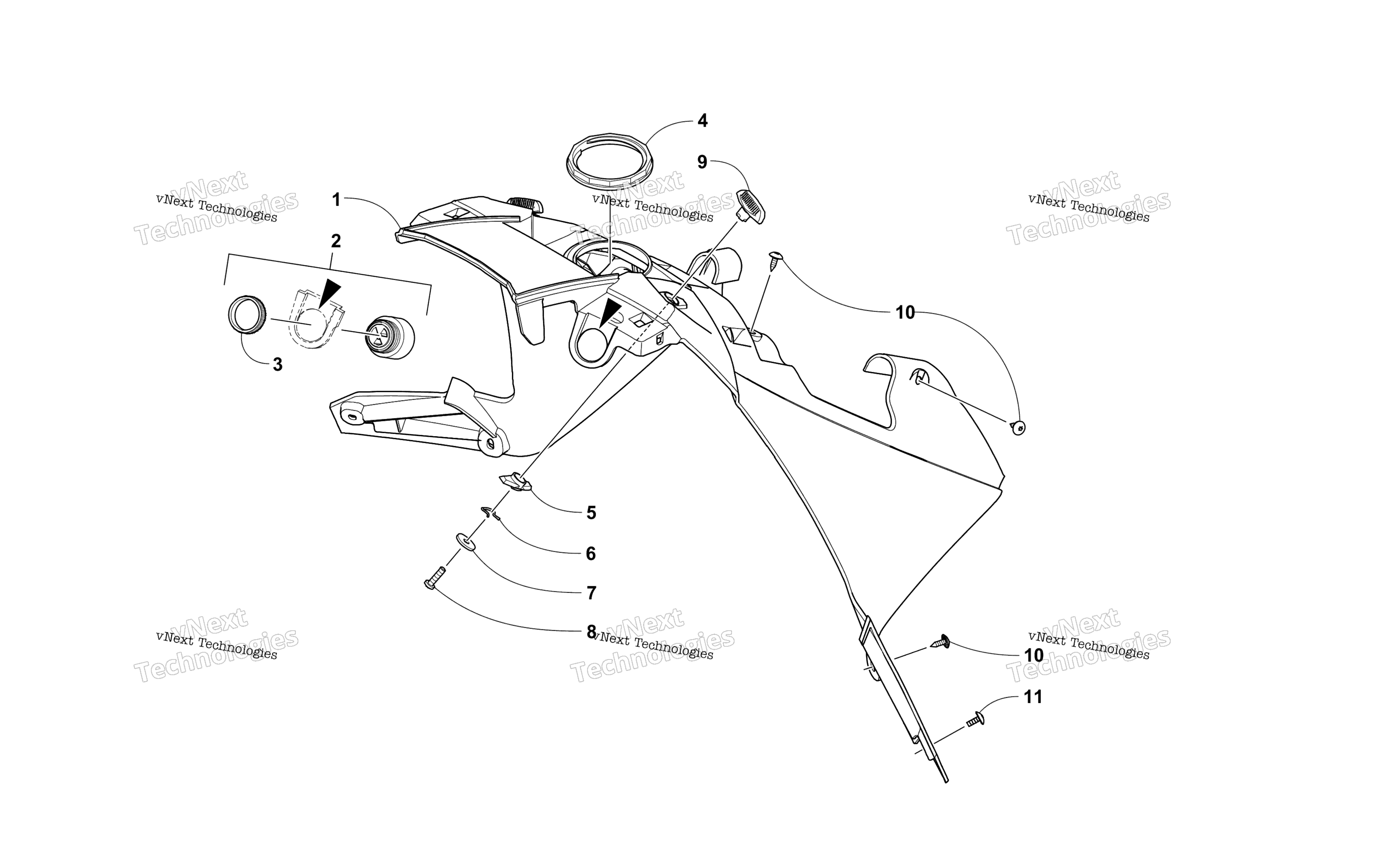

Схема консоли Assembly для M 9000 KING CAT 162 ORANGE (S2017M9XKCUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Console - Black art. 7606-245
По запросу
2
Alarm, Reverse (inc. 3) art. 0630-243
По запросу
3
Ring, Retaining art. 0630-017
По запросу
4
Nut, Retaining art. 6606-390
По запросу
5
Plate, Backing art. 7606-296
По запросу
6
Clip, Retaining art. 2623-155
По запросу
7
Washer art. 2623-171
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
8
Screw, Self-Tapping art. 1623-933
По запросу
9
Knob, Hold-Down art. 7606-265
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
10
Screw, Self-Tapping art. 2623-166
По запросу
11
Винт Arctic Cat art. 2623-164
от 368 ₽
Другие схемы модели
Консоль Assembly
