модель 2017 года
- Модель M 9000
- Код модели M 9000 KING CAT 162 ORANGE (S2017M9XKCUSO)

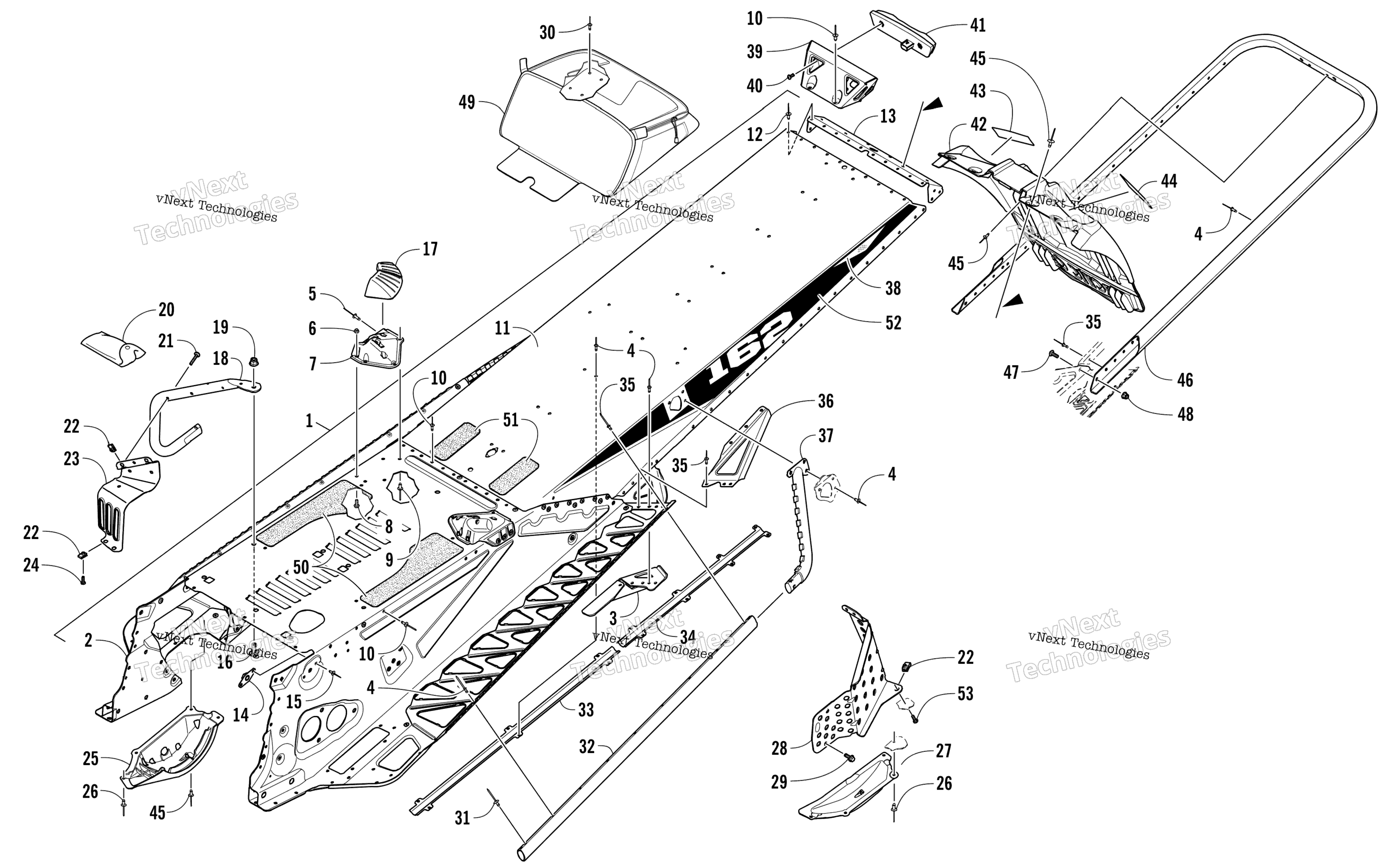

Схема Tunnel, задний Bumper, и Snowflap узла для M 9000 KING CAT 162 ORANGE (S2017M9XKCUSO)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - Orange art. 2707-641
По запросу
1
Tunnel Assembly - Orange (inc. 2-13) art. 3707-102
По запросу
2
Tunnel, Front - Assembly - Orange (inc. 3-4) art. 3707-100
По запросу
3
Bracket, Mounting - Suspension - Left - Orange art. 2707-325
По запросу
3
Bracket, Mounting - Suspension - Right - Orange art. 2707-324
По запросу
4
Заклепка Arctic Cat art. 8060-706
от 116 ₽
5
Rivet art. 1623-206
от 11 789 ₽
Аналог
11 789 ₽
Требуется 14 шт.
6
Nut, Lock art. 8422-502
По запросу
7
Bracket, Mounting - Rear Spar - Right - Orange art. 2707-326
По запросу
7
Bracket, Mounting - Rear Spar - Left - Orange art. 2707-327
По запросу
8
Screw, Machine art. 8476-512
По запросу
9
Rivet art. 1623-257
По запросу
10
Rivet - Black art. 8060-702
По запросу
11
Tunnel, Rear - Orange art. 3707-098
По запросу
12
Rivet art. 8060-484
По запросу
13
End Cap, Tunnel - Orange art. 2707-331
По запросу
14
Plate, Retaining art. 0608-631
По запросу
15
Rivet art. 8060-708
По запросу
16
Screw, Machine art. 8476-820
По запросу
17
Support, Gas Tank - Left art. 6606-665
По запросу
17
Support, Gas Tank - Right art. 6606-664
По запросу
18
Support, Footrest - Left - Orange art. 2707-657
По запросу
18
Support, Footrest - Right - Orange art. 2707-656
По запросу
19
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
20
Kit, Tool art. 0744-088
По запросу
21
Screw, Machine art. 8468-535
По запросу
22
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
23
Footrest - Right - Orange art. 3707-050
По запросу
23
Footrest - Left - Orange art. 3707-051
По запросу
24
Screw, Machine art. 8470-516
По запросу
25
Protector, Chain Case art. 1607-646
По запросу
26
Заклепка Arctic Cat art. 8061-708
от 168 ₽
27
Protector, Brake Disc art. 1607-645
По запросу
28
Shield, Brake Disc - Orange art. 3707-052
По запросу
29
Screw, Cap art. 8408-613
По запросу
30
Rivet art. 8061-628
По запросу
31
Rivet art. 1623-130
По запросу
32
Roll, Tunnel - Orange art. 2707-330
По запросу
33
Protector, Taillight Harness art. 0630-307
По запросу
34
Protector, Harness - Taillight art. 0630-280
По запросу
35
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
36
Gusset, Running Board - Right - Orange art. 2707-322
По запросу
36
Gusset, Running Board - Left - Orange art. 2707-323
По запросу
37
Gusset, Tunnel Roll - Right - Orange art. 2707-328
По запросу
37
Gusset, Tunnel Roll - Left - Orange art. 2707-329
По запросу
38
Decal, Reflector - Red art. 8621-870
По запросу
39
Bracket, Mounting - Taillight - Orange art. 0730-231
По запросу
40
Screw, Machine art. 8470-510
от 110 ₽
41
стоп сигнал art. 0609-898
от 3 166 ₽
42
Snowflap art. 6606-394
от 10 642 ₽
43
Decal, Warning - Towing (English) art. 5611-853
По запросу
44
Decal, Warning - Towing (French) art. 5611-852
По запросу
45
Rivet art. 8061-706
По запросу
46
Bumper, Rear - 162" - Black art. 2707-596
По запросу
47
Болт Arctic Cat art. 8476-620
По запросу
48
Гайка Arctic Cat art. 8427-602
от 116 ₽
49
Saddlebag, Rear art. 7606-419
По запросу
50
Pad, Fuel Tank - Right art. 6606-814
По запросу
50
Pad, Fuel Tank - Left art. 6606-815
По запросу
51
Pad, Tank art. 6606-877
По запросу
52
Decal, Tunnel - "162" - Right art. 4621-126
По запросу
52
Decal, Tunnel - "162" - Left art. 4621-127
По запросу
53
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
