модель 2017 года
- Модель M 9000
- Код модели M 9000 KING CAT 162 ORANGE (S2017M9XKCUSO)

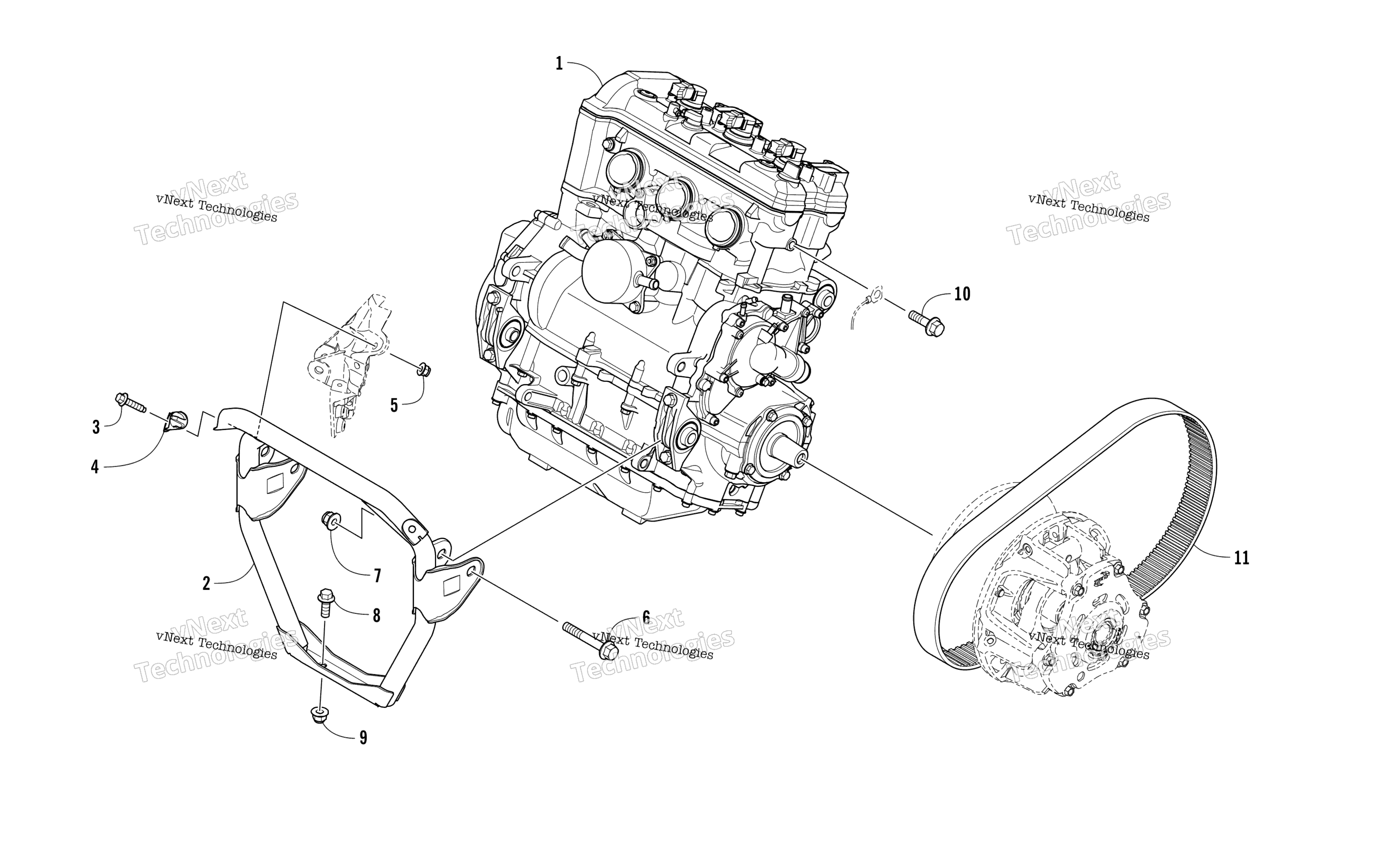

Схема двигателя And Related Parts для M 9000 KING CAT 162 ORANGE (S2017M9XKCUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, 998T art. 0662-615
По запросу
2
Bracket, Engine Mounting - Front art. 0708-694
По запросу
3
Screw, Cap art. 8408-830
По запросу
4
Insert art. 1607-002
По запросу
5
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
6
Screw, Cap art. 8415-275
По запросу
7
Гайка Arctic Cat art. 8427-202
от 221 ₽
8
SCREW,CAP-HFH M10X1.25X25 CL8.8 Z&Y art. 8408-025
По запросу
9
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
10
Screw, Cap art. 0923-018
По запросу
11
Belt, Drive art. 0627-112
По запросу
Другие схемы модели
Двигатель And Related Parts
