модель 2017 года
- Модель M 9000
- Код модели M 9000 KING CAT 162 ORANGE (S2017M9XKCUSO)

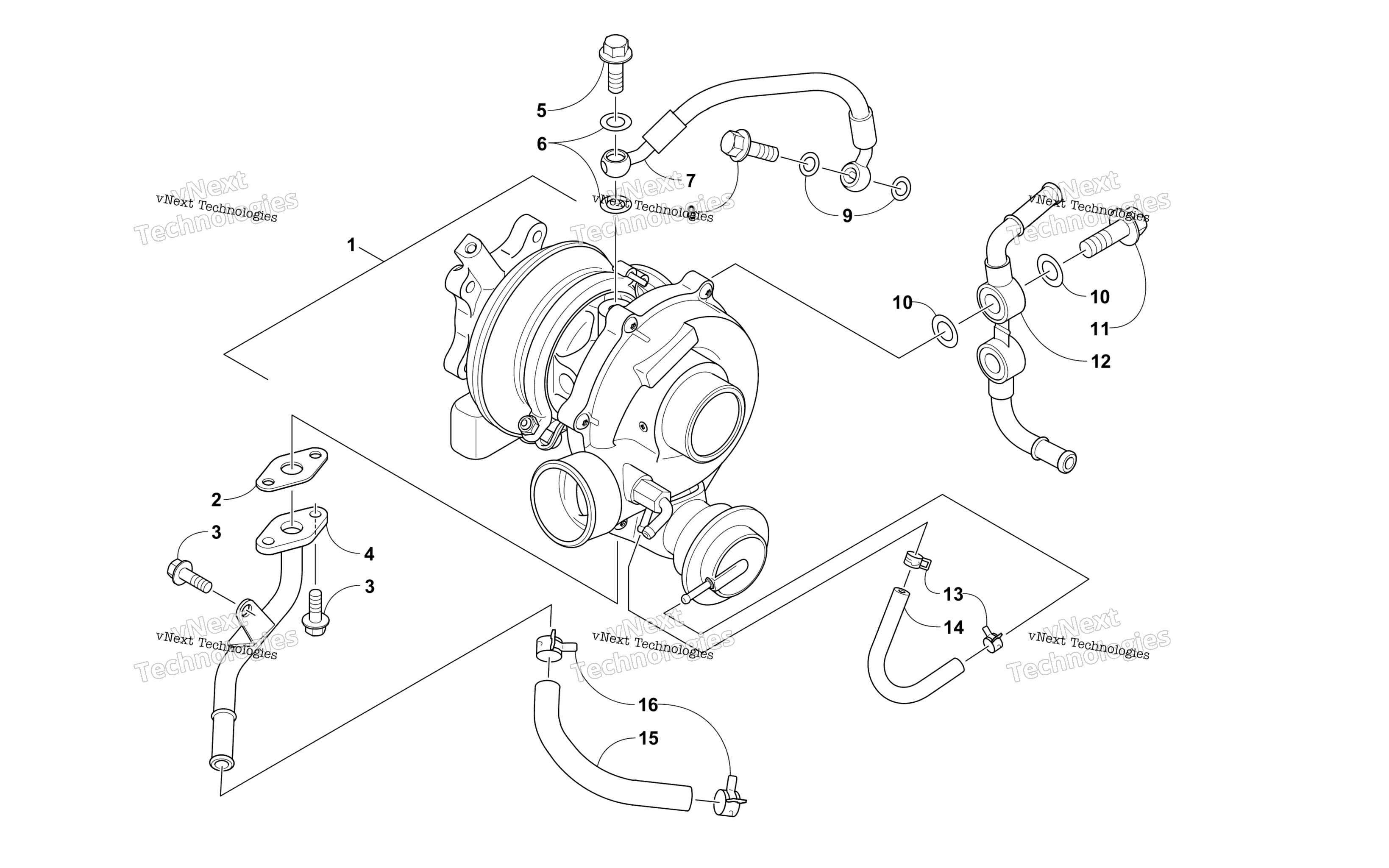

Схема Turbocharger узла для M 9000 KING CAT 162 ORANGE (S2017M9XKCUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Turbocharger - Assembly (inc. 13-14) art. 3021-932
По запросу
2
Gasket art. 3020-391
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 1 шт.
3
Bolt, Flange art. 3020-392
По запросу
4
Connector, Oil art. 3020-390
По запросу
5
Bolt, Union art. 3020-413
По запросу
6
Gasket art. 3020-411
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 2 шт.
7
Hose, Oil art. 3020-404
По запросу
8
Bolt, Union art. 3020-606
По запросу
9
GASKET art. 3020-181
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 2 шт.
10
Gasket art. 3020-389
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 4 шт.
11
Bolt, Union art. 3020-388
По запросу
12
Joint, Hose art. 3020-387
По запросу
13
Clip art. 3020-608
По запросу
14
Hose, Turbocharger art. 3020-607
По запросу
15
Hose,Turbo Oil Return art. 0610-128
По запросу
16
Clamp, Hose art. 1623-285
По запросу
