модель 2017 года
- Модель XF 9000
- Код модели XF 9000 HIGH COUNTRY LTD 153 2.2 BLACK (S2017X9XHIUSB)

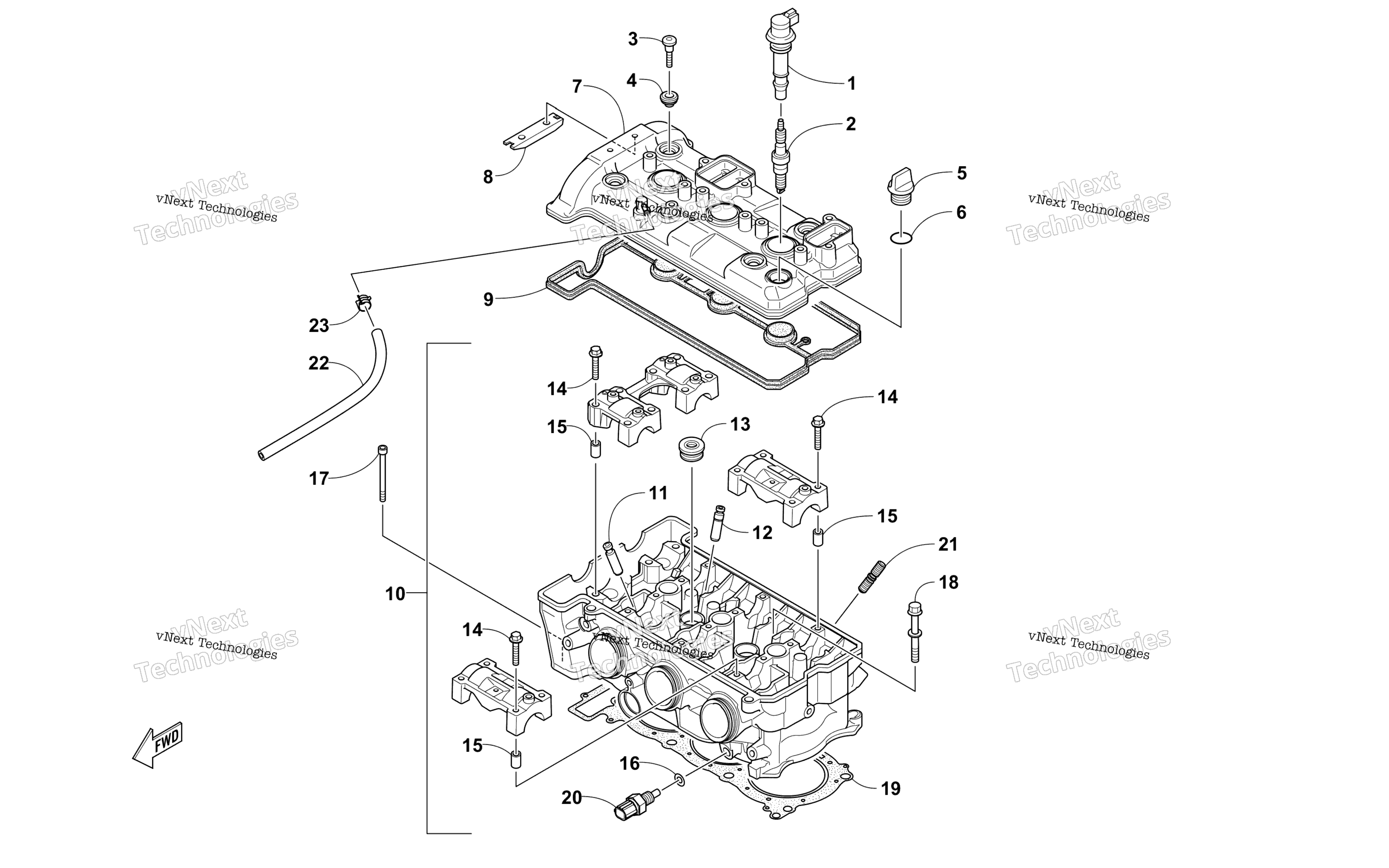

Схема цилиндра Head Assembly для XF 9000 HIGH COUNTRY LTD 153 2.2 BLACK (S2017X9XHIUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Coil, Ignition art. 3020-168
от 7 338 ₽
2
Spark Plug (NGK CR8E) art. 0217-705
от 1 040 ₽
3
SCREW,SHOULDER-TPH art. 3020-169
По запросу
4
GROMMET art. 3020-170
По запросу
5
PLUG art. 3020-171
По запросу
6
O-RING art. 3020-172
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 1 шт.
7
Cover, Cylinder Head art. 3020-568
По запросу
8
GUIDE,CHAIN art. 3020-174
По запросу
9
GASKET,CYLINDER COVER art. 3020-420
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 1 шт.
10
Head, Cylinder - Assembly (inc. 11-15) art. 3020-563
По запросу
11
GUIDE, VALVE - INTAKE art. 3020-177
По запросу
12
GUIDE, VALVE - EXHAUST art. 3020-178
По запросу
13
PLUG art. 3020-142
По запросу
14
SCREW,CAP-HFH art. 3020-179
По запросу
15
PIN, DOWEL art. 3020-180
По запросу
16
Gasket art. 3020-566
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 1 шт.
17
SCREW,CAP-HSH art. 3020-183
По запросу
18
Screw, Cap art. 3020-567
По запросу
19
Gasket, Cylinder Head art. 3020-569
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 1 шт.
20
Unit, Thermo art. 3020-565
По запросу
21
Bolt, Stud (M9 Stud) art. 3020-564
По запросу
22
Шланг топливный Arctic Cat art. 0410-143
от 20 832 ₽
23
Clamp, Hose art. 1623-966
По запросу
