модель 2017 года
- Модель XF 9000
- Код модели XF 9000 HIGH COUNTRY LTD 153 2.2 BLACK (S2017X9XHIUSB)

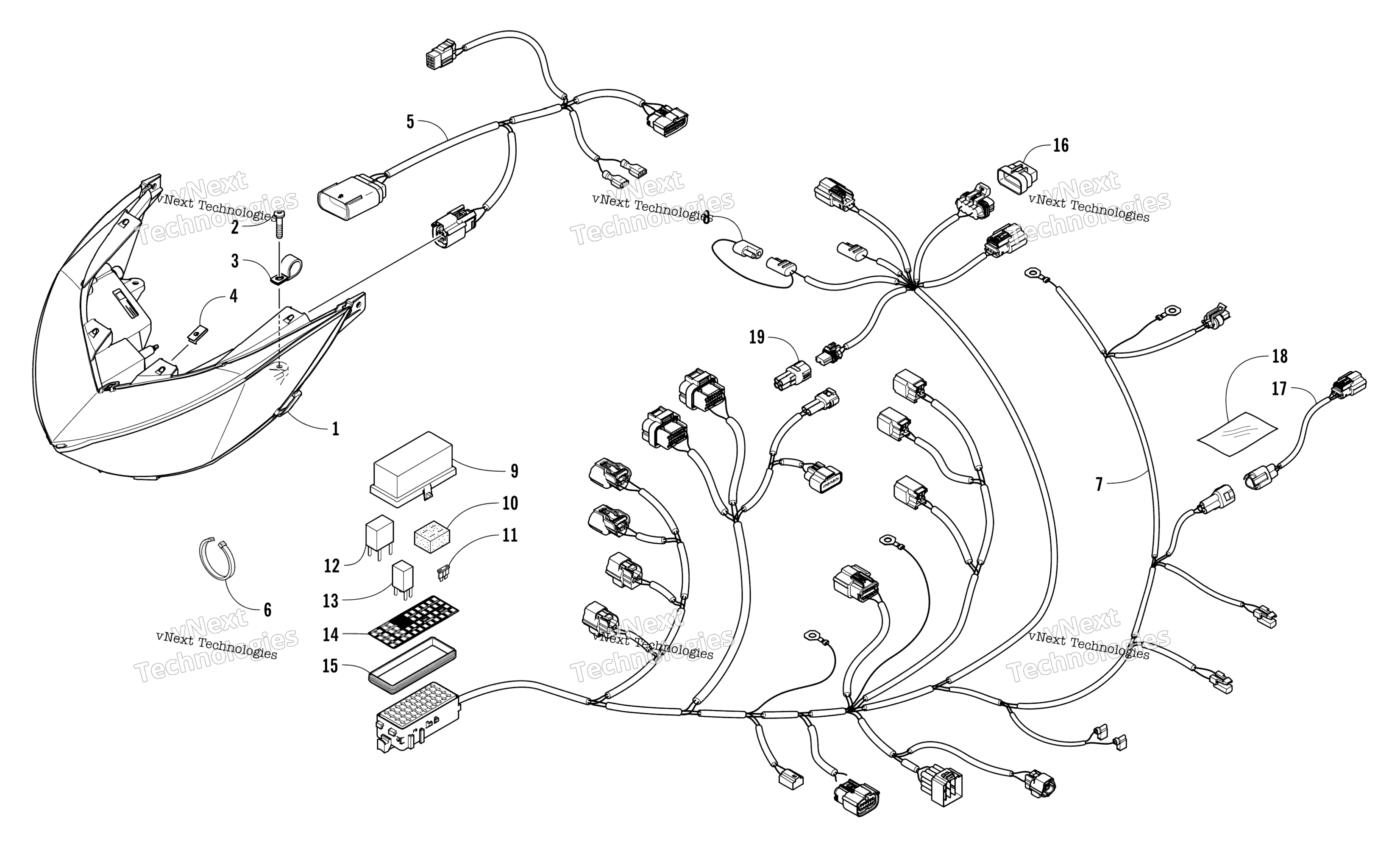

Схема фары And Wiring Assemblies для XF 9000 HIGH COUNTRY LTD 153 2.2 BLACK (S2017X9XHIUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Headlight, LED - Assembly art. 0609-959
По запросу
2
Screw, Self-Tapping art. 1623-915
По запросу
3
Clamp, Routing art. 1623-675
По запросу
4
Clip, U-Nut art. 0423-031
По запросу
5
Harness, Hood art. 1686-771
По запросу
6
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
6
Зажим Arctic Cat art. 0123-788
По запросу
6
Tie, Cable - 4 in. art. 0123-811
По запросу
7
Harness, Main (inc. 8-16) art. 1686-806
По запросу
8
Tether, Accessory Cover art. 0486-164
По запросу
9
Cover, Fuse Block art. 0430-085
По запросу
10
Holder, Fuse art. 0430-037
По запросу
11
Fuse - 30 Amp art. 0430-030
По запросу
11
FUSE,MINI-25A art. 0430-099
По запросу
11
Fuse - 15 Amp art. 0430-031
По запросу
11
FUSE,MINI-20A art. 0430-098
По запросу
12
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
13
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
14
Decal, Fuse Block art. 2621-912
По запросу
15
Seal art. 0430-086
По запросу
16
Cover, Diagnostics Connector art. 0430-103
По запросу
17
Harness, Extension - Taillight art. 1686-692
По запросу
18
Foil, Protective art. 0619-206
По запросу
19
Cover, Diagnostics Connector art. 0630-364
По запросу
