модель 2017 года
- Модель XF 9000
- Код модели XF 9000 HIGH COUNTRY LTD 153 2.2 BLACK (S2017X9XHIUSB)

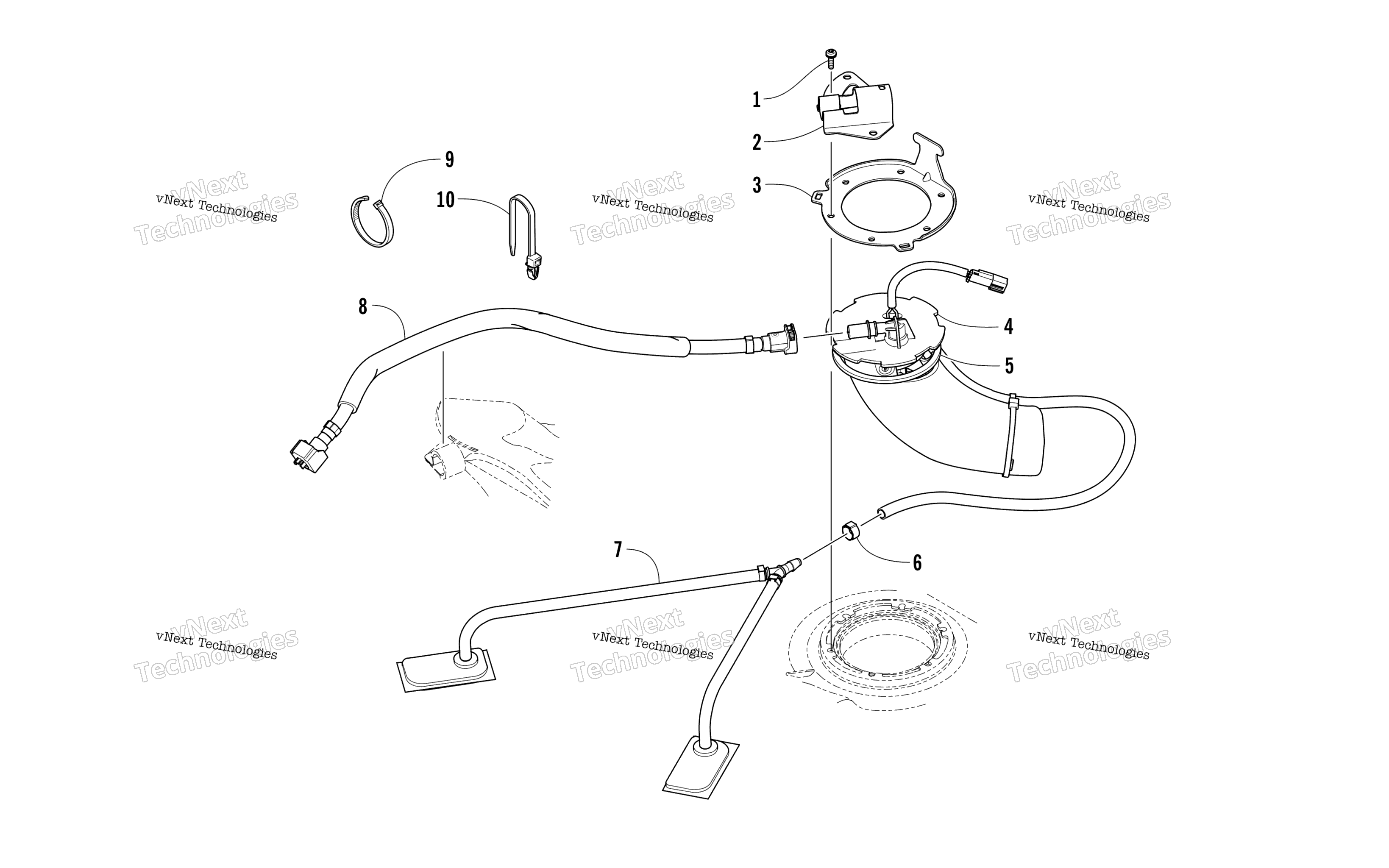

Схема топливной системы Pump Assembly для XF 9000 HIGH COUNTRY LTD 153 2.2 BLACK (S2017X9XHIUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Self-Tapping art. 0423-898
По запросу
2
Protector, Fuel Pump art. 2670-467
По запросу
3
Plate, Retaining - Fuel Pump art. 2670-395
По запросу
4
Pump, Fuel - Assembly art. 2670-560
от 7 960 ₽
5
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
6
Clamp, Hose art. 1623-655
По запросу
7
Pickup, Fuel - Assembly art. 2670-278
от 8 225 ₽
8
Fuel Line - Assembly art. 1770-140
По запросу
9
Зажим Arctic Cat art. 0123-788
По запросу
10
Tie, Cable - Push Mount art. 0623-677
По запросу
