модель 2017 года
- Модель XF 9000
- Код модели XF 9000 HIGH COUNTRY LTD 153 2.2 BLACK (S2017X9XHIUSB)

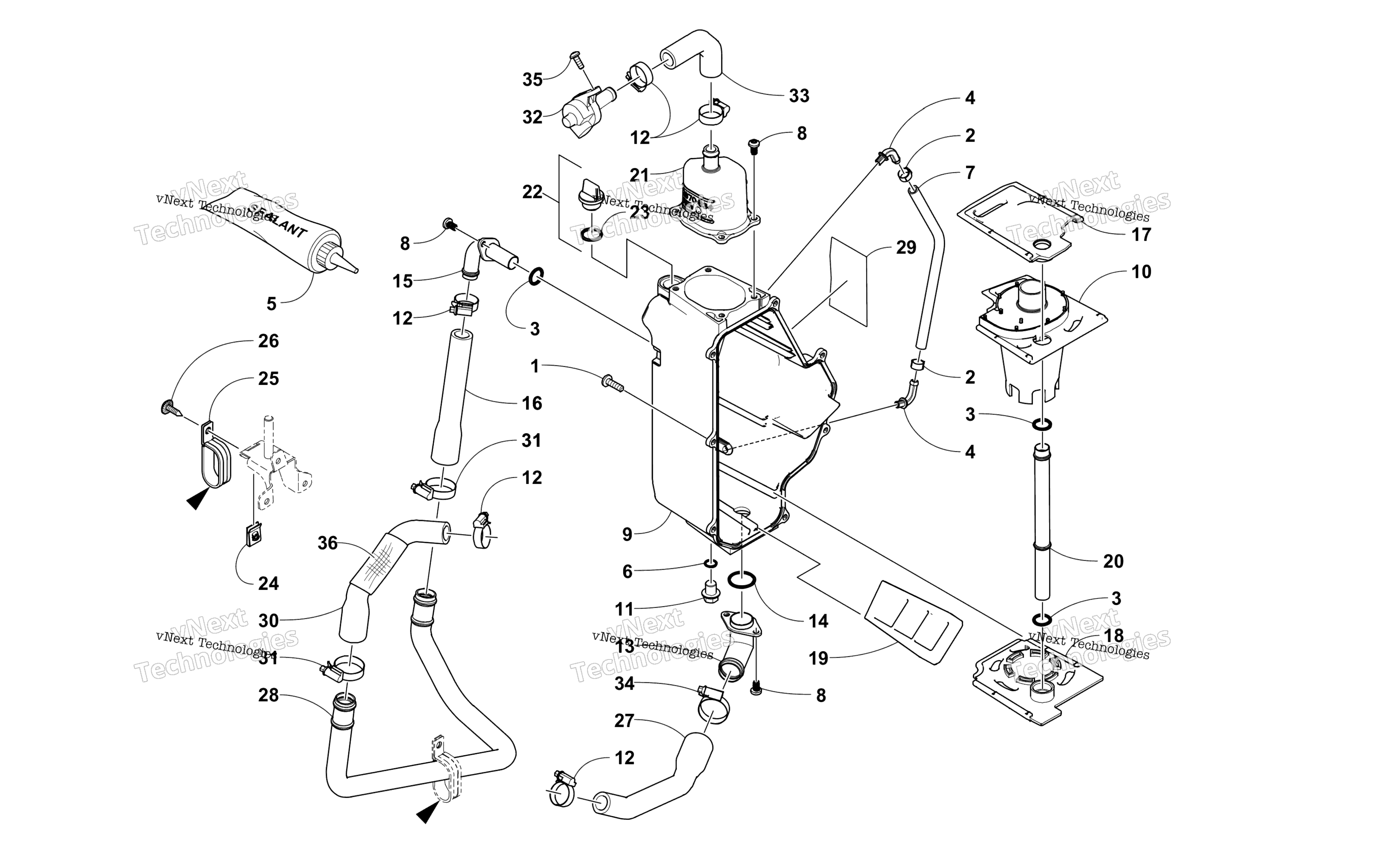

Схема масляный Tank Assembly для XF 9000 HIGH COUNTRY LTD 153 2.2 BLACK (S2017X9XHIUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Machine art. 1623-814
По запросу
2
CLAMP,HOSE-10.8 MM TO 13.3 MM art. 0610-415
По запросу
3
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
4
Fitting, 90 Deg art. 0913-004
По запросу
5
Sealant - 70 ml art. 1048-063
По запросу
6
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
7
Hose - Clear - 25 ft art. 0610-968
По запросу
8
Screw, Self-Tapping M6X2.0X12 art. 1623-969
По запросу
9
Tank, Oil art. 1770-144
По запросу
10
Baffle, Mid-Cone - Assembly art. 1770-188
По запросу
11
Plug art. 2602-099
По запросу
12
CLAMP,HOSE-16/25 (NORMA) art. 2623-152
По запросу
13
Fitting, Oil Supply - Engine art. 2670-220
По запросу
14
O-Ring art. 2670-290
По запросу
15
Fitting, Oil Tank Return art. 2670-523
По запросу
16
Hose, Oil art. 2670-526
По запросу
17
Baffle, Oil Tank - Upper art. 2670-527
По запросу
18
Baffle, Oil Tank - Lower art. 2670-528
По запросу
19
Baffle, Oil Tank - Screen art. 2670-531
По запросу
20
Tube - Oil Tank art. 2670-532
По запросу
21
Breather, Oil Tank art. 2670-534
По запросу
22
Cap, Oil Tank (inc. 23) art. 2670-535
По запросу
23
O-Ring, Oil Cap art. 2670-536
По запросу
24
Nut, U art. 1623-939
По запросу
25
Clamp, Routing art. 2623-181
По запросу
26
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
27
Tube, Oil Feed art. 2670-525
По запросу
28
Tube, Oil Return art. 2670-497
По запросу
29
Decal, Oil Level art. 3621-576
По запросу
30
Hose, Oil Engine Outlet - Return Tube art. 1610-005
По запросу
31
Clamp, Hose,20-32MM art. 2623-038
По запросу
32
Valve art. 3021-832
По запросу
33
Hose, Breather art. 2670-539
По запросу
34
Clamp, Hose art. 2623-088
По запросу
35
Винт Arctic Cat art. 8468-616
от 116 ₽
36
Loom art. 1610-035
По запросу
