модель 2017 года
- Модель ZR 4000
- Код модели ZR 4000 LXR 129 BLACK (S2017ZRCEFUSB)

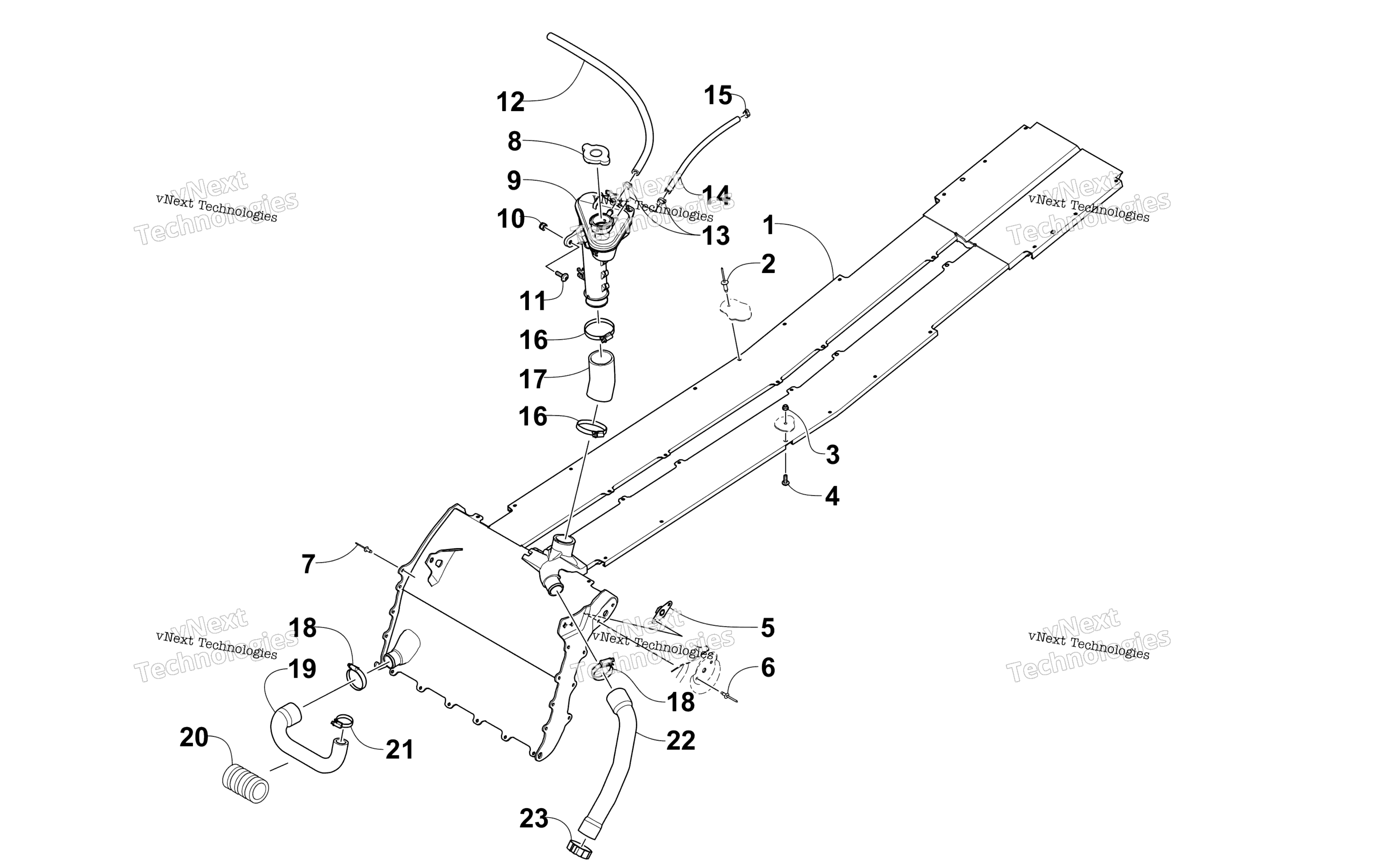

Схема системы охлаждения Assembly для ZR 4000 LXR 129 BLACK (S2017ZRCEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat art. 0713-114
По запросу
2
Rivet art. 8060-682
По запросу
3
Nut, Lock art. 8422-502
По запросу
4
Screw, Machine art. 8476-516
По запросу
5
Plate, Retaining art. 0608-631
По запросу
6
Rivet - Zinc art. 8060-688
По запросу
7
Заклепка Arctic Cat art. 8060-686
от 116 ₽
8
Cap art. 2606-284
По запросу
9
Tank, Coolant art. 0613-135
По запросу
10
Nut art. 8422-602
По запросу
11
Screw, Machine art. 8476-625
от 160 ₽
12
Трубка зеленая Arctic Cat art. 0610-692
По запросу
12
Hose - Green - 100 ft art. 0610-693
По запросу
13
Clamp, Hose art. 1623-655
По запросу
14
Hose - 25 ft art. 0610-538
По запросу
15
Clamp, Hose art. 1623-619
По запросу
16
Clamp, Hose art. 0423-317
По запросу
17
Hose, Coolant - Filler Neck/Heat Exchanger art. 0610-936
По запросу
18
Clamp, Hose art. 2623-088
По запросу
19
Hose, Coolant - Engine/Front Heat Exchanger art. 0613-063
По запросу
20
Conduit, Flexible - 4 in. art. 0619-619
По запросу
21
Clamp, Hose,20-32MM art. 2623-038
По запросу
22
Hose, Coolant - Tank/Engine art. 0613-193
По запросу
23
Хомут пружинный Arctic Cat art. 1623-287
По запросу
