модель 2017 года
- Модель ZR 4000
- Код модели ZR 4000 LXR 129 BLACK (S2017ZRCEFUSB)

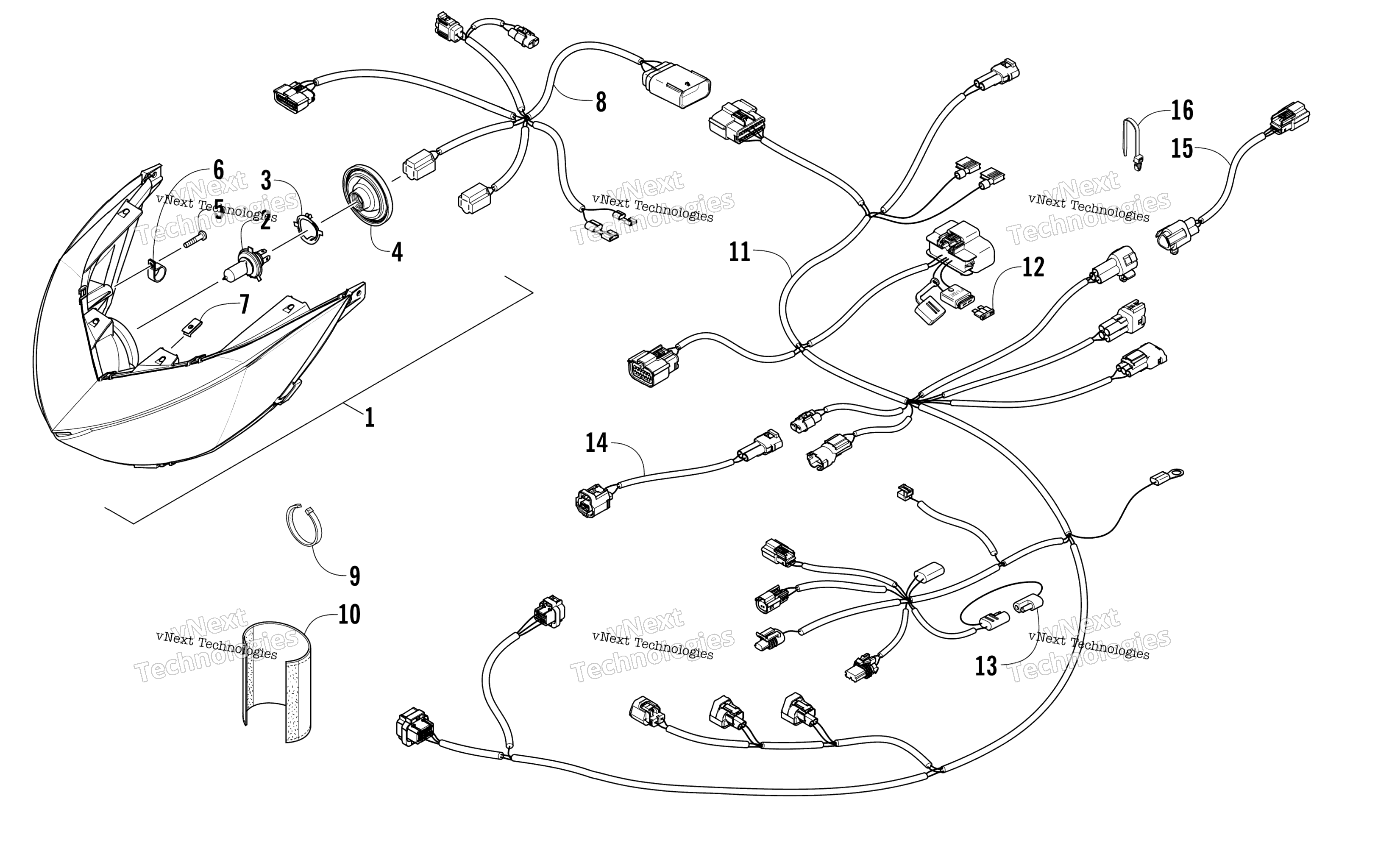

Схема фары And Wiring Assemblies для ZR 4000 LXR 129 BLACK (S2017ZRCEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Headlight Assembly (inc. 2-4) art. 0609-967
По запросу
2
Лампочка H4 Arctic Cat art. 0609-956
от 1 701 ₽
3
Retainer,H/L art. 0409-097
По запросу
4
Boot art. 0609-919
По запросу
5
Screw, Self-Tapping art. 1623-915
По запросу
6
Clamp, Routing art. 1623-675
По запросу
7
Clip, U-Nut art. 0423-031
По запросу
8
Harness, Hood art. 1686-748
По запросу
9
Зажим Arctic Cat art. 0123-788
По запросу
9
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
9
Tie, Cable - 4 in. art. 0123-811
По запросу
10
Wrap, Harness art. 5706-138
По запросу
11
Harness, Main (inc. 12-13) art. 1686-747
По запросу
12
Fuse - 15 Amp art. 0630-024
По запросу
13
Tether, Accessory Cover art. 0486-164
По запросу
14
Harness, Adapter - Engine Coolant Temperature Sensor art. 1686-173
По запросу
15
Harness, Extension - Taillight art. 1686-684
По запросу
16
Tie, Cable - Push Mount art. 0623-677
По запросу
Другие схемы модели
Фара And Wiring Assemblies
