модель 2017 года
- Модель ZR 4000
- Код модели ZR 4000 LXR 129 BLACK (S2017ZRCEFUSB)

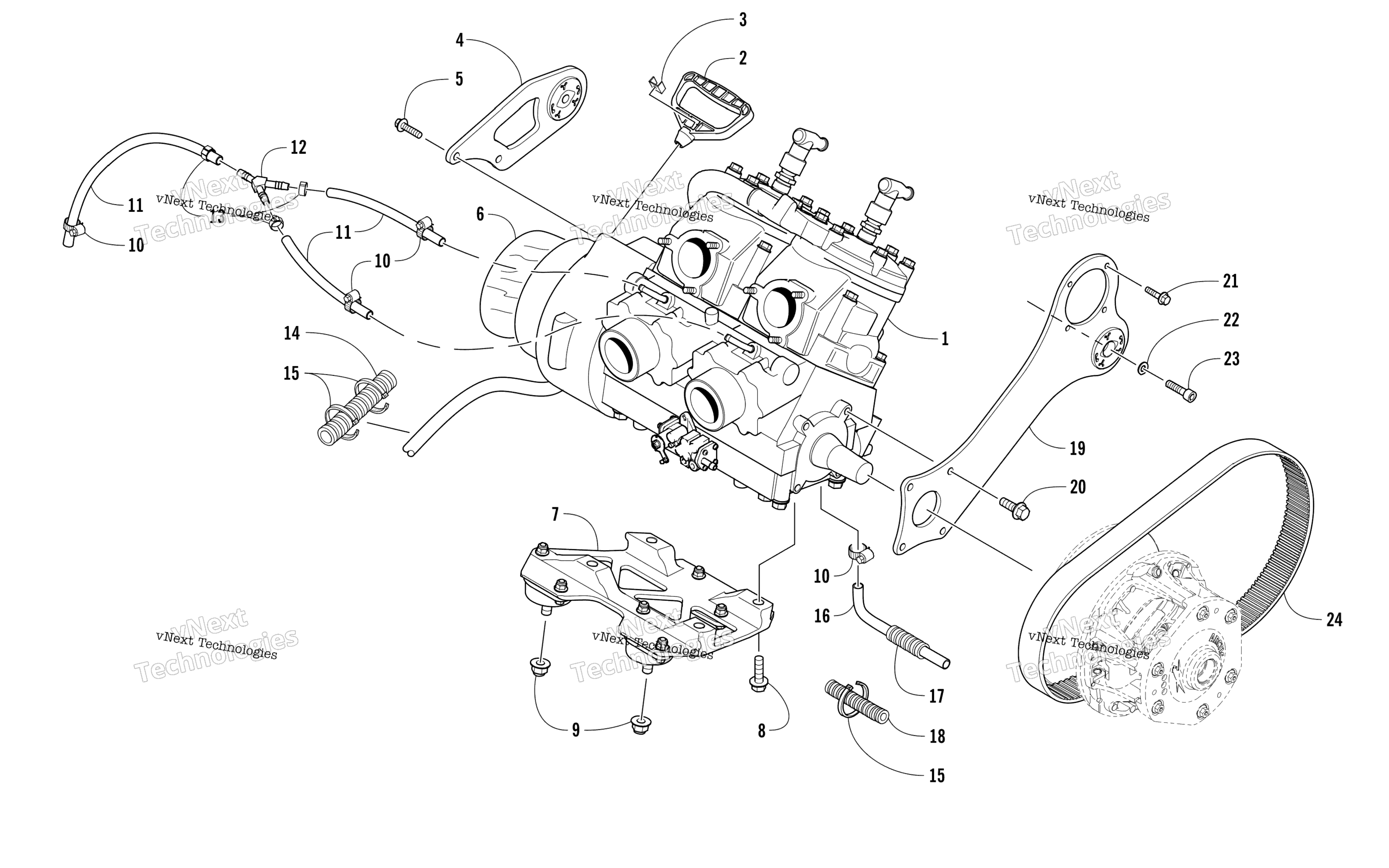

Схема двигателя And Related Parts для ZR 4000 LXR 129 BLACK (S2017ZRCEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, AX50L9 w/o EFI Components art. 0762-582
По запросу
2
Handle, Recoil art. 0636-363
По запросу
3
Cap, Recoil Handle art. 0606-885
По запросу
4
Plate, Mounting art. 0708-632
По запросу
5
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
6
Foil, Protective art. 1670-328
По запросу
7
Mount, Engine art. 0708-665
По запросу
8
Screw, Cap art. 8413-046
По запросу
9
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
10
Clamp, Hose art. 0623-373
По запросу
11
Hose, Water-10 FT {0619-124} art. 0610-076
По запросу
12
Y-Fitting art. 1670-596
По запросу
13
CLAMP, HOSE-14.5MM TO 17.0MM art. 0610-581
По запросу
14
Conduit (3/4 in. ID) - 6 in. art. 0619-994
По запросу
15
Зажим Arctic Cat art. 0123-788
По запросу
16
Hose, Coolant art. 0610-699
По запросу
17
Conduit, Flexible - 5 ft art. 0619-776
По запросу
18
Conduit, Flexible - 4 in. art. 0619-619
По запросу
19
Plate, Engine Mounting - PTO art. 0708-622
По запросу
20
Screw, Cap art. 8409-821
По запросу
21
Screw, Cap art. 8408-621
По запросу
22
Шайба Arctic Cat art. 8050-242
По запросу
23
Screw, Cap art. 1623-932
По запросу
24
Ремень вариатора Arcric Cat art. 0627-083
По запросу
Другие схемы модели
Двигатель And Related Parts
