модель 2017 года
- Модель ZR 4000
- Код модели ZR 4000 LXR 129 BLACK (S2017ZRCEFUSB)

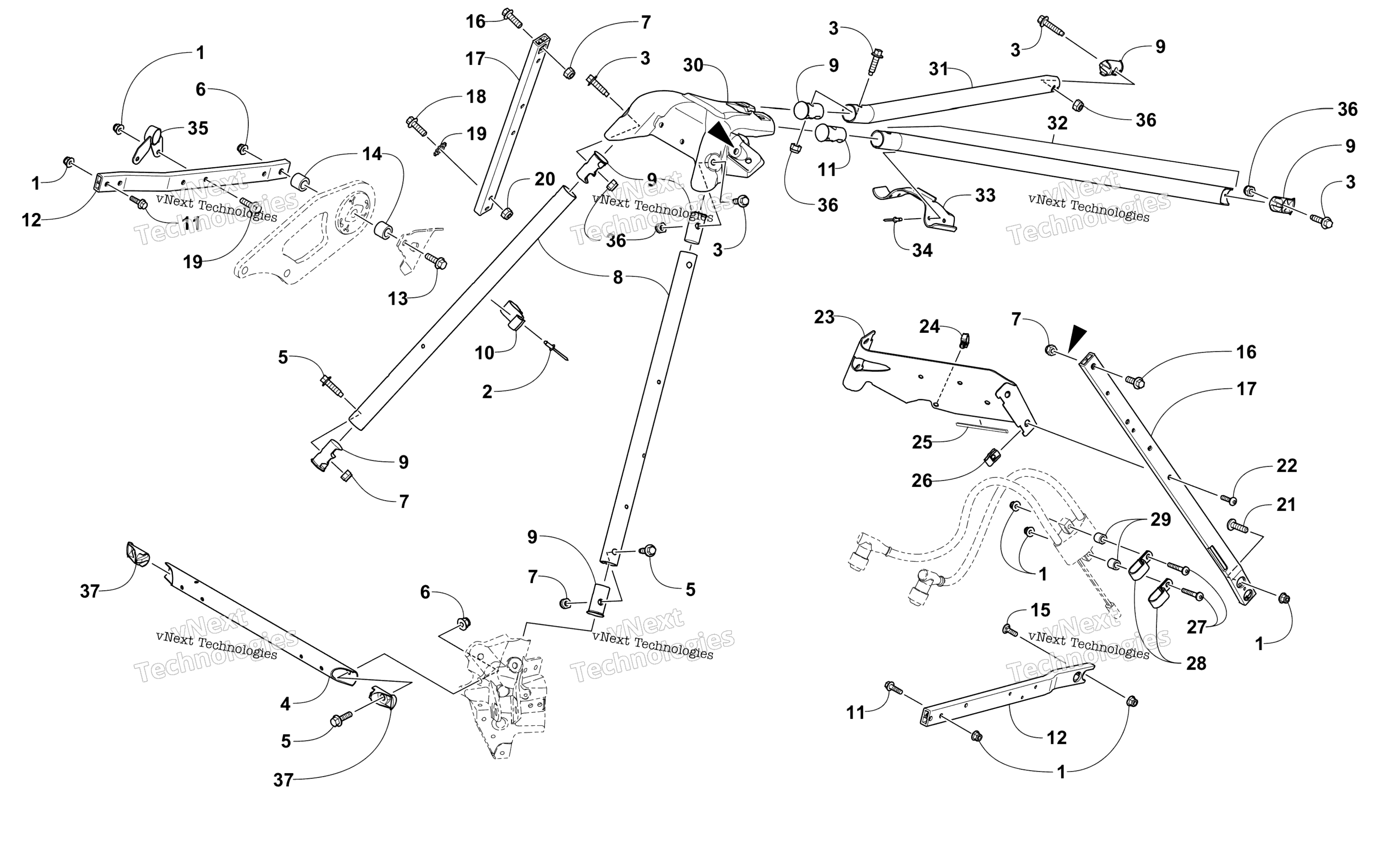

Схема рулевого управления Support Assembly для ZR 4000 LXR 129 BLACK (S2017ZRCEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Arctic Cat art. 8427-602
от 116 ₽
2
Заклепка Arctic Cat art. 8060-686
от 116 ₽
3
Screw, Cap art. 1623-836
По запросу
4
Support, Shock Mount Bracket -Black art. 1707-582
По запросу
5
Screw, Cap art. 1623-982
По запросу
6
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
7
Nut, Lock art. 8422-802
По запросу
8
Spar, Front - Black art. 2707-497
По запросу
9
Insert art. 1607-680
По запросу
10
Clamp, Routing art. 1623-938
По запросу
11
Screw, Cap art. 8408-630
По запросу
12
Support, Chassis - Right art. 1607-212
По запросу
12
Support, Chassis - Left art. 1607-583
По запросу
13
Screw, Cap art. 8408-885
По запросу
14
Spacer art. 0608-733
По запросу
15
Bolt, Carriage art. 1623-917
По запросу
16
Болт Arctic Cat art. 8408-820
от 110 ₽
17
Support, Side - Rear - Left art. 1607-581
По запросу
17
Support, Side - Rear - Right art. 0607-252
По запросу
18
Болт Arctic Cat art. 8408-625
от 116 ₽
19
Washer, Lock art. 8053-212
По запросу
20
Nut art. 8422-602
По запросу
21
Винт Arctic Cat art. 8476-616
По запросу
22
Screw, Machine art. 8476-626
По запросу
23
Bracket, Mounting - Coil art. 0708-636
По запросу
24
Clip, Routing art. 1623-406
По запросу
25
Trim art. 0706-371
По запросу
26
Клипса Arctic Cat art. 0423-577
от 168 ₽
27
Винт M6X1.0X40 CL8.8 BLK Arctic Cat art. 8468-640
от 221 ₽
28
Clamp, Routing art. 1623-762
По запросу
29
Spacer art. 1623-041
По запросу
30
Support, Steering art. 2707-491
По запросу
31
Spar, Rear - Right art. 2707-504
По запросу
32
Bracket, Hold-Down - Seat-Base Assy (inc. 33-34) art. 6706-034
По запросу
33
Bracket, Hold-Down - Seat-Base art. 6706-034
По запросу
34
Rivet art. 8060-482
По запросу
35
Bracket, Mounting - Upper Front art. 1712-798
По запросу
36
Nut, Lock art. 8422-002
от 882 ₽
37
Insert art. 1607-002
По запросу
