модель 2019 года
- Модель Pantera 6000
- Код модели PANTERA 6000 ES 146 BLACK (S2019PTDTOUSB)

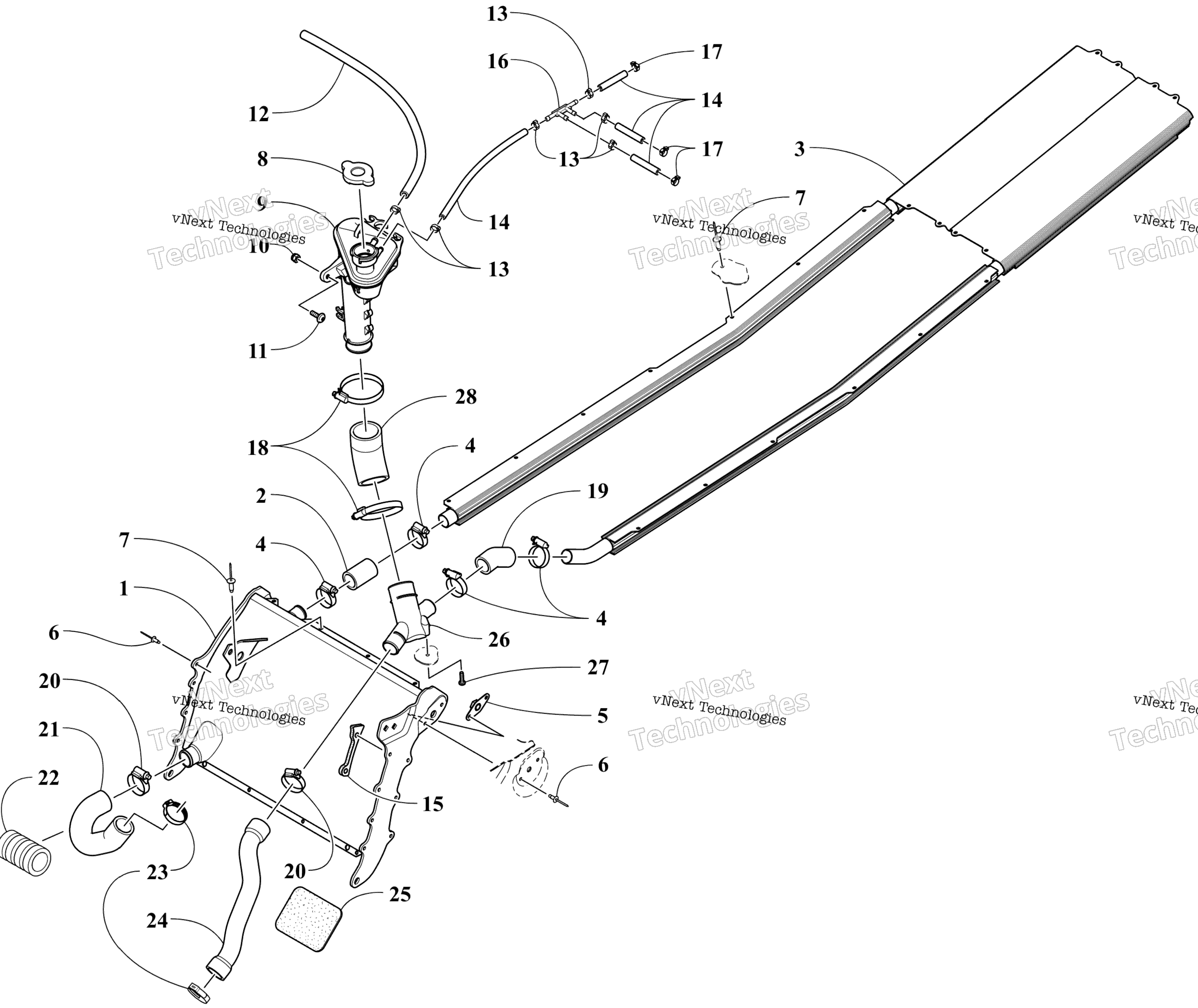

Схема системы охлаждения Assembly для PANTERA 6000 ES 146 BLACK (S2019PTDTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat art. 0713-196
По запросу
2
Hose, Coolant art. 0613-214
По запросу
3
Exchanger, Heat - Rear art. 0713-210
По запросу
4
Clamp, Hose,20-32MM art. 2623-038
По запросу
5
Plate, Retaining art. 0608-631
По запросу
6
Rivet art. 8060-708
По запросу
6
Rivet - Zinc art. 8060-688
По запросу
7
Заклепка Arctic Cat art. 8060-706
от 116 ₽
8
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
9
Tank, Coolant art. 0613-135
По запросу
10
Nut art. 8422-602
По запросу
11
Screw, Machine art. 8476-625
от 160 ₽
12
Hose - Green - 100 ft art. 0610-693
По запросу
12
Трубка зеленая Arctic Cat art. 0610-692
По запросу
13
Clamp, Hose art. 1623-655
По запросу
14
Hose - 25 ft art. 0610-538
По запросу
15
Bumper, Protector - Coolant Hose art. 0613-272
По запросу
16
Fitting, Double-T art. 0610-717
По запросу
17
Хомут Arctic Cat art. 0623-063
от 683 ₽
18
Clamp, Hose art. 0423-317
По запросу
19
Hose, Coolant - Filler Neck/Heat Exchanger art. 0613-231
По запросу
20
Clamp, Hose art. 2623-088
По запросу
21
Hose, Coolant - Engine/Heat Exchanger art. 0613-230
По запросу
22
Conduit, Flexible - 4 in. art. 0619-619
По запросу
23
Clamp, Hose art. 1623-656
По запросу
24
Hose, Coolant - Tank/Engine art. 0613-322
По запросу
25
Pad, Foam art. 0617-498
По запросу
26
Fitting art. 0613-228
По запросу
27
Винт болт сухаря ведомого вариатора Arctic Cat art. 1623-251
от 116 ₽
28
Hose, Coolant - Tank/Heat Exchanger art. 0613-229
По запросу
