модель 2019 года
- Модель Pantera 6000
- Код модели PANTERA 6000 ES 146 BLACK (S2019PTDTOUSB)

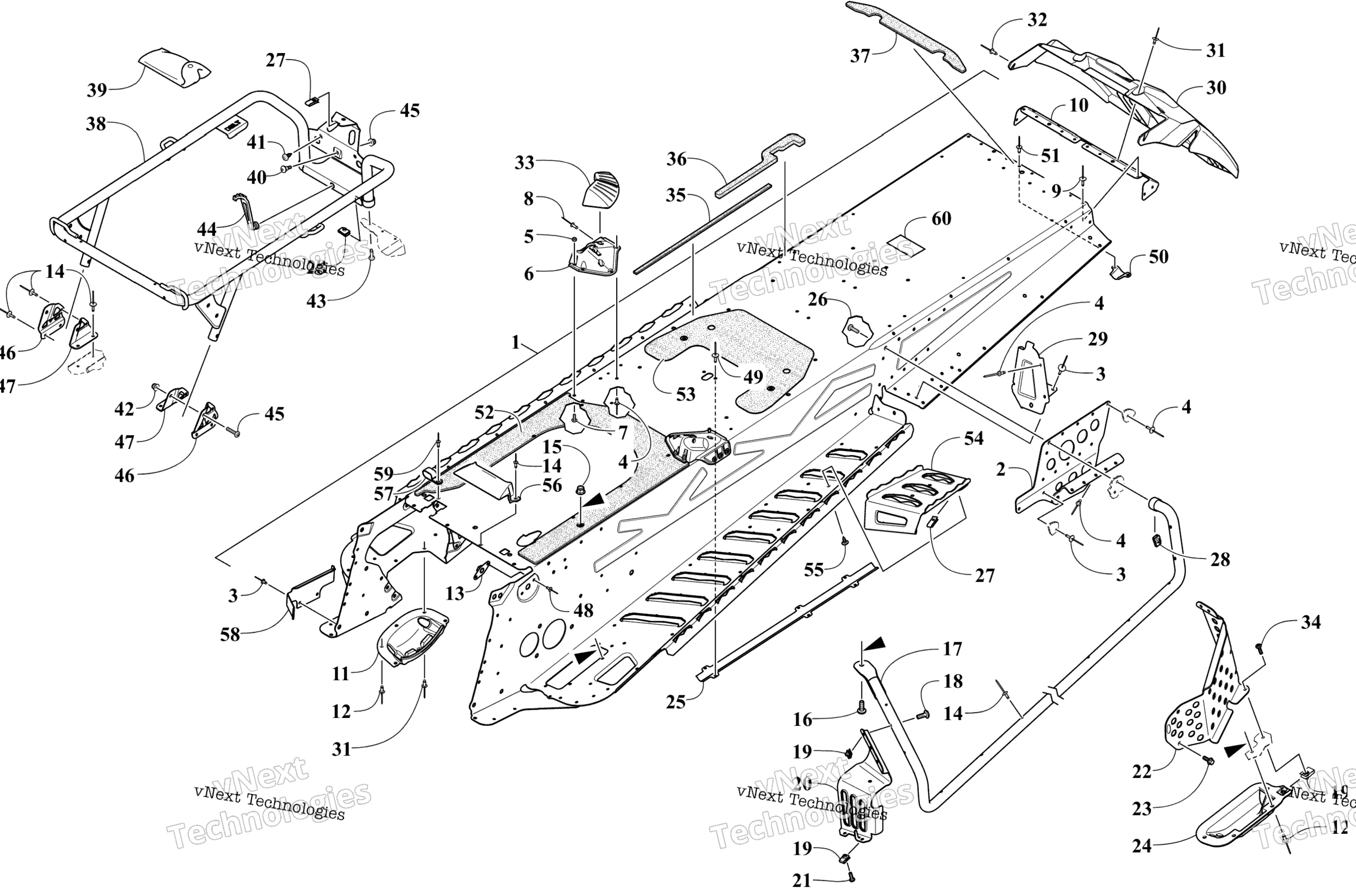

Схема Tunnel и Snowflap узла для PANTERA 6000 ES 146 BLACK (S2019PTDTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly- Black art. 2707-655
По запросу
1
Tunnel Assembly - Black (inc. 2-10, 29, and the Front Frame) art. 3707-363
По запросу
2
Bracket, Mounting - Suspension - Left - Black art. 2707-091
По запросу
2
Bracket, Mounting - Suspension - Right - Black art. 2707-090
По запросу
3
Заклепка Arctic Cat art. 8060-686
от 116 ₽
4
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 26 шт.
5
Nut, Lock art. 8422-502
По запросу
6
Bracket, Mounting - Rear Spar - Right - Black art. 1707-692
По запросу
6
Bracket, Mounting - Rear Spar - Left - Black art. 1707-693
По запросу
7
Винт Arctic Cat art. 8475-512
от 160 ₽
8
Rivet art. 1623-257
По запросу
9
Rivet art. 8060-482
По запросу
10
End Cap, Tunnel - Black art. 2707-633
По запросу
11
Protector, Chain Case art. 1607-109
По запросу
12
Заклепка Arctic Cat art. 8061-708
от 168 ₽
13
Plate, Retaining art. 0608-631
По запросу
14
Заклепка Arctic Cat art. 8060-706
от 116 ₽
15
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
16
Screw, Machine art. 8476-820
По запросу
17
Support, Footrest - Right - Black art. 2707-858
По запросу
17
Support, Footrest - Left - Black art. 2707-859
По запросу
18
Screw, Machine art. 8468-535
По запросу
19
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
20
Footrest - Left - Black art. 1707-557
По запросу
20
Footrest - Right - Black art. 1707-556
По запросу
21
Screw, Machine art. 8470-516
По запросу
22
Shield, Brake Disc - Black art. 1707-955
По запросу
23
Screw, Cap art. 8408-613
По запросу
24
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
25
Protector, Taillight Harness art. 0630-309
По запросу
26
Винт Arctic Cat art. 8477-620
от 168 ₽
27
Clip, U-Nut art. 1623-030
По запросу
28
Клипса Arctic Cat art. 0423-577
от 168 ₽
29
Close Off, Running Board - Right - Black art. 2707-636
По запросу
29
Close Off, Running Board - Left - Black art. 2707-637
По запросу
30
Snowflap art. 6606-486
По запросу
31
Rivet art. 8061-706
По запросу
32
Rivet art. 8061-506
По запросу
33
Support, Gas Tank - Left art. 6606-665
По запросу
33
Support, Gas Tank - Right art. 6606-664
По запросу
34
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
35
Foam, Side Panel art. 0617-743
По запросу
36
Foam, Rack - Left art. 0617-749
По запросу
36
Foam, Rack - Right art. 0617-748
По запросу
37
Foam, Fascia - Rear art. 0617-744
По запросу
38
Rack, Rear - Black art. 5706-635
По запросу
39
Kit, Tool art. 0744-087
По запросу
40
Болт Arctic Cat art. 0423-356
от 168 ₽
41
Болт 1/4-20X5/8 Arctic Cat art. 1623-959
По запросу
42
Гайка Arctic Cat art. 8427-602
от 116 ₽
43
Screw, Machine art. 2623-059
По запросу
44
Strap, Hold Down art. 6606-392
По запросу
45
Screw, Machine art. 8468-635
По запросу
46
Bracket, Mounting - Rack - Outer - Right - Black art. 5706-450
По запросу
46
Bracket, Mounting - Rack - Outer - Left - Black art. 5706-451
По запросу
47
Bracket, Mounting - Rack - Inner - Right - Black art. 5706-448
По запросу
47
Bracket, Mounting - Rack - Inner - Left - Black art. 5706-449
По запросу
48
Rivet - Zinc art. 8060-688
По запросу
49
Rivet - Black art. 8060-702
По запросу
50
Protector, Taillight Harness art. 0630-292
По запросу
51
Клепка Arctic Cat art. 8060-504
от 116 ₽
52
Seal, Foam art. 0617-781
По запросу
53
Pad, Fuel Tank art. 7606-436
По запросу
54
Footrest, Passenger - Right - Black art. 1707-878
По запросу
54
Footrest, Passenger - Left - Black art. 1707-879
По запросу
55
Screw, Self-Tapping art. 2623-166
По запросу
56
Protector, Harness art. 0630-353
По запросу
57
Clamp, Routing art. 1623-762
По запросу
58
Bracket, Routing - Oil Line art. 0608-705
По запросу
59
Rivet art. 8061-686
По запросу
60
Decal, Towing Capacity art. 3621-900
По запросу
