модель 2019 года
- Модель Pantera 6000
- Код модели PANTERA 6000 ES 146 BLACK (S2019PTDTOUSB)

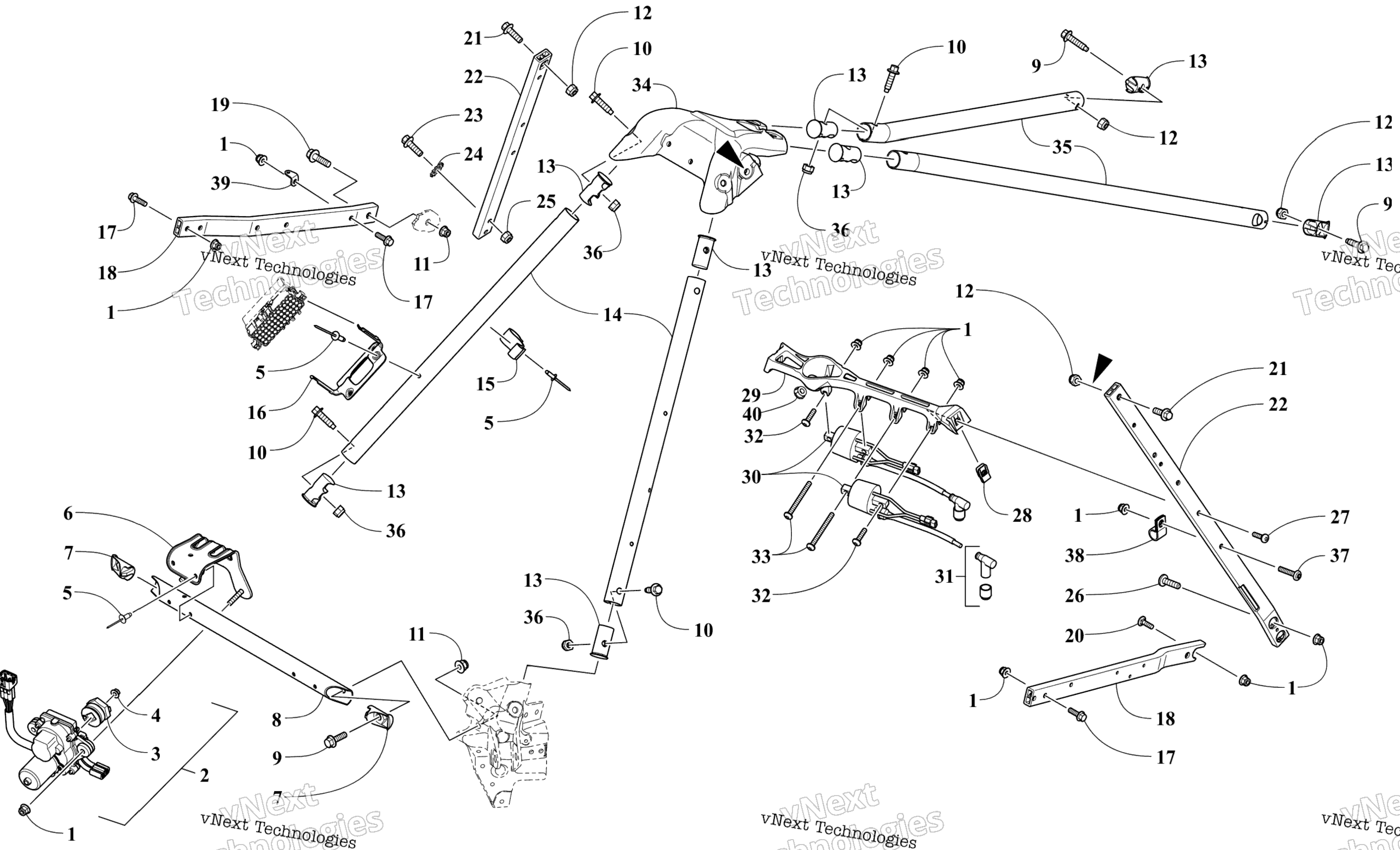

Схема рулевого управления Support Assembly для PANTERA 6000 ES 146 BLACK (S2019PTDTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Arctic Cat art. 8427-602
от 116 ₽
2
Servomotor (inc. 3-4) art. 0902-012
По запросу
3
Pulley, Controller art. 0902-019
По запросу
4
Nut art. 8424-501
По запросу
5
Заклепка Arctic Cat art. 8060-686
от 116 ₽
6
Bracket, Servomotor art. 0708-642
По запросу
7
Insert art. 1607-002
По запросу
8
Support, Shock Mount Bracket -Black art. 1707-582
По запросу
9
Screw, Cap art. 1623-982
По запросу
10
Screw, Cap art. 1623-836
По запросу
11
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
12
Nut, Lock art. 8422-802
По запросу
13
Insert art. 1607-680
По запросу
14
Spar, Front - Black art. 2707-497
По запросу
15
Clamp, Routing art. 1623-938
По запросу
16
Bracket, Mounting - Fuse Block art. 0645-653
По запросу
17
Screw, Cap art. 8408-630
По запросу
18
Support, Chassis - Left art. 1607-583
По запросу
18
Support, Chassis - Right art. 0607-248
По запросу
19
Screw, Cap art. 8408-885
По запросу
20
Bolt, Carriage art. 1623-917
По запросу
21
Болт Arctic Cat art. 8408-820
от 110 ₽
22
Support, Side - Rear - Right art. 0607-252
По запросу
22
Support, Side - Rear - Left art. 1607-581
По запросу
23
Болт Arctic Cat art. 8408-625
от 116 ₽
24
Washer, Lock art. 8053-212
По запросу
25
Nut art. 8422-602
По запросу
26
Винт Arctic Cat art. 8476-616
По запросу
27
Screw, Machine art. 8476-631
По запросу
28
Клипса Arctic Cat art. 0423-577
от 168 ₽
29
Bracket, Mounting - Coil art. 0708-626
По запросу
30
Coil, Ignition - Assembly (inc. 31) art. 0902-034
По запросу
31
Cap, Spark Plug art. 3006-367
По запросу
32
Винт M6X1.0X40 CL8.8 BLK Arctic Cat art. 8468-640
от 221 ₽
33
Болт M6x1 0X50 Arctic Cat art. 8468-650
По запросу
34
Support, Steering art. 2707-850
По запросу
35
Spar, Rear - Right art. 2707-686
По запросу
35
Spar, Rear - Left art. 2707-687
По запросу
36
Nut, Lock art. 8422-002
от 882 ₽
37
Screw, Machine art. 8476-625
от 160 ₽
38
Clamp, Routing art. 2623-083
По запросу
39
Tab, Spring art. 2612-707
По запросу
40
Bushing art. 0608-695
По запросу
