модель 2019 года
- Модель Pantera 6000
- Код модели PANTERA 6000 ES 146 BLACK (S2019PTDTOUSB)

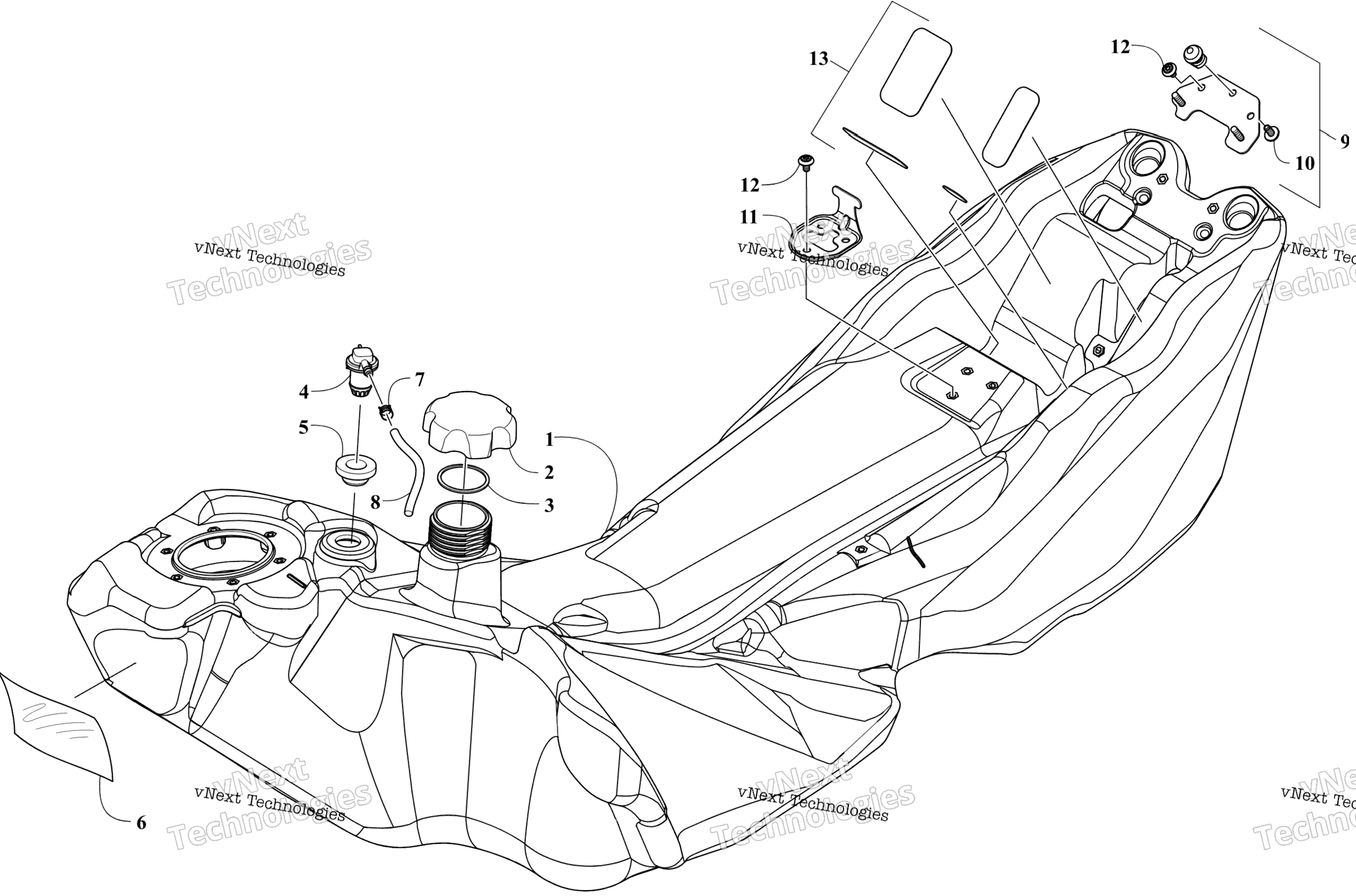

Схема узла топливного бака для PANTERA 6000 ES 146 BLACK (S2019PTDTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 2-5) art. 1770-262
По запросу
2
Cap, Gas Tank - Assembly (inc. 3) art. 2670-153
По запросу
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Valve, Check art. 2670-646
По запросу
5
Grommet art. 2670-650
По запросу
6
Foil, Protective art. 2606-573
По запросу
7
Clamp, Hose art. 1623-233
По запросу
8
Hose - 50 ft art. 6101-009
По запросу
9
Bracket, Hold-Down (inc. 10) art. 6706-392
По запросу
10
Screw, Machine art. 8476-612
По запросу
11
Bracket, Hold-Down - Front art. 2670-583
По запросу
12
Screw, Machine art. 8477-610
По запросу
13
Pad, Battery art. 0645-827
По запросу
