модель 2019 года
- Модель XF 8000
- Код модели XF 8000 HIGH COUNTRY LTD ES 141 BLACK (S2019X8HHCUSB)

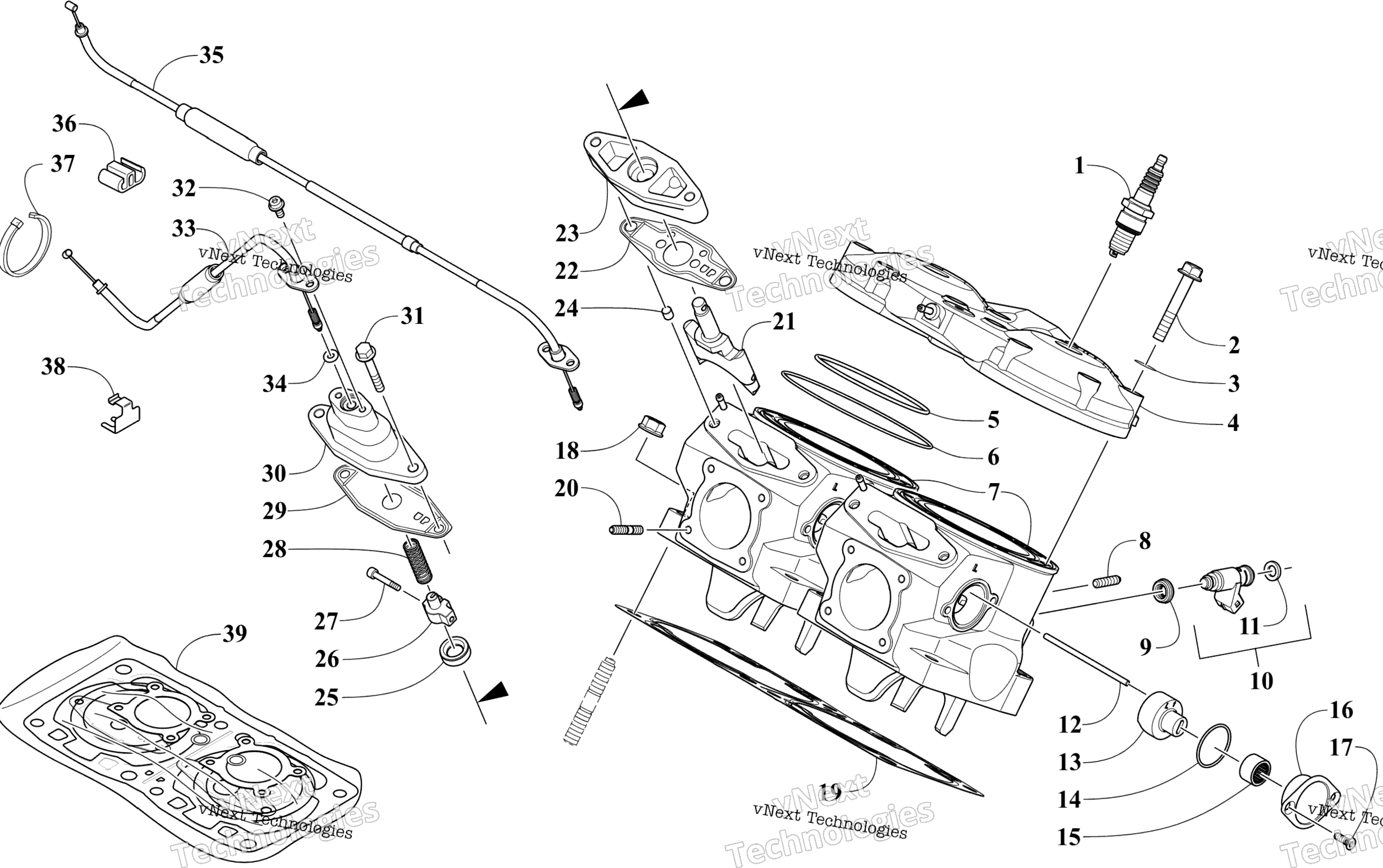

Схема цилиндра And Head Assembly для XF 8000 HIGH COUNTRY LTD ES 141 BLACK (S2019X8HHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Plug, Spark art. 0217-762
По запросу
2
Screw, Cap art. 0923-012
По запросу
3
O-Ring art. 0930-019
По запросу
4
Head, Cylinder art. 1904-004
По запросу
5
O-Ring art. 0930-041
По запросу
6
O-Ring art. 0930-033
По запросу
7
Cylinder art. 1904-003
от 20 498 ₽
8
Bolt, Stud art. 0923-046
По запросу
9
Seal, Injector art. 0930-032
По запросу
10
Injector (inc. 11) art. 0910-027
По запросу
11
O-Ring art. 0930-036
По запросу
12
Pin, Exhaust Side Valve art. 0923-044
По запросу
13
Valve, Exhaust Side - STL - Right art. 0909-032
По запросу
13
Valve, Exhaust Side - STL - Left art. 0909-033
По запросу
14
O-Ring art. 0930-043
По запросу
15
Bearing, Needle art. 0932-018
По запросу
16
Cap, Exhaust Side Valve art. 0909-010
По запросу
17
Screw, Machine art. 0923-051
По запросу
18
Nut art. 0923-029
По запросу
19
Gasket, Cylinder art. 0930-029
По запросу
20
Bolt, Stud art. 0923-053
По запросу
21
Valve, Exhaust art. 0909-031
По запросу
22
Gasket, Exhaust Valve Case art. 0930-022
от 1 675 ₽
23
Plate, Exhaust Valve (inc. 24-25) art. 1909-001
По запросу
24
Втулка Arctic Cat art. 0829-062
По запросу
25
Seal, Oil art. 0930-059
от 1 675 ₽
26
Clamp, Exhaust Valve art. 0909-041
По запросу
27
Pin, Exhaust Valve art. 0923-005
По запросу
28
Spring art. 0909-020
По запросу
29
Gasket, Exhaust Valve Cover art. 0930-010
от 1 675 ₽
30
Cover, Exhaust Valve art. 0909-018
По запросу
31
Screw, Cap art. 0923-021
По запросу
32
Screw, Cap art. 0923-002
По запросу
33
Cable, Exhaust Valve - MAG art. 0909-044
По запросу
34
O-Ring art. 0930-008
от 1 675 ₽
35
Cable, Exhaust Valve - PTO art. 0909-043
По запросу
36
Clamp, Exhaust Valve Cable art. 0909-001
По запросу
37
Зажим Arctic Cat art. 0123-788
По запросу
38
Clip, Retaining art. 0909-002
По запросу
39
Gasket Set - Top End art. 7639-735
от 9 120 ₽
Аналог
Комплект прокладок верхний Arctic Cat 800 ( 7639-735 )
art. SM-09526T
9 120 ₽
Требуется 1 шт.
39
Gasket Set - Complete art. 7639-734
от 16 360 ₽
Аналог
Комплект прокладок полный Arctic Cat 800 ( 7639-734 )
art. SM-09526F
16 360 ₽
Требуется 1 шт.
