модель 2019 года
- Модель XF 8000
- Код модели XF 8000 HIGH COUNTRY LTD ES 141 BLACK (S2019X8HHCUSB)

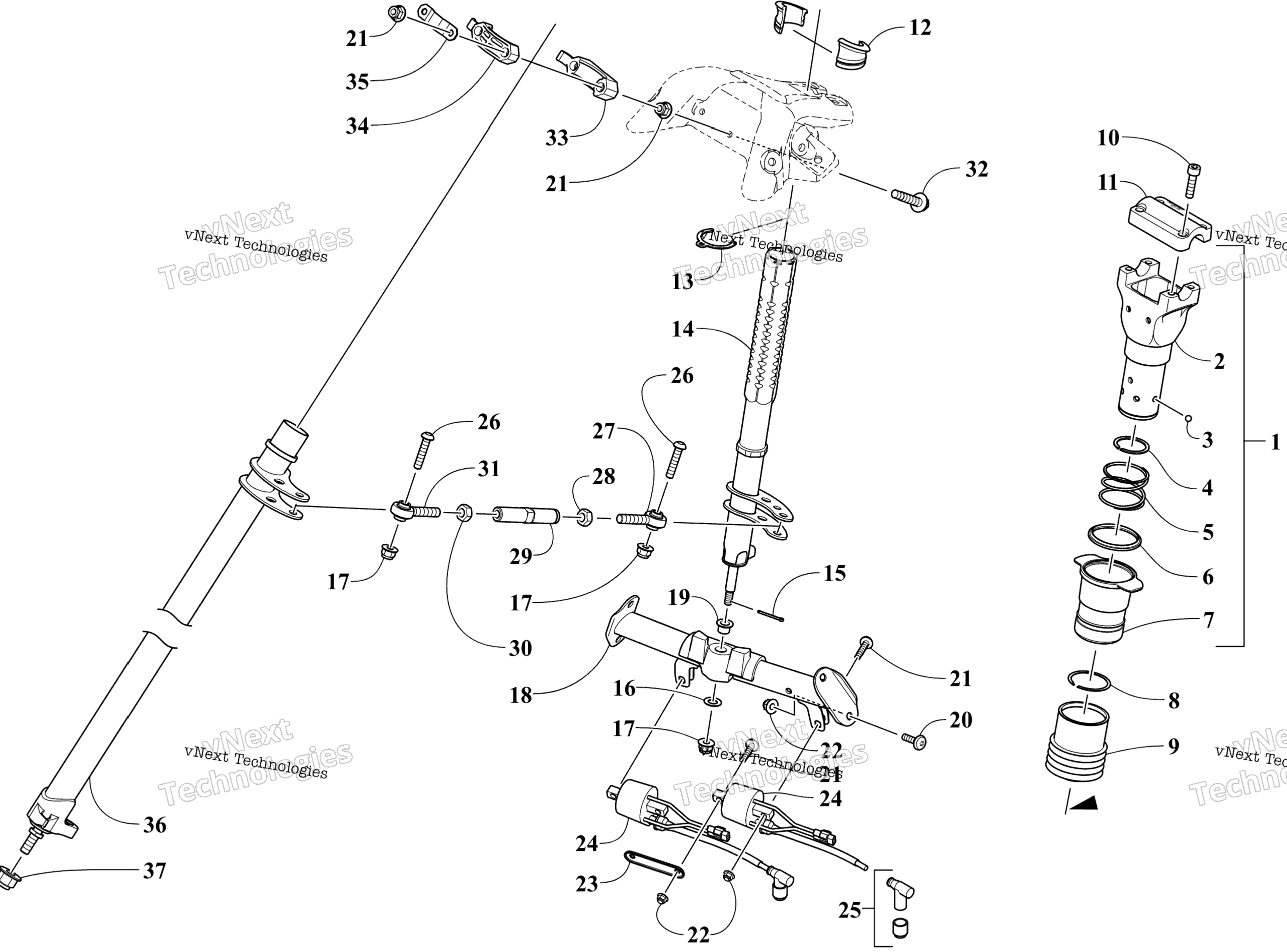

Схема рулевого управления Post Assembly для XF 8000 HIGH COUNTRY LTD ES 141 BLACK (S2019X8HHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Block, Adjusting - Assembly (inc. 2-7) art. 1705-512
По запросу
2
Block, Adjusting art. 1605-162
По запросу
3
Bearing, Ball art. 0605-714
По запросу
4
Ring, Retaining art. 1623-506
По запросу
5
Spring, Compression art. 0605-715
По запросу
6
Сальник рулевого вала Arctic Cat art. 0605-852
По запросу
7
Collar, Slide art. 1705-283
По запросу
8
Ring, Retaining art. 1623-507
По запросу
9
Sleeve, Protective art. 0605-992
По запросу
10
Screw, Machine art. 8477-830
По запросу
11
Cap, Riser Block - Black art. 1705-461
По запросу
12
Втулка рулевого вала правая Arctic Cat art. 1605-054
от 263 ₽
12
Втулка рулевого вала левая Arctic Cat art. 1605-055
По запросу
13
Ring, Retaining art. 1605-056
По запросу
14
Post, Steering - Upper art. 1705-511
По запросу
15
Pin, Cotter art. 0623-175
По запросу
16
Washer, Thrust art. 1605-067
По запросу
17
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
18
Bracket, Steering Support (inc. 19) art. 1705-397
По запросу
19
Bearing art. 1605-057
По запросу
20
Screw, Machine art. 8476-625
от 160 ₽
21
Гайка Arctic Cat art. 8427-602
от 116 ₽
22
Screw, Machine art. 8468-625
По запросу
23
Plate, Retaining art. 0608-706
По запросу
24
Coil, Ignition - Assembly art. 0902-034
По запросу
25
Cap, Spark Plug art. 3006-367
По запросу
26
Screw, Machine art. 2623-026
По запросу
27
Рулевой наконечник внутренний ( правая резьба) Arctic Cat art. 1605-032
от 1 608 ₽
28
Nut, Hex - Right-Hand Thread art. 8420-002
По запросу
29
Tube, Tie Rod art. 1605-053
По запросу
30
Nut, Hex - Left-Hand Thread art. 0423-013
По запросу
31
Ball Joint, Steering - Left-Hand Thread art. 1605-051
от 1 525 ₽
Аналог
1 525 ₽
Требуется 1 шт.
32
Screw, Machine art. 2623-079
По запросу
33
Block, Mounting - Steering Post art. 1605-128
от 2 100 ₽
Аналог
Вкладыши рулевой колонки (усиленные) Arctic Cat / Yamaha
art. SM-08752
3 935 ₽
Требуется 1 шт.
34
Block, Mounting - Steering Post - Upper art. 1605-127
от 2 100 ₽
Аналог
Вкладыши рулевой колонки (усиленные) Arctic Cat / Yamaha
art. SM-08752
3 935 ₽
Требуется 1 шт.
35
Plate, Retaining art. 0605-998
По запросу
36
Post, Steering - Lower art. 1705-524
По запросу
37
Гайка Arctic Cat art. 2623-202
По запросу
