модель 2019 года
- Модель XF 8000
- Код модели XF 8000 HIGH COUNTRY LTD ES 141 BLACK (S2019X8HHCUSB)

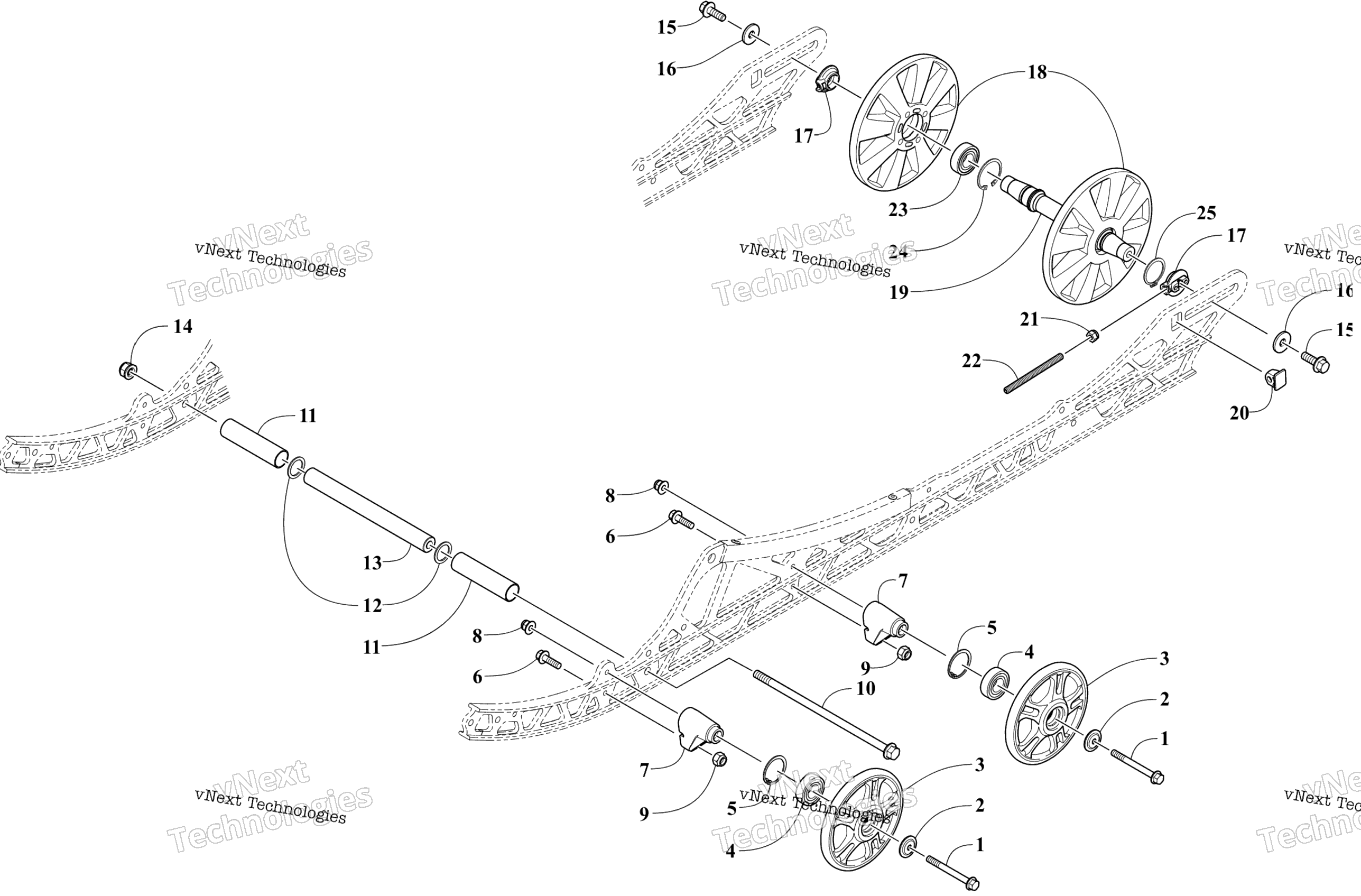

Схема Idler колесо узла для XF 8000 HIGH COUNTRY LTD ES 141 BLACK (S2019X8HHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 8413-675
По запросу
2
Washer art. 2623-025
По запросу
3
Wheel, Idler (inc. 4-5) art. 4604-355
По запросу
4
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
5
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
6
Screw, Cap art. 8413-620
По запросу
7
Block, Mounting - Idler Wheel art. 3604-899
По запросу
8
Гайка Arctic Cat art. 8427-602
от 116 ₽
9
Nut art. 8422-602
По запросу
10
Болт Arctic Cat art. 1423-431
По запросу
11
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
12
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
13
Ось задней подвески Arctic Cat art. 3604-269
от 7 802 ₽
14
Гайка Arctic Cat art. 2623-202
По запросу
15
Болт Arctic Cat art. 8408-031
от 368 ₽
16
Washer art. 1623-931
По запросу
17
Bushing, Adjuster art. 3604-641
По запросу
18
Wheel, Idler (inc. 23-24) art. 4604-323
По запросу
19
Axle, Rear art. 4604-357
По запросу
20
Adjuster, Track art. 3604-647
По запросу
21
Nut, Lock art. 8422-802
По запросу
22
Screw, Set art. 2623-182
По запросу
23
Bearing art. 4604-352
По запросу
24
Ring, Retaining art. 4604-353
По запросу
25
Ring, Retaining art. 1623-690
По запросу
