модель 2019 года
- Модель XF 8000
- Код модели XF 8000 HIGH COUNTRY LTD ES 141 BLACK (S2019X8HHCUSB)

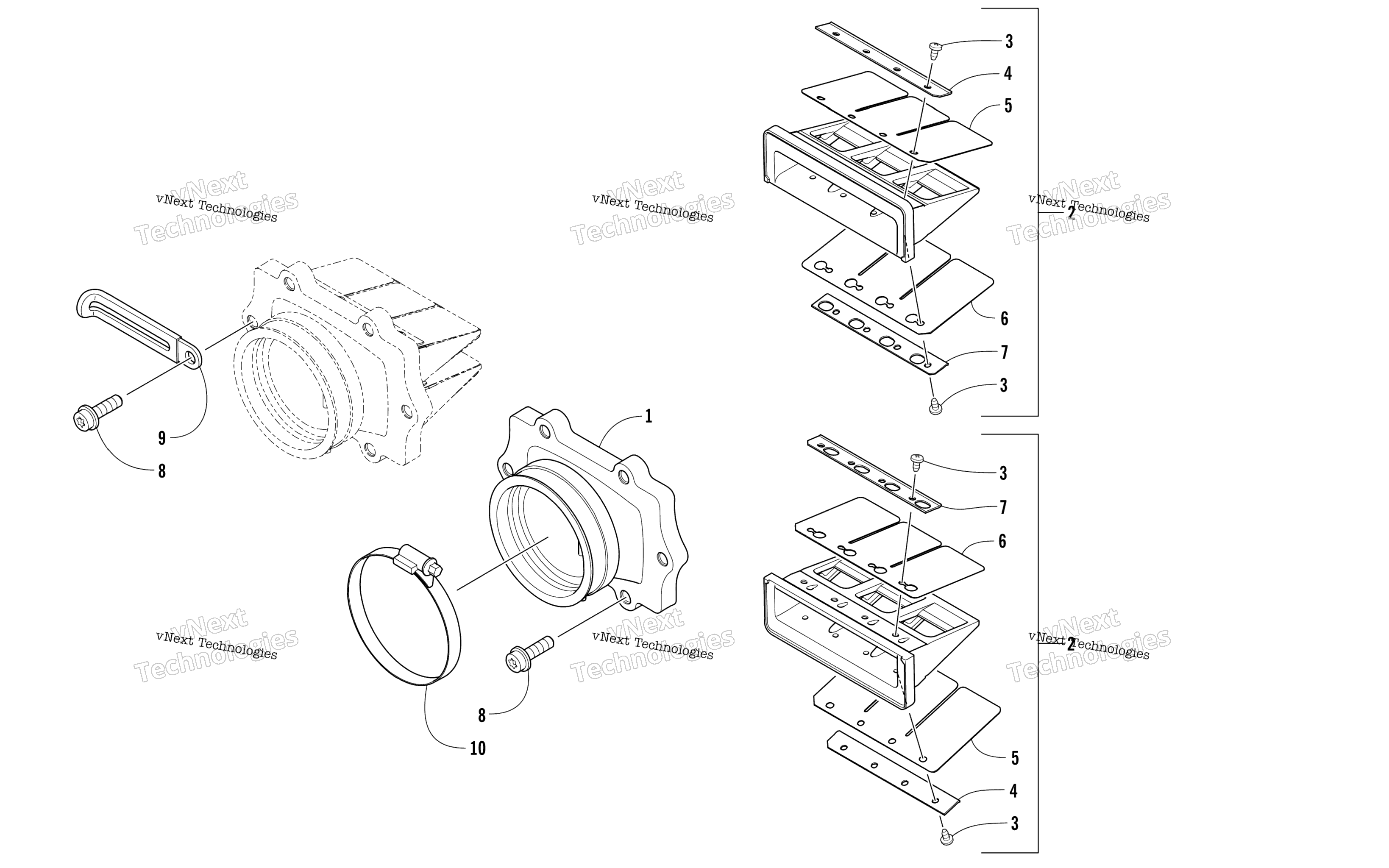

Схема узла лепесткового клапана для XF 8000 HIGH COUNTRY LTD ES 141 BLACK (S2019X8HHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Manifold, Intake art. 0907-003
По запросу
2
Valve, Reed - Assembly (inc. 3-7) art. 0907-013
По запросу
3
Screw, Machine art. 0923-045
По запросу
4
Plate, Backing - Outer art. 0907-007
По запросу
5
Valve, Reed - Outer art. 0907-015
По запросу
6
Valve, Reed - Inner art. 0907-014
По запросу
7
Plate, Backing - Inner art. 0907-008
По запросу
8
Screw, Cap art. 0923-025
По запросу
9
Зажим Arctic Cat art. 1623-984
По запросу
10
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
Другие схемы модели
Узел лепесткового клапана
