модель 2019 года
- Модель ZR120
- Код модели ZR 120 BLACK (S2019ZRAAAUSB)

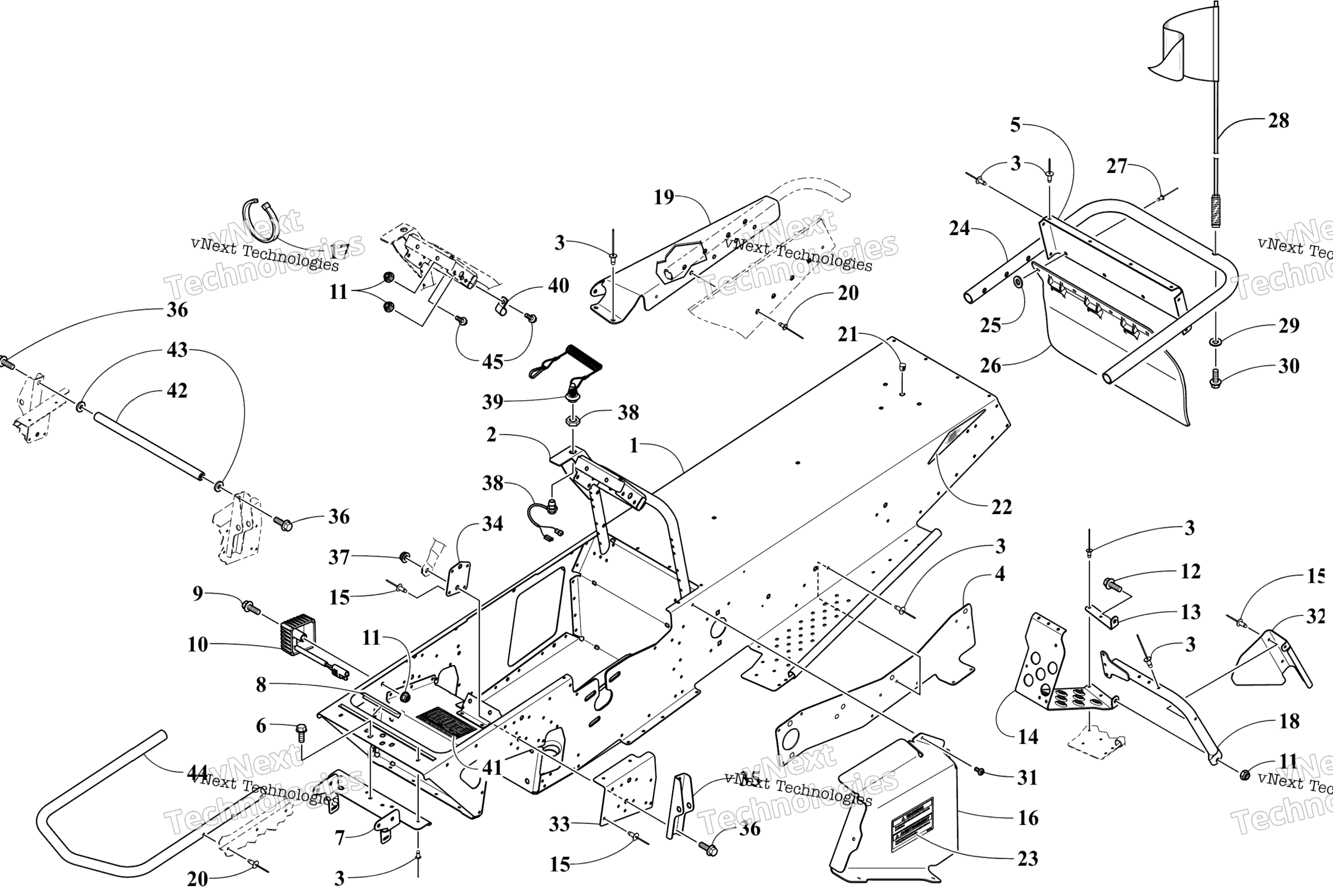

Схема Chassis, Footrest, и задний Bumper узла для ZR 120 BLACK (S2019ZRAAAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-4) art. 3707-031
По запросу
2
Front End - Assembly - Black art. 6706-504
По запросу
3
Rivet art. 8060-484
По запросу
4
Plate, Tunnel - Reinforced - Right art. 2706-156
По запросу
4
Plate, Tunnel - Reinforced - Left art. 2706-157
По запросу
5
End Cap, Tunnel art. 2706-158
По запросу
6
Screw, Self-Tapping art. 0623-892
По запросу
7
Bracket, Belly Pan - Front - Black art. 6706-367
По запросу
8
Trim art. 0706-371
По запросу
9
Болт рулевой сошки Arctic Cat art. 8020-045
По запросу
10
Regulator, Voltage art. 0630-181
По запросу
11
Nut, Lock art. 8047-366
По запросу
12
Screw, Cap art. 8020-040
По запросу
13
Bracket, Support - Footrest - Left art. 2706-181
По запросу
13
Bracket, Support - Footrest - Right art. 2706-180
По запросу
14
Footrest - Left art. 1606-785
По запросу
14
Footrest - Right art. 1606-784
По запросу
15
Rivet art. 8060-486
По запросу
16
Cover, Driven Sprocket art. 1606-786
По запросу
17
Зажим Arctic Cat art. 0123-788
По запросу
18
Support, Footrest - Right art. 4706-824
По запросу
18
Support, Footrest - Left art. 3706-773
По запросу
19
End Cap, Rear Bumper - Right art. 3606-994
По запросу
19
End Cap, Rear Bumper - Left art. 3606-995
По запросу
20
Заклепка Arctic Cat art. 8060-686
от 116 ₽
21
Plug art. 0623-562
По запросу
22
Decal, Reflector - Red art. 8621-870
По запросу
23
Decal, Warning - Cover art. 3611-754
По запросу
24
Bumper, Rear - Black art. 3706-006
По запросу
25
Washer art. 0123-802
от 110 ₽
26
Snowflap art. 6606-449
По запросу
27
Rivet - Zinc art. 8060-688
По запросу
28
Flag, Safety - Assembly art. 6706-408
По запросу
29
Шайба Arctic Cat art. 8050-247
По запросу
30
Болт 5/16-18 X 1.25 Arctic Cat art. 8020-134
от 326 ₽
31
Screw, Self-Tapping art. 0623-301
По запросу
32
Bracket, Belly Pan - Black - Left art. 6706-553
По запросу
32
Bracket, Belly Pan - Black - Right art. 6706-552
По запросу
33
Plate, Reinforcement - Outer - Left art. 6706-549
По запросу
33
Plate, Reinforcement - Outer - Right art. 6706-548
По запросу
34
Plate, Reinforcement - Inner art. 6706-440
По запросу
35
Bracket art. 6706-441
По запросу
36
Screw, Cap art. 8020-131
По запросу
37
Гайка Arctic Cat art. 8047-426
По запросу
38
Switch, Tether (inc. 39) art. 0630-138
По запросу
39
Cord, Tether Switch art. 0630-139
По запросу
40
Clamp, Routing art. 3008-040
По запросу
41
Decal, Jet Chart art. 4621-527
По запросу
42
Axle, Idler art. 3604-605
По запросу
43
Washer art. 2623-225
По запросу
44
Bumper, Front - Black art. 6706-274
По запросу
45
Screw, Cap art. 8020-041
По запросу
