модель 2019 года
- Модель ZR120
- Код модели ZR 120 BLACK (S2019ZRAAAUSB)

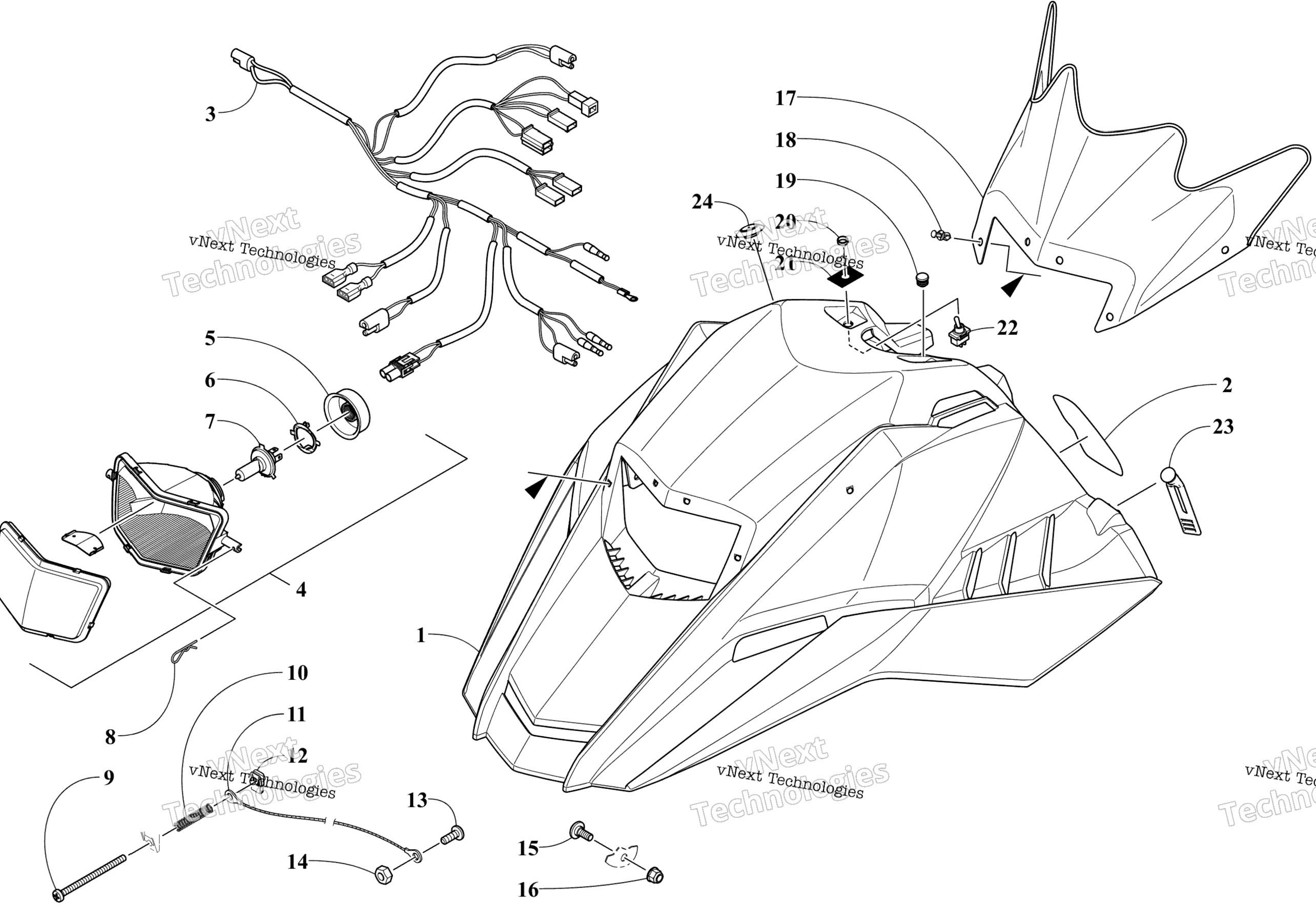

Схема Hood, Headlight, и Windshield узла для ZR 120 BLACK (S2019ZRAAAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/o Decals - Black (inc. 23) art. 6718-158
По запросу
1
Hood w/Decals - Black (See Decals Page for Decals) art. 6718-157
По запросу
2
Decal, Warning art. 4621-526
По запросу
3
Harness, Wiring - Main art. 1686-794
По запросу
4
Headlight Assembly (inc. 5-7) art. 0609-970
По запросу
5
Boot art. 0609-996
По запросу
6
Retainer,H/L art. 0409-097
По запросу
7
Bulb, Headlight art. 0609-991
По запросу
8
Clip, Hairpin art. 0623-847
По запросу
9
Screw art. 2623-256
По запросу
10
Spring, Adjuster art. 0623-466
По запросу
11
Cable, Hood art. 7606-668
По запросу
12
Клипса Arctic Cat art. 0423-577
от 168 ₽
13
Screw, Hex Washer Head art. 0623-420
По запросу
14
Nut, Lock art. 8041-246
По запросу
15
Screw, Shoulder art. 2623-042
По запросу
16
Nut, Lock art. 8427-603
По запросу
17
Windshield art. 7606-555
По запросу
18
Rivet, Removable art. 667790
По запросу
19
Plug, Plastic art. 1602-917
По запросу
20
Nut art. 0609-905
По запросу
21
Decal, Handwarmer art. 4621-653
По запросу
22
Switch art. 0609-904
По запросу
23
Фиксатор капота Arctic Cat art. 1606-930
от 451 ₽
24
Plug art. 1623-946
По запросу
