модель 2019 года
- Модель ZR120
- Код модели ZR 120 BLACK (S2019ZRAAAUSB)

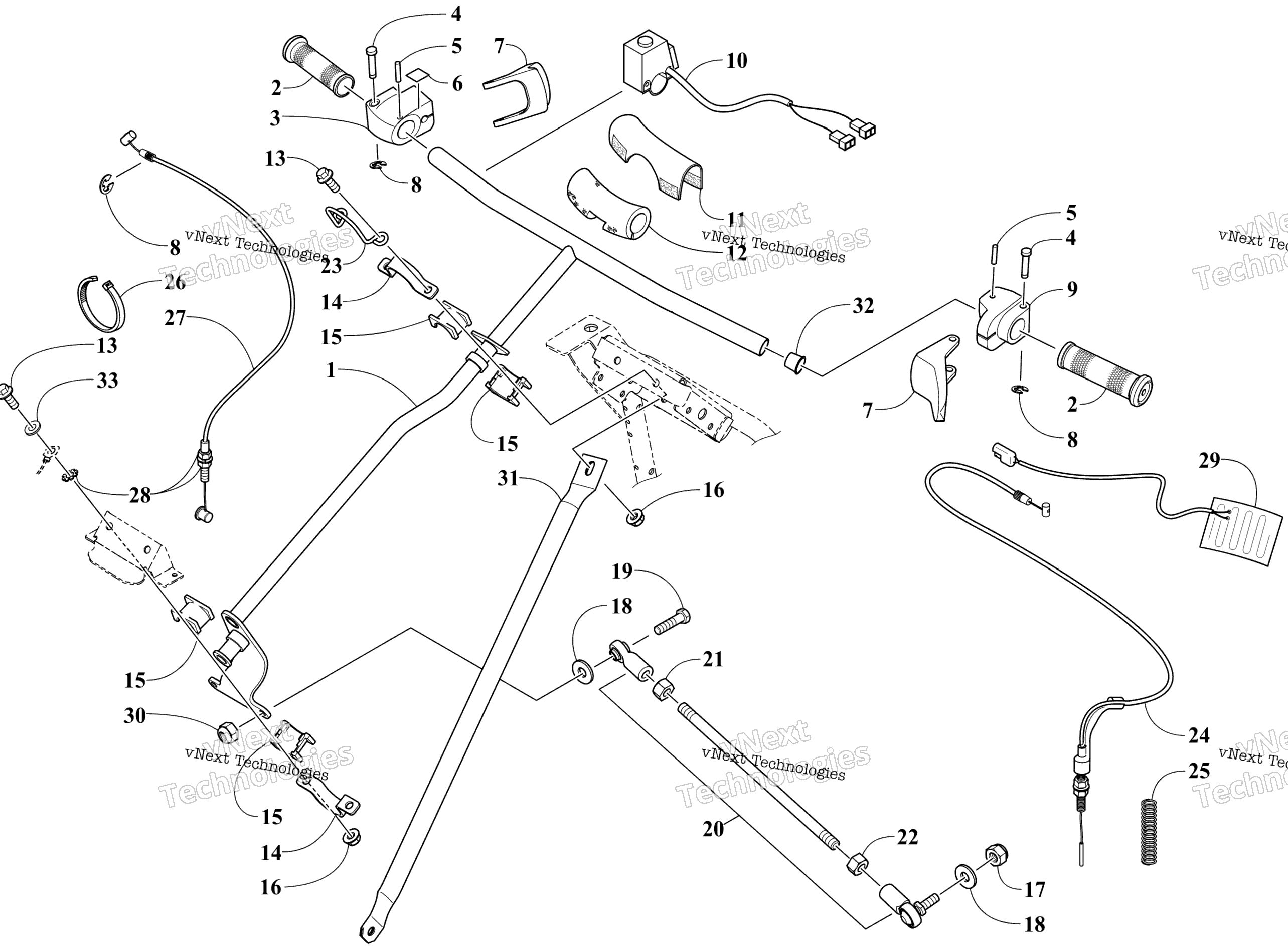

Схема рулевого управления Post And Tie Rod Assembly для ZR 120 BLACK (S2019ZRAAAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Post, Steering - Black art. 1705-581
По запросу
2
Grip, Handle art. 1605-174
По запросу
3
Control, Throttle art. 0302-165
По запросу
4
Pin art. 1623-828
По запросу
5
Pin, Spring art. 8070-318
По запросу
6
Decal, Engine Stop Switch art. 0611-022
По запросу
7
Курок газа Arctic Cat art. 0109-609
от 2 100 ₽
8
Ring, Retaining art. 0123-231
По запросу
9
Housing, Brake art. 0302-147
По запросу
10
Switch, Stop - Engine art. 0609-007
По запросу
11
Cover, Handlebar Pad art. 1705-444
По запросу
12
Pad, Handlebar art. 1605-107
По запросу
13
Screw, Cap art. 8020-041
По запросу
14
Bracket, Steering Support - Black art. 0705-896
По запросу
15
Bearing, Steering Post art. 0605-444
По запросу
16
Nut, Lock art. 8047-366
По запросу
17
Nut, Lock art. 1623-423
По запросу
18
Шайба Arctic Cat art. 8050-247
По запросу
19
Болт 5/16-18 X 1.25 Arctic Cat art. 8020-134
от 326 ₽
20
Tie Rod - Assembly (inc. 21-22) art. 1703-853
По запросу
21
Nut, Hex - Left-Hand Thread art. 0623-260
По запросу
22
Гайка рычага переключения передач Arctic Cat art. 0123-144
от 110 ₽
23
Guide, Harness art. 0645-826
По запросу
24
Трос тормоза Arctic Cat art. 0687-229
от 7 802 ₽
25
Spring, Return - Brake art. 1602-100
По запросу
26
Зажим Arctic Cat art. 0123-788
По запросу
27
Cable, Throttle (inc. two No. 28) art. 0687-247
от 1 239 ₽
28
Washer, Lock art. 8053-212
По запросу
29
Element, Handwarmer art. 0609-993
По запросу
30
Гайка Arctic Cat art. 8047-426
По запросу
31
Support, Steering - Black - Left art. 6706-437
По запросу
31
Support, Steering - Black - Right art. 6706-436
По запросу
32
Plug art. 2623-200
По запросу
33
Washer art. 8050-212
По запросу
