модель 2019 года
- Модель ZR120
- Код модели ZR 120 BLACK (S2019ZRAAAUSB)

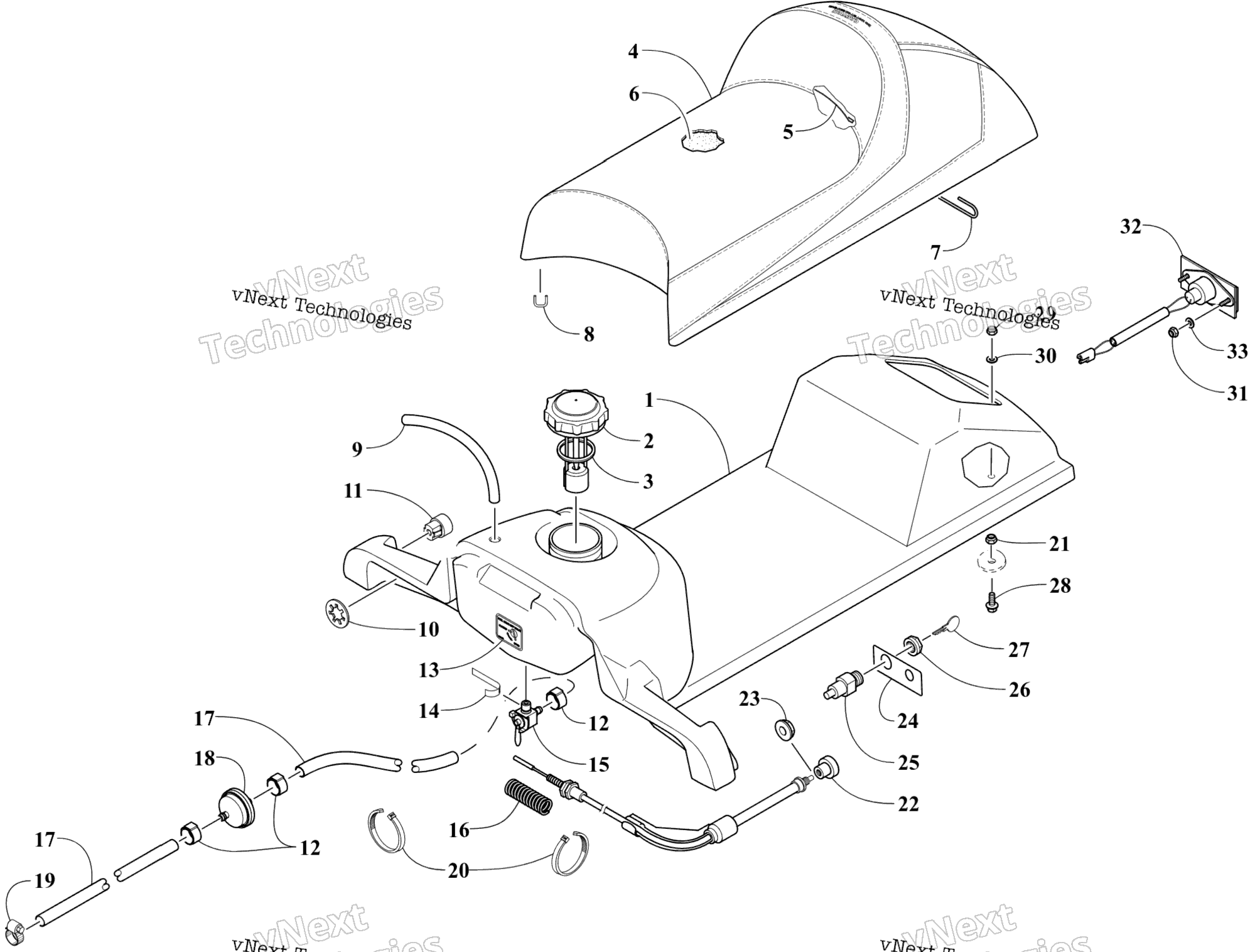

Схема топливный Tank, Seat, и Taillight узла для ZR 120 BLACK (S2019ZRAAAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas/Seat-Base art. 1670-969
По запросу
2
Cap, Gas Tank - w/Gauge (inc. 3) art. 2670-271
По запросу
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Cover, Seat (inc. 5) art. 6706-941
По запросу
5
Wire, Seat art. 5606-156
По запросу
6
Foam, Seat art. 1706-017
По запросу
7
Wire, Seat art. 2606-942
По запросу
8
Staple art. 0624-528
По запросу
9
Hose art. 0610-960
По запросу
10
Nut, Push - 0.850 x 1.20" art. 1623-841
По запросу
11
Bushing, Recoil Starter art. 0116-469
По запросу
12
CLAMP,HOSE-10.8 MM TO 13.3 MM art. 0610-415
По запросу
13
Decal, Shut-Off Valve art. 3611-856
По запросу
14
Tape, Teflon art. 0670-289
По запросу
15
Valve, Shut-Off - Gas Tank art. 2670-064
По запросу
16
Spring art. 2670-144
По запросу
17
Шланг топливный Arctic Cat art. 0410-143
от 20 832 ₽
18
Filter, Fuel art. 2670-543
По запросу
19
Clamp, Hose art. 0623-373
По запросу
20
Зажим Arctic Cat art. 0123-788
По запросу
21
Nut, Lock art. 8041-366
По запросу
22
Cable, Choke (inc. 23) art. 0687-230
По запросу
23
Nut art. 0687-181
По запросу
24
Decal, Switch/Choke art. 4611-767
По запросу
25
Switch, Ignition (inc. 26-27) art. 0109-822
от 1 901 ₽
26
Nut, Retaining art. 0609-111
По запросу
27
Key art. 0116-065
По запросу
28
Screw, Cap art. 8020-040
По запросу
29
Nut, Cap art. 0123-108
По запросу
30
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
31
Nut, Lock art. 8427-502
По запросу
32
Задний фонарь Arctic Cat art. 0609-934
от 7 298 ₽
33
Washer art. 8450-079
По запросу
