модель 2021 года
- Модель Blast 4000
- Код модели BLAST 4000 LT RED (S2021JABUTUSR)

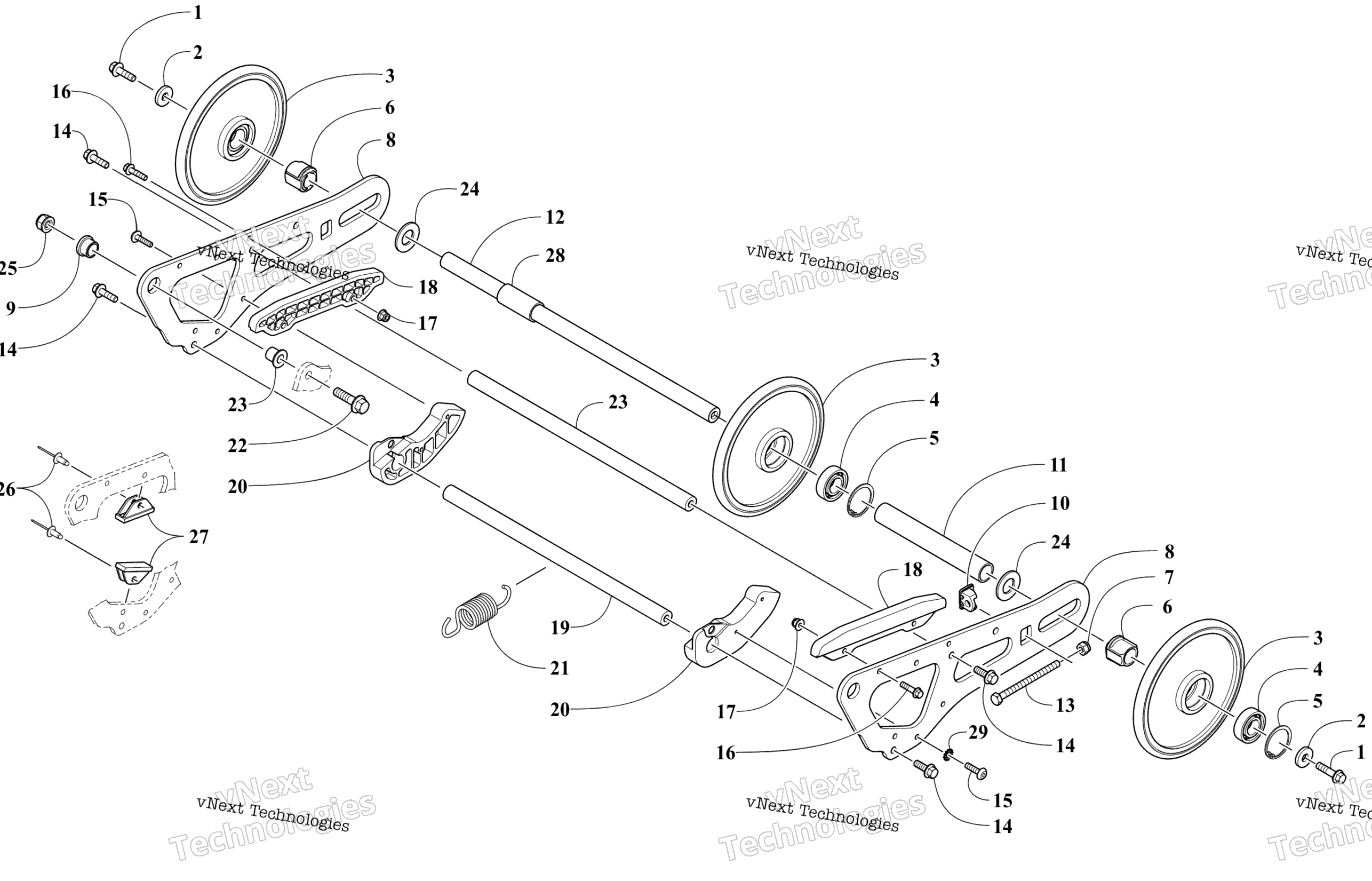

Схема Articulating Skid рама узла для BLAST 4000 LT RED (S2021JABUTUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт Arctic Cat art. 8408-031
от 368 ₽
2
Washer art. 1623-931
По запросу
3
Wheel, Idler - Black (inc. 4-5) art. 4604-464
По запросу
4
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
5
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
6
Spacer art. 3604-934
По запросу
7
Nut, Lock art. 8422-802
По запросу
8
Arm, Swing - Right (inc. 9) art. 3704-814
По запросу
8
Arm, Swing - Left (inc. 9) art. 3704-815
По запросу
9
Bushing, Flanged art. 4604-001
По запросу
10
Adjuster, Track art. 3604-647
По запросу
11
Spacer art. 3604-931
По запросу
12
Axle art. 4604-211
По запросу
13
Screw, Cap art. 1623-682
По запросу
14
Винт Arctic Cat art. 8408-826
По запросу
15
Screw, Self-Tapping art. 1623-618
По запросу
16
Болт Arctic Cat art. 8408-625
от 116 ₽
17
Гайка Arctic Cat art. 8427-602
от 116 ₽
18
Guard, Swing Arm art. 4604-095
По запросу
19
Crossbrace art. 4604-208
По запросу
20
Guard - Lower - Right art. 4604-098
По запросу
20
Guard - Lower - Left art. 4604-099
По запросу
21
Пружина подвески Arctic Cat art. 3604-964
По запросу
22
Болт M10x1,25x40 Arctic Cat art. 8409-040
от 160 ₽
23
Axle, Flanged art. 3604-935
По запросу
24
Washer art. 0623-921
По запросу
25
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
26
Rivet art. 8060-808
По запросу
27
Stop, Rear Arm art. 4604-582
По запросу
28
Spacer art. 4604-210
По запросу
29
Washer, Lock art. 8053-212
По запросу
