модель 2021 года
- Модель Blast 4000
- Код модели BLAST 4000 LT RED (S2021JABUTUSR)

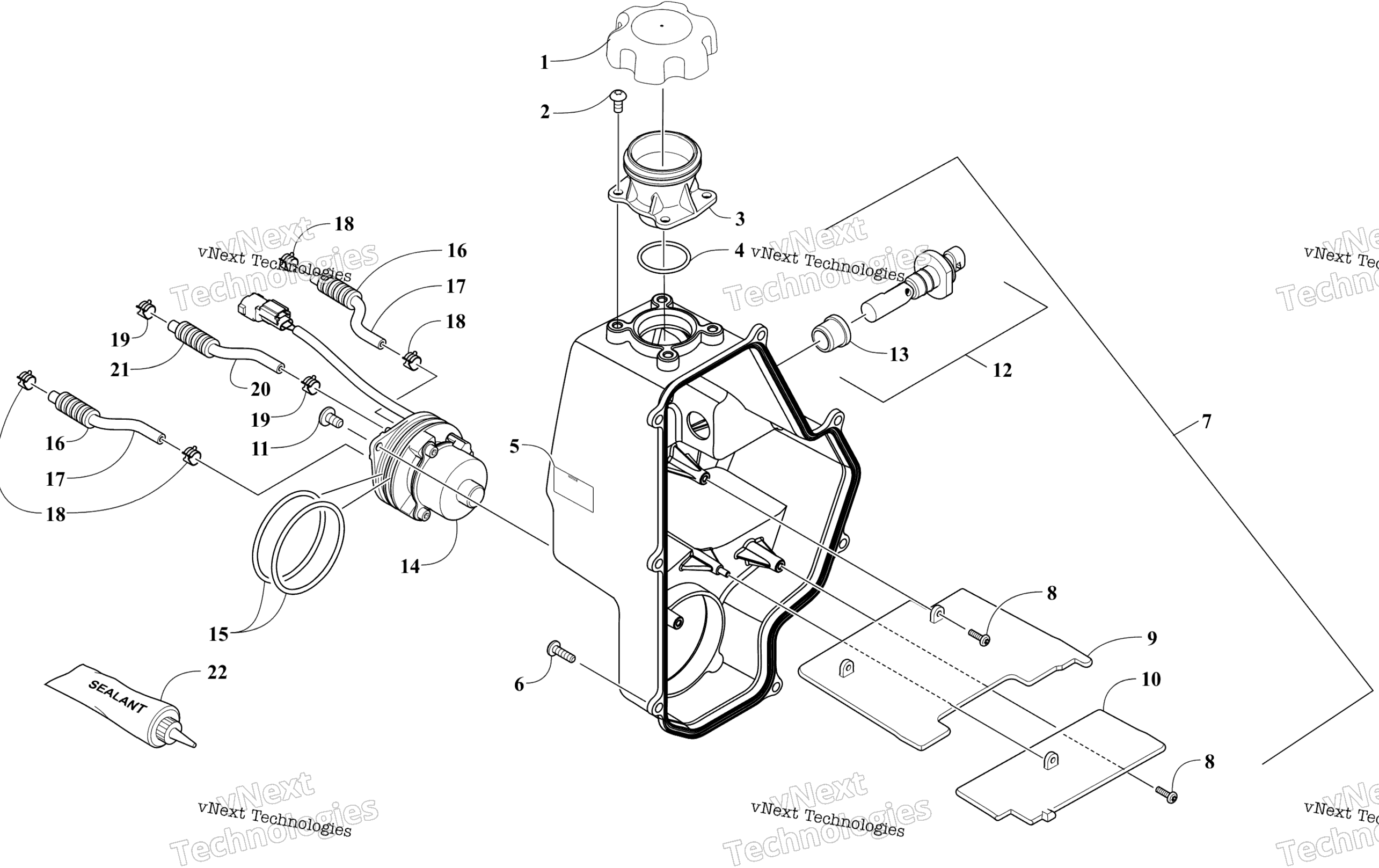

Схема масляный Tank Assembly для BLAST 4000 LT RED (S2021JABUTUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка масляного бачка Polaris art. 2670-643
По запросу
2
Screw, Self-Tapping M6X2.0X12 art. 1623-969
По запросу
3
Горловина маслобака Arctic Cat art. 2670-329
По запросу
4
O-Ring art. 2623-158
По запросу
5
Decal, Oil Tank art. 0621-786
По запросу
6
Screw, Machine art. 1623-814
По запросу
7
Tank, Oil (inc. 8-10) art. 1770-302
По запросу
8
Screw, Self-Tapping art. 2623-007
По запросу
9
Plate, Baffle - Upper art. 2670-558
По запросу
10
Plate, Baffle - Lower art. 2670-559
По запросу
11
Screw, Cap art. 8468-613
По запросу
12
Датчик уровня масла Arctic Cat art. 0609-915
от 6 794 ₽
13
Датчик уровня масла Arctic Cat art. 0609-915
от 6 794 ₽
14
Pump, Oil (inc. 15) art. 0912-005
По запросу
15
O-Ring art. 0930-046
По запросу
16
Conduit, High Temp art. 1619-356
По запросу
17
Hose - Clear - 25 ft art. 0610-966
По запросу
18
Clamp, Hose art. 0923-095
По запросу
19
Clamp, Hose art. 2623-013
По запросу
20
Hose - Green - 25 ft art. 0610-967
По запросу
21
Conduit, Flexible - 5 ft art. 1619-568
По запросу
22
Sealant - 70 ml art. 1048-063
По запросу
