модель 2021 года
- Модель Blast 4000
- Код модели BLAST 4000 LT RED (S2021JABUTUSR)

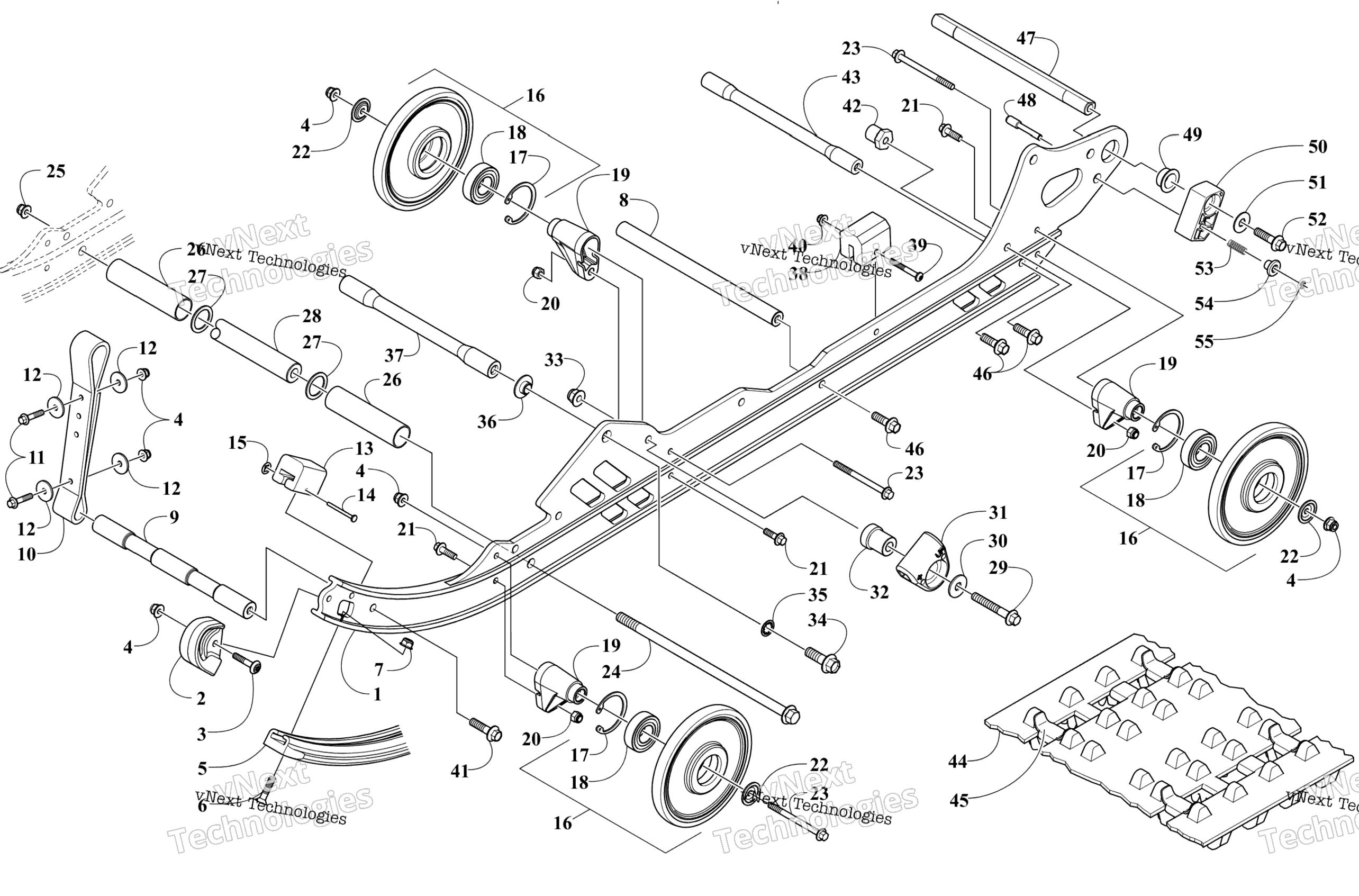

Схема задней части Suspension Rail Assembly для BLAST 4000 LT RED (S2021JABUTUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Rail, Red art. 3704-812
По запросу
2
End Cap, Slide Rail art. 4604-093
По запросу
3
Screw, Machine art. 8476-630
По запросу
4
Гайка Arctic Cat art. 8427-602
от 116 ₽
5
Wearstrip, Slide Rail art. 4604-527
По запросу
6
Винт крепления склизы Arctic Cat art. 0123-859
По запросу
7
Nut, Lock art. 8047-366
По запросу
8
Axle art. 4604-252
По запросу
9
Axle art. 3604-630
По запросу
10
Стропа - ограничитель подвески Arctic Cat art. 4604-453
По запросу
11
Screw, Cap art. 8408-630
По запросу
12
Washer art. 8450-109
По запросу
13
Демпфер полоза гусеницы передний Arctic Cat art. 0104-631
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
14
Rivet, Solid art. 0123-767
По запросу
15
Nut, Push art. 0123-766
По запросу
16
Wheel, Idler (inc. 17-19) art. 4604-355
По запросу
17
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
18
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
19
Block, Mounting - Idler Wheel art. 3604-899
По запросу
20
Nut art. 8422-602
По запросу
21
Screw, Cap art. 8413-620
По запросу
22
Washer art. 2623-025
По запросу
23
Screw, Cap art. 8413-675
По запросу
24
Болт Arctic Cat art. 1423-431
По запросу
25
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 1 шт.
Подписаться
26
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
27
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
28
Ось задней подвески Arctic Cat art. 3604-269
от 7 802 ₽
29
Screw, Cap art. 8408-855
По запросу
30
Шайба Arctic Cat art. 8450-133
от 116 ₽
31
Упор задней пружины Arctic Cat art. 2604-515
от 1 029 ₽
Аналог
Кронштейн пружины задней подвески ( уп. 2шт) Arctic Cat
art. 04-297-06
1 029 ₽
Требуется 2 шт.
32
Block, Slide art. 3604-204
По запросу
33
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
34
Screw, Cap art. 8413-031
По запросу
35
Шайба Arctic Cat art. 1623-992
от 168 ₽
36
Insert, Rail art. 3604-266
По запросу
37
Axle art. 3604-853
По запросу
38
Демпфер полоза гусеницы Arctic Cat art. 1604-429
от 577 ₽
Аналог
577 ₽
Требуется 2 шт.
39
Screw, Machine art. 8470-540
По запросу
40
Nut, Lock art. 8427-502
По запросу
41
Болт M8X1.25X30 Arctic Cat art. 8408-831
По запросу
42
Втулка-ограничитель хода заднего рычага Arctic Cat art. 3604-635
По запросу
43
Axle art. 3604-857
По запросу
44
Track Assembly (inc. 45) art. 3602-237
По запросу
45
Clip, Guide art. 2602-383
По запросу
45
Clip, Wear art. 2602-384
от 257 ₽
46
Винт Arctic Cat art. 8408-826
По запросу
47
Axle art. 4604-374
По запросу
48
Plunger Pin art. 3604-985
По запросу
49
Bushing, Flared art. 4604-375
По запросу
50
Block, Coupling - Right art. 4604-096
По запросу
50
Block, Coupling - Left art. 4604-097
По запросу
51
Washer art. 8450-163
По запросу
52
Болт Arctic Cat art. 8408-031
от 368 ₽
53
Spring, Plunger Pin art. 3604-987
По запросу
54
Knob, Plunger Pin art. 3604-986
По запросу
55
E-CLIP,4.0 MM art. 0423-667
По запросу
