модель 2021 года
- Модель Blast 4000
- Код модели BLAST 4000 LT RED (S2021JABUTUSR)

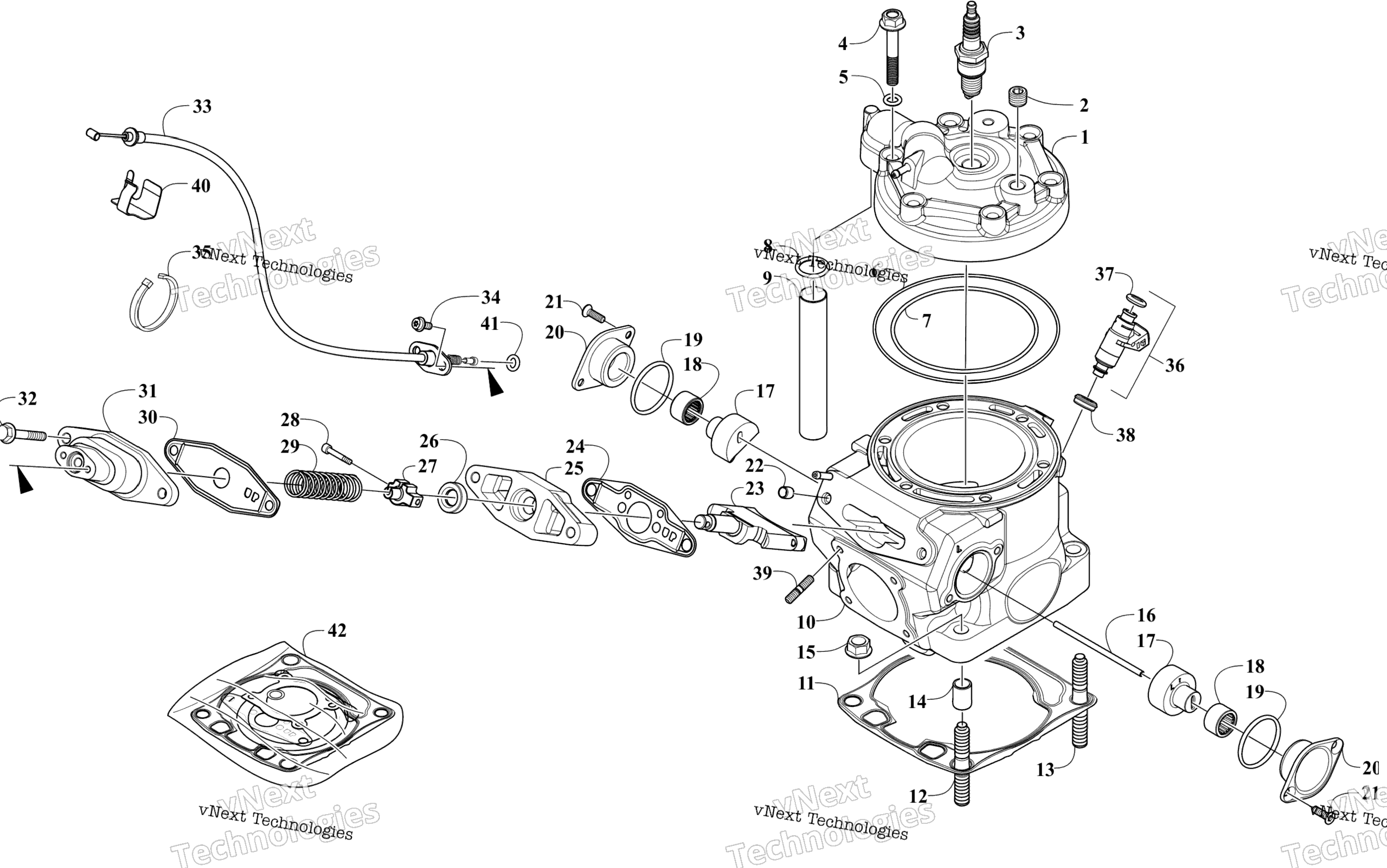

Схема цилиндра And Head Assembly для BLAST 4000 LT RED (S2021JABUTUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Head, Cylinder - Assy art. 1904-010
По запросу
2
Plug art. 0831-065
По запросу
3
Plug, Spark art. 0217-762
По запросу
4
Screw, Cap art. 0923-012
По запросу
5
O-Ring art. 0930-019
По запросу
6
O-Ring art. 0930-033
По запросу
7
O-Ring art. 0930-041
По запросу
8
O-Ring, Oil Cap art. 2670-536
По запросу
9
Tube Coolant art. 0713-235
По запросу
10
Cylinder art. 1904-011
По запросу
11
Gasket, Cylinder art. 0930-058
По запросу
12
Bolt, Stud art. 0923-059
По запросу
13
Bolt, Stud art. 0923-066
По запросу
14
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
15
Nut art. 0923-029
По запросу
16
Pin, Exhaust Side Valve art. 0923-044
По запросу
17
Valve, Exhaust Side - STL - Left art. 0909-033
По запросу
17
Valve, Exhaust Side - STL - Right art. 0909-032
По запросу
18
Bearing, Needle art. 0932-018
По запросу
19
O-Ring art. 0930-043
По запросу
20
Cap, Exhaust Side Valve art. 0909-010
По запросу
21
Screw, Machine art. 0923-051
По запросу
22
Втулка Arctic Cat art. 0829-062
По запросу
23
Valve, Exhaust art. 0909-031
По запросу
24
Gasket, Exhaust Valve Case art. 0930-022
от 1 675 ₽
25
Plate, Exhaust Valve art. 1909-001
По запросу
26
Seal, Oil art. 0930-059
от 1 675 ₽
27
Clamp, Exhaust Valve art. 0909-041
По запросу
28
Pin, Exhaust Valve art. 0923-005
По запросу
29
Spring art. 0909-020
По запросу
30
Gasket, Exhaust Valve Cover art. 0930-010
от 1 675 ₽
31
Cover, Exhaust Valve art. 0909-018
По запросу
32
Screw, Cap art. 0923-021
По запросу
33
Cable, Exhaust Valve art. 0909-054
от 2 119 ₽
34
Screw, Cap art. 0923-002
По запросу
35
Зажим Arctic Cat art. 0123-788
По запросу
36
Injector (inc. 37) art. 0910-034
По запросу
37
O-Ring art. 0930-036
По запросу
38
Seal, Injector art. 0930-032
По запросу
39
Bolt, Stud art. 0923-053
По запросу
40
Clip, Retaining art. 0909-056
По запросу
41
O-Ring art. 0930-008
от 1 675 ₽
42
Gasket, Top End Kit art. 8639-431
По запросу
Другие схемы модели
Цилиндр And Head Assembly
