модель 2021 года
- Модель M 8000
- Код модели M 8000 HARDCORE ALPHA ONE ES 154 (2.6) RED (S2021MHHAEUSR)

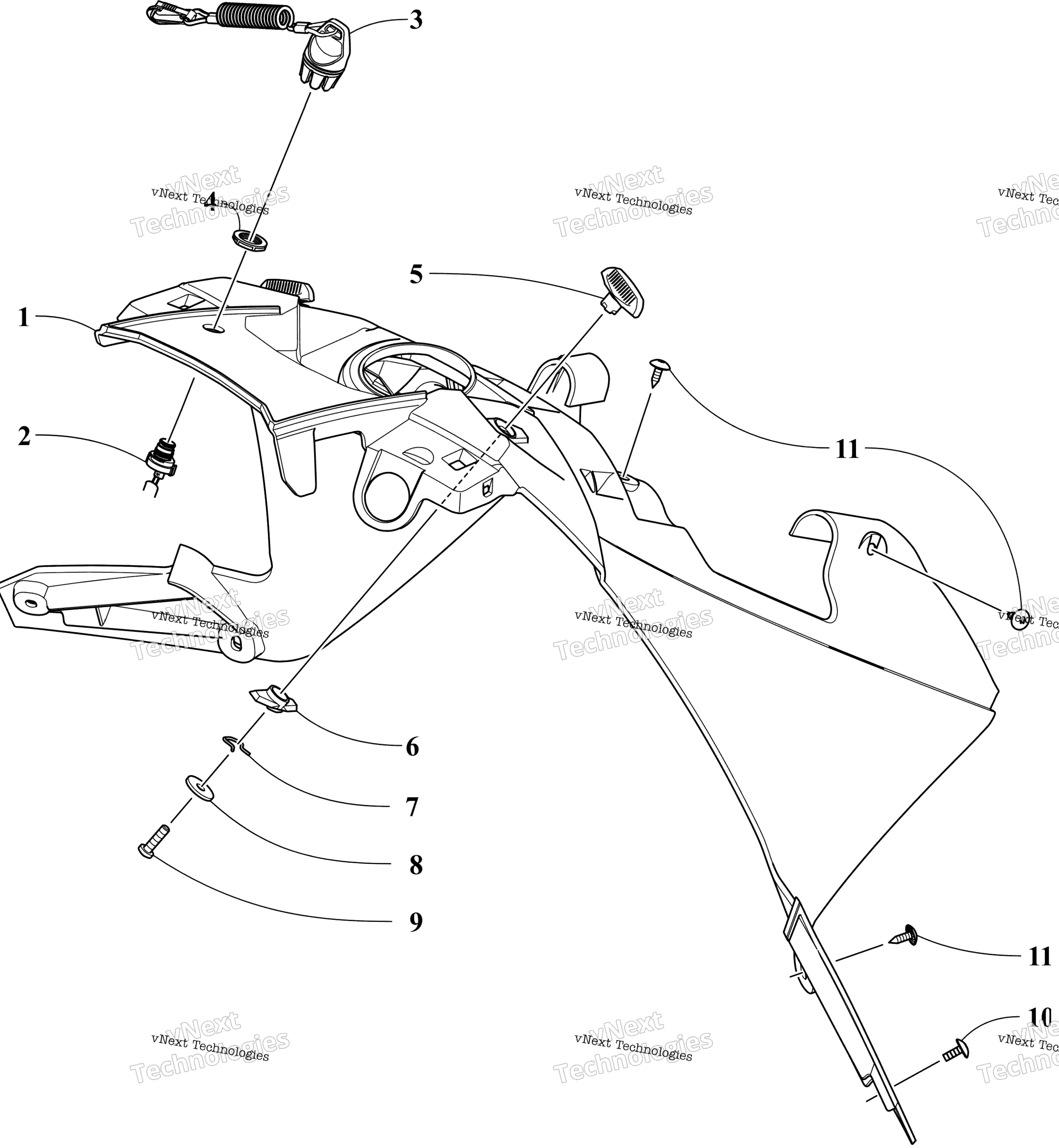

Схема консоли Assembly для M 8000 HARDCORE ALPHA ONE ES 154 (2.6) RED (S2021MHHAEUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Console - Red art. 7606-798
По запросу
2
Switch, Tether art. 0630-355
По запросу
3
Tether Cord art. 0630-356
от 3 321 ₽
Аналог
3 321 ₽
Требуется 1 шт.
4
Nut, Retaining art. 0630-354
По запросу
5
Knob, Hold-Down art. 7606-265
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
6
Plate, Backing art. 7606-296
По запросу
7
Clip, Retaining art. 2623-155
По запросу
8
Washer art. 2623-171
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
9
Screw, Self-Tapping art. 2623-211
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
10
Винт Arctic Cat art. 2623-164
от 368 ₽
11
Screw, Self-Tapping art. 2623-166
По запросу
Другие схемы модели
Консоль Assembly
