модель 2021 года
- Модель M 8000
- Код модели M 8000 HARDCORE ALPHA ONE ES 154 (2.6) RED (S2021MHHAEUSR)

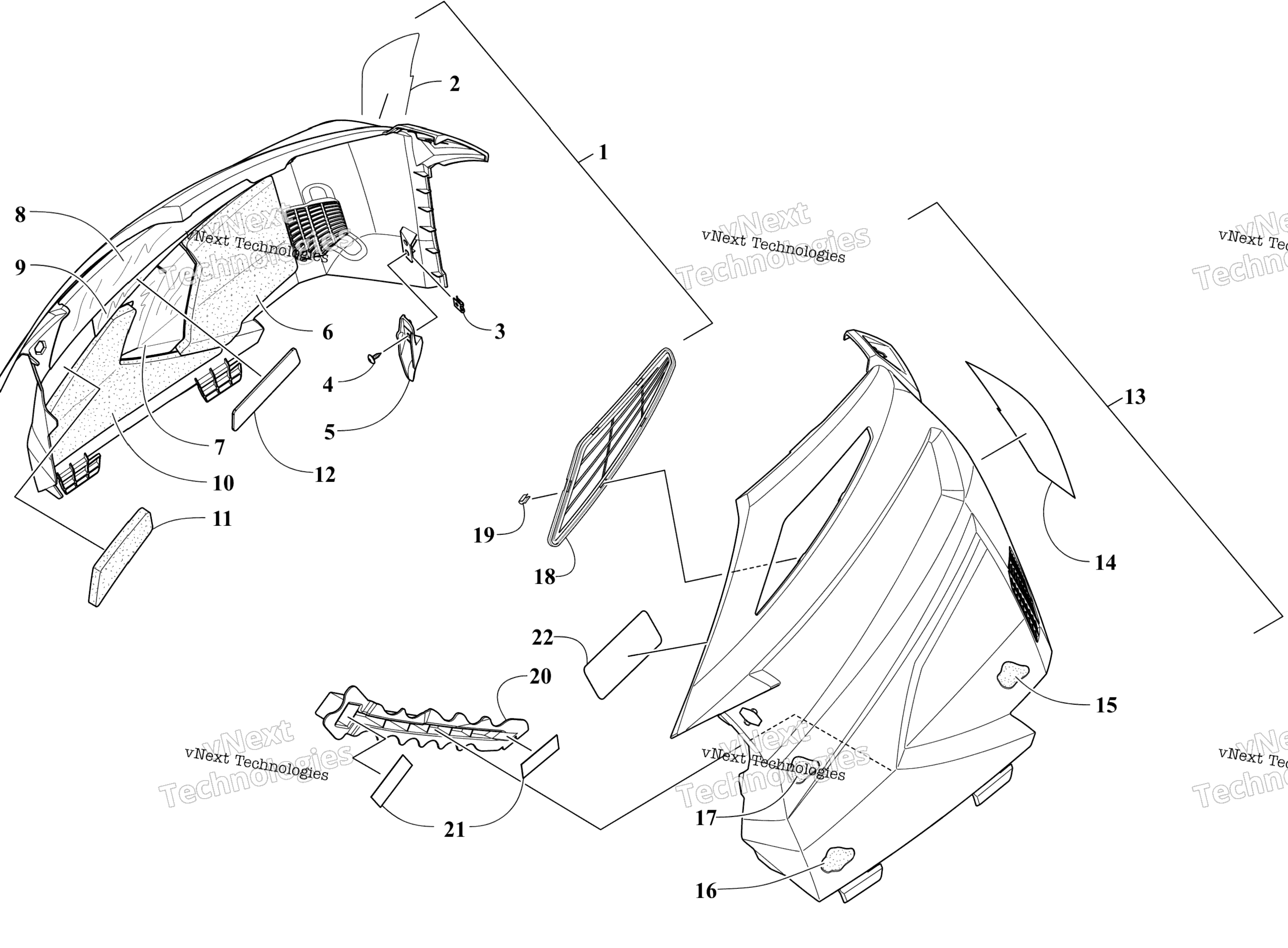

Схема Side панель узла для M 8000 HARDCORE ALPHA ONE ES 154 (2.6) RED (S2021MHHAEUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Right - Red (inc. 2-12 and 18-19) art. 5718-608
По запросу
2
Decal, Warning - French art. 4621-813
По запросу
3
Nut, U art. 1623-939
По запросу
4
Screw, Self-Tapping art. 2623-166
По запросу
5
Hook, Mounting - Left art. 7606-293
По запросу
5
Hook, Mounting - Right art. 7606-292
По запросу
6
Foam, Side Panel - Lower Rear - Right art. 0617-790
По запросу
7
Foil, Protective - Lower - Right art. 7606-644
По запросу
8
Foil, Protective - Upper - Right art. 7606-646
По запросу
9
Foil, Protective - Mid - Right art. 7606-650
По запросу
10
Foam, Side Panel - Mid - Right art. 0617-792
По запросу
11
Foam, Side Panel - Lower Front - Right art. 0617-788
По запросу
12
Pad, Silicone art. 0617-810
По запросу
13
Panel, Side - Left - Red (inc. 3-5 and 14-22) art. 5718-609
По запросу
14
Decal, Warning - English art. 4621-812
По запросу
15
Foam, Side Panel - Lower Rear - Left art. 0617-791
По запросу
16
Foam, Side Panel - Lower Front - Left art. 0617-789
По запросу
17
Foam, Side Panel - Middle - Left art. 0617-793
По запросу
18
Vent, Upper Side Panel - Left art. 7606-641
По запросу
18
Vent, Upper Side Panel - Right art. 7606-640
По запросу
19
Clip, U art. 0123-987
По запросу
20
Brace art. 7606-682
По запросу
21
Tape art. 0617-797
По запросу
22
Foil, Protective art. 1412-090
По запросу
