модель 2021 года
- Модель M 8000
- Код модели M 8000 HARDCORE ALPHA ONE ES 154 (2.6) RED (S2021MHHAEUSR)

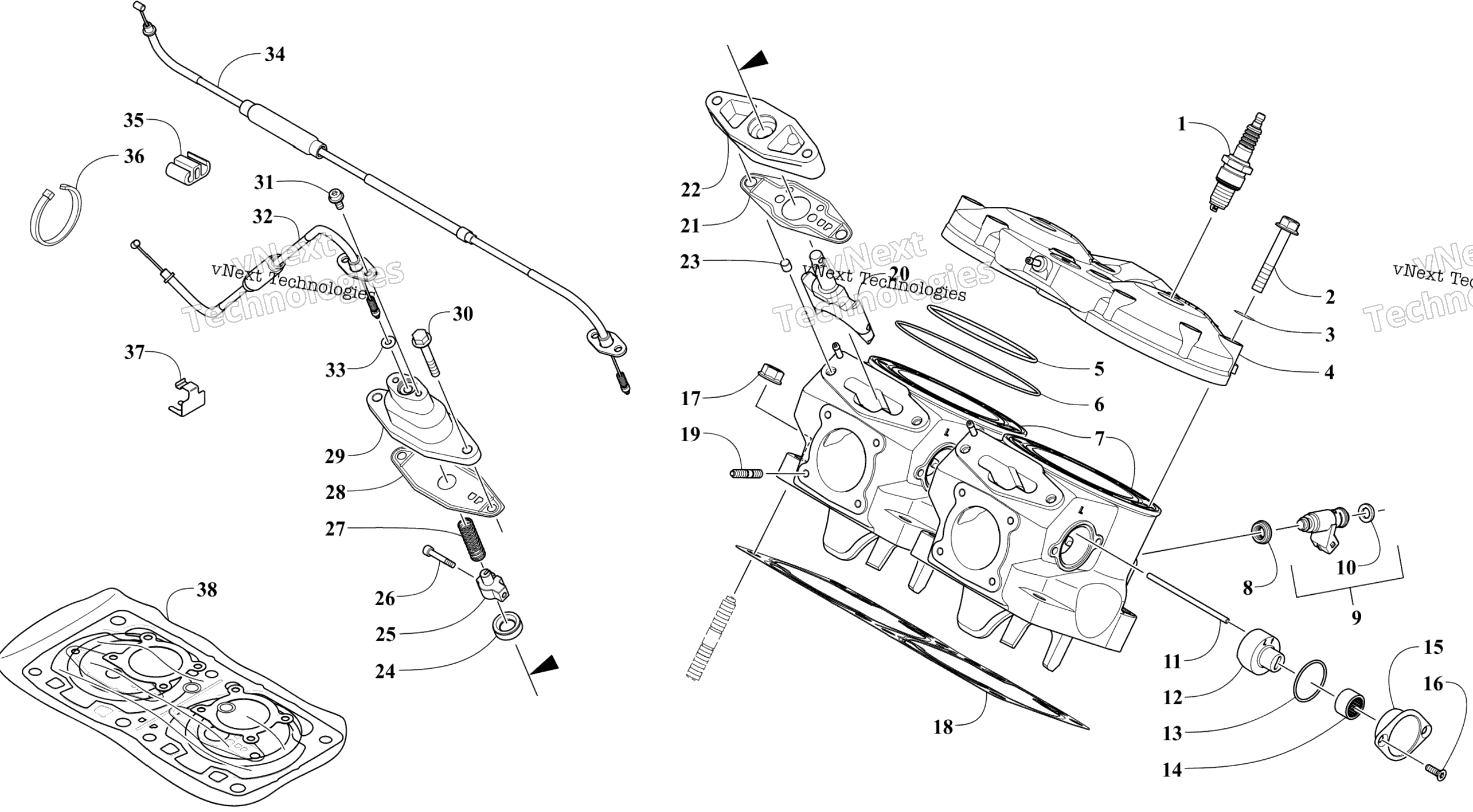

Схема цилиндра And Head Assembly для M 8000 HARDCORE ALPHA ONE ES 154 (2.6) RED (S2021MHHAEUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Plug, Spark art. 0217-762
По запросу
2
Screw, Cap art. 0923-012
По запросу
3
O-Ring art. 0930-019
По запросу
4
Head, Cylinder art. 1904-014
По запросу
5
O-Ring art. 0930-041
По запросу
6
O-Ring art. 0930-033
По запросу
7
Cylinder art. 1904-011
По запросу
8
Seal, Injector art. 0930-032
По запросу
9
Injector (inc. 10) art. 0910-034
По запросу
10
O-Ring art. 0930-036
По запросу
11
Pin, Exhaust Side Valve art. 0923-044
По запросу
12
Valve, Exhaust Side - STL - Right art. 0909-032
По запросу
12
Valve, Exhaust Side - STL - Left art. 0909-033
По запросу
13
O-Ring art. 0930-043
По запросу
14
Bearing, Needle art. 0932-018
По запросу
15
Cap, Exhaust Side Valve art. 0909-010
По запросу
16
Screw, Machine art. 0923-051
По запросу
17
Nut art. 0923-029
По запросу
18
Gasket, Cylinder art. 0930-029
По запросу
19
Bolt, Stud art. 0923-053
По запросу
20
Valve, Exhaust art. 0909-031
По запросу
21
Gasket, Exhaust Valve Case art. 0930-022
от 1 675 ₽
22
Plate, Exhaust Valve (inc. 23-24) art. 1909-001
По запросу
23
Втулка Arctic Cat art. 0829-062
По запросу
24
Seal, Oil art. 0930-059
от 1 675 ₽
25
Clamp, Exhaust Valve art. 0909-041
По запросу
26
Pin, Exhaust Valve art. 0923-005
По запросу
27
Spring art. 0909-020
По запросу
28
Gasket, Exhaust Valve Cover art. 0930-010
от 1 675 ₽
29
Cover, Exhaust Valve art. 0909-018
По запросу
30
Screw, Cap art. 0923-021
По запросу
31
Screw, Cap art. 0923-002
По запросу
32
Cable, Exhaust Valve - MAG art. 0909-047
от 2 863 ₽
33
O-Ring art. 0930-008
от 1 675 ₽
34
Cable, Exhaust Valve - PTO art. 0909-046
от 4 124 ₽
35
Clamp, Exhaust Valve Cable art. 0909-001
По запросу
36
Зажим Arctic Cat art. 0123-788
По запросу
37
Clip, Retaining art. 0909-053
По запросу
38
Gasket Set - Top End art. 7639-735
от 9 120 ₽
Аналог
Комплект прокладок верхний Arctic Cat 800 ( 7639-735 )
art. SM-09526T
9 120 ₽
Требуется 1 шт.
38
Gasket Set - Complete art. 7639-734
от 16 360 ₽
Аналог
Комплект прокладок полный Arctic Cat 800 ( 7639-734 )
art. SM-09526F
16 360 ₽
Требуется 1 шт.
