модель 2021 года
- Модель M 8000
- Код модели M 8000 HARDCORE ALPHA ONE ES 154 (2.6) RED (S2021MHHAEUSR)

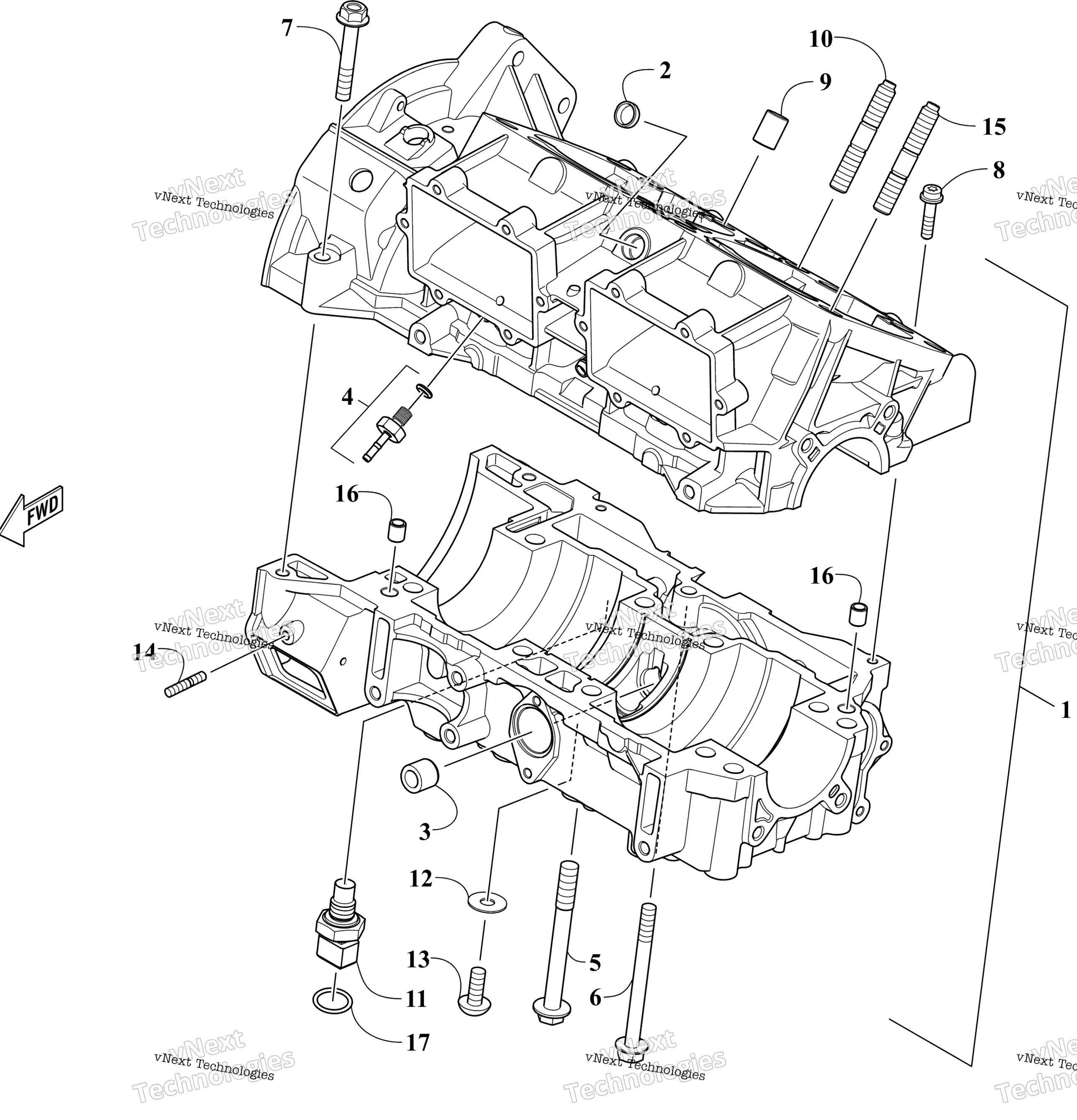

Схема картера Assembly для M 8000 HARDCORE ALPHA ONE ES 154 (2.6) RED (S2021MHHAEUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase (inc. 2-4) art. 1901-009
По запросу
2
Plug art. 0901-013
По запросу
3
Bushing art. 0901-004
По запросу
4
Fitting, Oil - Case art. 0912-006
По запросу
5
Screw, Cap art. 0923-034
По запросу
6
Screw, Cap art. 0923-022
По запросу
7
Screw, Cap art. 0923-012
По запросу
8
Screw, Cap art. 0923-026
По запросу
9
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
10
Bolt, Stud art. 0923-059
По запросу
11
Датчик температуры Arctic Cat art. 0824-051
от 1 198 ₽
Аналог
1 198 ₽
Требуется 1 шт.
12
Сальник Arctic Cat art. 0830-155
от 420 ₽
13
Screw, Cap art. 8468-613
По запросу
14
Bolt, Stud art. 0923-058
По запросу
15
Bolt, Stud art. 0923-066
По запросу
16
Pin, Dowel art. 0929-003
По запросу
17
O-Ring art. 0930-068
По запросу
