модель 2024 года
- Модель RIOT 600
- Код модели RIOT 600 ES 146 (1.75) ATAC BLACK (S2024CODRTUSB)

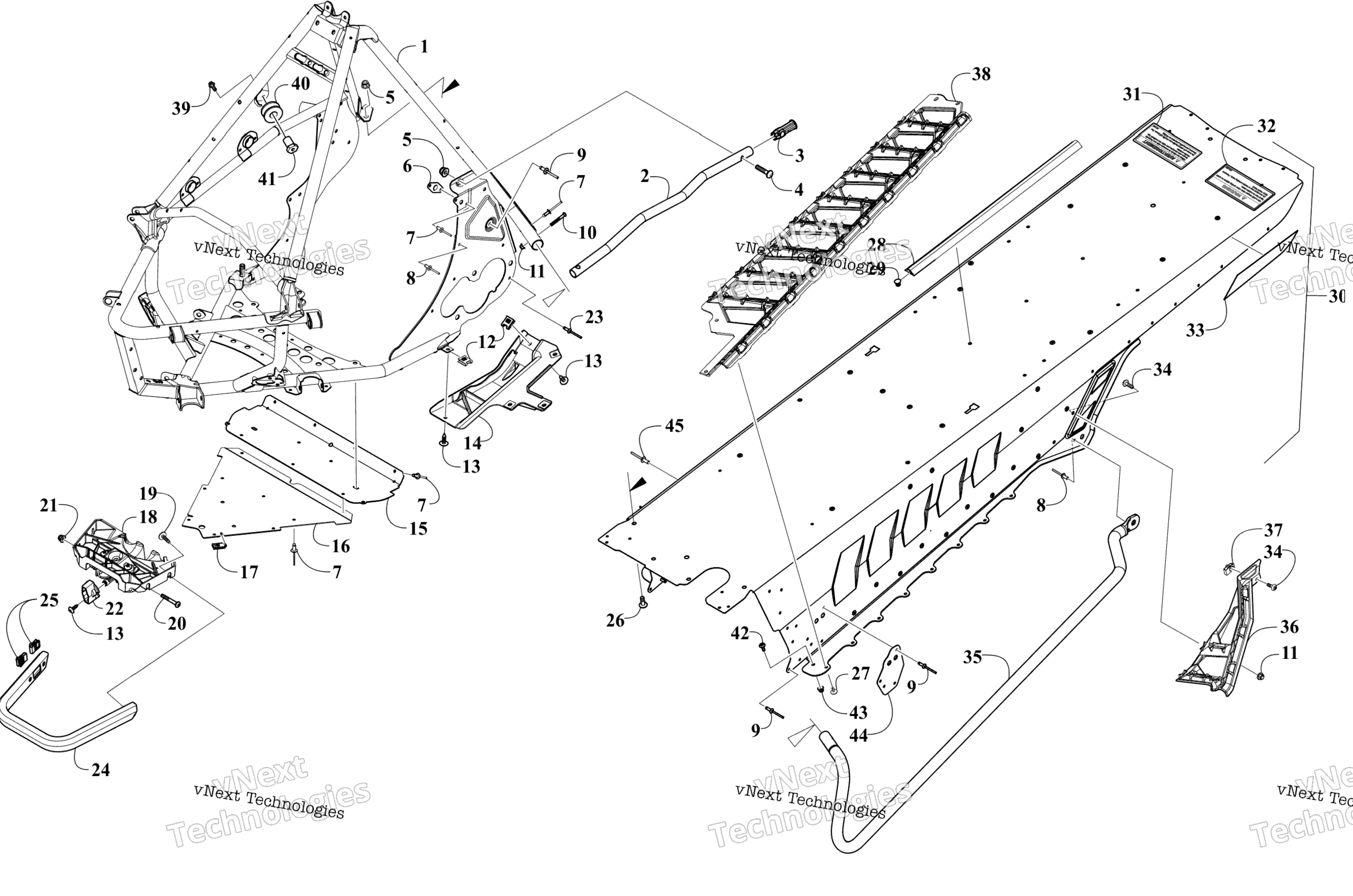

Схема шасси Assembly для RIOT 600 ES 146 (1.75) ATAC BLACK (S2024CODRTUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame, Main - Black art. 4707-081
По запросу
2
Tube, Support - Frame - Black - Left art. 4707-287
По запросу
3
Insert, Support Tube art. 2607-163
По запросу
4
Screw, Machine art. 2623-026
По запросу
5
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
6
Plate, Retaining art. 0608-631
По запросу
7
Заклепка Arctic Cat art. 8060-686
от 116 ₽
8
Заклепка Arctic Cat art. 8060-706
от 116 ₽
9
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
10
Screw, Machine art. 8468-535
По запросу
11
Nut, Lock art. 8427-502
По запросу
12
Nut, U art. 1623-939
По запросу
13
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
14
Protector, Track - Drive - Left art. 2607-067
По запросу
14
Protector, Track - Drive - Right art. 2607-066
По запросу
15
Bellypan, Center - Stamped art. 2607-097
По запросу
16
Bellypan, Center - Stamped - Front art. 2607-114
По запросу
17
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
18
Latch, Hood - Assembly art. 6716-498
По запросу
19
Болт Arctic Cat art. 8408-620
от 190 ₽
20
Винт Arctic Cat art. 8468-645
от 221 ₽
21
Nut, Lock art. 8427-603
По запросу
22
Handle, Hood Latch art. 1616-268
По запросу
23
Rivet art. 8060-682
По запросу
24
Bumper, Front - Black art. 4707-166
По запросу
25
Клипса Arctic Cat art. 0423-577
от 168 ₽
26
Screw, Machine art. 8476-820
По запросу
27
Screw, Self-Tapping art. 2623-017
По запросу
28
Protector, Taillight Harness art. 0630-404
По запросу
29
Clip, Retaining art. 1623-795
от 2 405 ₽
30
Chassis Assembly (inc. 23) art. 4707-236
По запросу
31
Decal, Warning - Towing (French) art. 5611-852
По запросу
32
Decal, Warning - Towing (English) art. 5611-853
По запросу
33
Decal, Reflector - Left art. 8621-103
По запросу
33
Decal, Reflector - Right art. 8621-102
По запросу
34
Screw, Machine art. 8477-516
По запросу
35
Tube, Support - Running Board - Left - Black art. 4707-291
По запросу
35
Tube, Support - Running Board - Right - Black art. 4707-290
По запросу
36
Close Off, Running Board - Left art. 2607-065
По запросу
36
Close Off, Running Board - Right art. 2607-064
По запросу
37
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
38
Running Board - Right art. 2607-062
По запросу
38
Running Board - Left art. 2607-063
По запросу
39
Screw, Cap art. 8413-617
По запросу
40
Pulley, Recoil art. 5606-160
По запросу
41
Bushing, Recoil - Pulley art. 4604-579
По запросу
42
Винт Arctic Cat art. 8477-616
от 110 ₽
43
Гайка Arctic Cat art. 8427-602
от 116 ₽
44
Bracket, Support - Front Arm - Black art. 4707-454
По запросу
45
Not A Serviceable Item (Not Included In This Model) art. 0
По запросу
